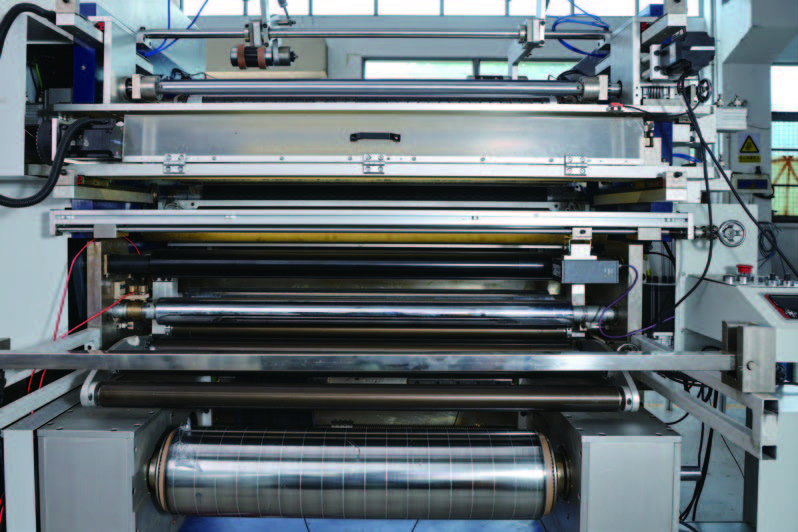

高精度切割：分切机如何实现±0.1mm的极致分切精度？

实现分切机±0.1mm甚至更高的切割精度，需要从机械设计、运动控制、刀具技术、环境管理等多维度协同优化。以下是关键技术与实施路径的深度解析：

一、精密机械结构设计

1. 高刚性机身架构

◦ 采用铸铁或合金钢框架，配合有限元分析（FEA）优化结构，减少高速运行时的振动（如振幅控制在±5μm以内）。

◦ 案例：日本旭精机分切机采用双层减震平台，切割振动降低60%。

2. 超精密导向系统

◦ 直线导轨（如THK C级导轨）搭配预紧滚珠丝杠，重复定位精度≤±0.005mm。

◦ 气浮导轨（用于光学膜分切），避免机械接触摩擦导致的微米级偏差。

二、核心运动控制技术

1. 多轴伺服同步控制

◦ 采用EtherCAT总线通讯的伺服系统（如Beckhoff），控制周期≤1ms，确保收卷轴、刀轴、送料轴的同步误差＜0.01mm。

◦ 算法优化：前馈补偿（Feedforward）抑制加减速时的跟踪误差。

2. 闭环张力控制

◦ 全闭环张力传感器（如Sartorius）+磁粉离合器，张力波动≤±0.5N（关键用于极薄材料如6μm铜箔）。

◦ 分段控制：针对材料弹性模量变化（如PET膜从卷芯到卷外），动态调整张力曲线。

三、刀具系统的极致优化

1. 刀具材质与涂层

◦ 金刚石涂层圆刀（寿命达2000km以上）或陶瓷刀片（硬度HV2000），刃口粗糙度Ra≤0.2μm。

◦ 特殊设计：负前角刀具（如-15°）减少切割时的材料形变。

2. 刀具动态平衡

◦ G1级动平衡（残余不平衡量＜0.1g·mm/kg），刀轴转速＞3000rpm时振动值＜0.5μm。

◦ 案例：德国Arntz分切机的液压夹紧刀座，径向跳动≤±0.003mm。

四、智能检测与实时补偿

1. 在线测量系统

◦ 激光测距仪（如Keyence IL系列）实时监测材料宽度，分辨率0.001mm，反馈调整刀座位置。

◦ 机器视觉（500万像素CCD）检测边缘毛刺，触发刀具微调（响应时间＜10ms）。

2. 温度补偿技术

◦ 环境温控（±1℃）+ 光栅尺温度补偿（如Heidenhain），消除热膨胀导致的定位漂移（每℃钢材膨胀约12μm/m）。

五、材料处理与工艺适配

1. 分切参数专家库

◦ 针对不同材料（如铝箔vs无纺布）预设：

◦ 刀片重叠量（0.01~0.1mm）

◦ 进给速度（铜箔通常50m/min，隔膜可达150m/min）

2. 特殊工艺辅助

◦ 冷冻分切：对粘性材料（如医用胶带）采用-20℃冷风降温，防止材料粘刀。

◦ 静电消除：离子风棒消除薄膜静电，避免吸附碎屑影响精度。

六、典型行业精度对标

实现路径示例（以锂电隔膜分切为例）

1. 设备选型：伺服电机（安川Σ-7系列）+ 高精度编码器（23位分辨率）。

2. 工艺调试：

◦ 张力设定：收卷5N，放卷8N（根据隔膜弹性模量动态调整）。

◦ 刀具角度：后角12°，重叠量0.05mm。

3. 验证标准：

◦ 用电子显微镜（1000倍）检测切口，毛刺高度≤2μm。

◦ 分切100km后精度衰减≤±0.01mm（需定期更换刀具）。

未来突破方向

• 量子传感技术：纳米级位移传感器（如英国国家物理实验室原型机）实现原子尺度监控。

• 数字孪生：通过虚拟调试提前预测精度偏差（如西门子Process Simulate可降低30%试机成本）。

高精度分切的本质是"机械极限+智能补偿"的系统工程，随着精密制造和AI技术的融合，±0.01mm级精度将成为下一代分切机的竞争焦点。
