一种纸管分切机用定位装置的制作方法

2024年07月04日国知局浏览量:0

一种纸管分切机用定位装置的制作方法

1.本实用新型属于纸管分切技术领域,尤其涉及一种纸管分切机用定位装置。

背景技术:

2.锂离子电池隔膜生产成型后一般是卷绕在纸管上形成隔膜卷,但是在实际使用时,根据不同规格的锂离子电池,需要对隔膜卷进行分切处理,使得分切后的锂离子电池隔膜卷宽度符合锂离子电池的宽度,但是现有的分切机在将隔膜卷套入气涨轴上时,每次都需要人工进行定位,费时费力,尤其是对大批同一规格的隔膜卷进行分切时,每次都人工定位可能存在误差,导致分切后的小隔膜卷不符合要求。

技术实现要素:

3.本实用新型要解决的技术问题是提供一种提高生产效率,保证产品质量的纸管分切机用定位装置。

4.本实用新型由以下具体技术手段所达成:

5.一种纸管分切机用定位装置,包括有机架、旋转座、气涨轴和滑轨;所述机架上设有旋转座,用于转动气涨轴;所述旋转座一侧的机架上水平设置有滑轨,所述滑轨内通过滑块滑动连接有滑杆;所述滑杆上滑动连接有若干个滑套,所述滑套靠近气涨轴的一侧设有定位板,远离气涨轴的一侧设有旋钮螺丝,用于固定滑套。

6.进一步的,所述滑杆上的滑套数量至少为2个。

7.进一步的,所述滑轨靠近旋转座的一端不开口,且滑轨远离旋转座的一端可拆卸连接有限位件。

8.进一步的,所述滑杆为方管制成,且表面均布有刻度线。

9.与现有技术相比,本实用新型具有如下有益效果:

10.本实用新型通过在旋转座的一侧设置滑轨和滑块结构,滑块上设置有滑杆,滑杆上设置有若干个可调整位置的滑套,滑套上设置定位板,根据锂离子电池隔膜卷的规格,先设定好相邻的两个定位板之间的距离,处理同一批次同规格的锂离子电池隔膜卷时,只需一次设定,第二次开始只需将滑动滑杆,使得定位板靠近气涨轴即可,更加省时省力,且避免了多次人工定位可能导致的误差,有效的提高了生产效率和产品质量。

附图说明

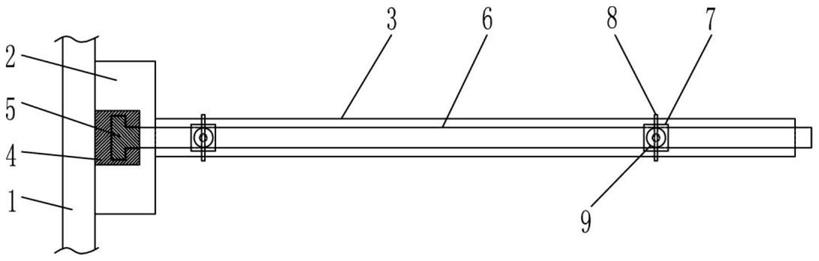

11.图1为本实用新型的主视结构示意图。

12.图2为本实用新型的右视结构示意图。

13.附图中的标记为:1-机架,2-旋转座,3-气涨轴,4-滑轨,5-滑块,6-滑杆,7-滑套,8-定位板,9-旋钮螺丝,10-限位件。

具体实施方式

14.以下结合附图对本实用新型做进一步描述。

实施例

15.一种纸管分切机用定位装置,如图1-2所示,包括有机架1、旋转座2、气涨轴3和滑轨4;所述机架1上设有旋转座2,用于转动气涨轴3;旋转座2一侧的机架1上水平设置有滑轨4,滑轨4内通过滑块5滑动连接有滑杆6;滑杆6上滑动连接有若干个滑套7,滑套7靠近气涨轴3的一侧设有定位板8,远离气涨轴3的一侧设有旋钮螺丝9,用于固定滑套7。

16.当需要对锂离子电池隔膜卷进行切割时,首先根据锂离子电池隔膜卷的规格,计算好其放置在气涨轴3上的位置,接着将滑杆6上相邻的两个滑套7移动至合适位置,使得相邻的两个滑套7上的定位板8之间的距离即为锂离子电池隔膜卷的长度,然后将旋紧螺丝拧紧将滑套7固定,然后将锂离子电池隔膜卷套入气涨轴3上,并且通过滑块5在滑轨4内的滑动,将滑杆6移动至合适位置,使得定位板8端部靠近气涨轴3,并且通过多次操作,使得锂离子电池隔膜卷两端抵住设定好的两块定位板8,接着即可控制气涨轴3将锂离子电池隔膜卷固定,再将定位板8移开避免影响分切工作;对于同一批规格的锂离子电池隔膜卷分切操作时,只需一次设定定位板8的位置,第二次开始只需将滑动滑杆6,使得定位板8靠近气涨轴3即可,更加省时省力,且避免了多次人工定位可能导致的误差。

17.其中,滑轨4靠近旋转座2的一端不开口,且滑轨4远离旋转座2的一端可拆卸连接有限位件10;可以保证滑块5不会滑出滑轨4,而且需要拆卸时,只需将限位件10拆下,即可将滑轨4滑出滑块5进行拆卸。

18.利用本实用新型所述技术方案,或本领域的技术人员在本实用新型技术方案的启发下,设计出类似的技术方案,而达到上述技术效果的,均是落入本实用新型的保护范围。

技术特征:

1.一种纸管分切机用定位装置,包括有机架(1)、旋转座(2)和气涨轴(3),其特征在于,包括有滑轨(4);所述机架(1)上设有旋转座(2),用于转动气涨轴(3);所述旋转座(2)一侧的机架(1)上水平设置有滑轨(4),所述滑轨(4)内通过滑块(5)滑动连接有滑杆(6);所述滑杆(6)上滑动连接有若干个滑套(7),所述滑套(7)靠近气涨轴(3)的一侧设有定位板(8),远离气涨轴(3)的一侧设有旋钮螺丝(9),用于固定滑套(7)。2.根据权利要求1所述的一种纸管分切机用定位装置,其特征在于,所述滑杆(6)上的滑套(7)数量至少为2个。3.根据权利要求2所述的一种纸管分切机用定位装置,其特征在于,所述滑轨(4)靠近旋转座(2)的一端不开口,且滑轨(4)远离旋转座(2)的一端可拆卸连接有限位件(10)。4.根据权利要求3所述的一种纸管分切机用定位装置,其特征在于,所述滑杆(6)为方管制成,且表面均布有刻度线。

技术总结

本实用新型属于纸管分切技术领域,尤其涉及一种纸管分切机用定位装置。本实用新型要解决的技术问题是提供一种提高生产效率,保证产品质量的纸管分切机用定位装置。一种纸管分切机用定位装置,包括有机架、旋转座、气涨轴和滑轨;所述机架上设有旋转座,用于转动气涨轴;所述旋转座一侧的机架上水平设置有滑轨,所述滑轨内通过滑块滑动连接有滑杆;所述滑杆上滑动连接有若干个滑套,所述滑套靠近气涨轴的一侧设有定位板,远离气涨轴的一侧设有旋钮螺丝。本实用新型更加省时省力,且避免了多次人工定位可能导致的误差,有效的提高了生产效率和产品质量。品质量。品质量。

技术研发人员:贾永君 吴旭峰

受保护的技术使用者:江西星分子材料科技股份有限公司

技术研发日:2021.07.13

技术公布日:2022/2/8
