一种自动送料纸管分切机的制作方法

1.本实用新型涉及纸管加工制造领域，尤其涉及一种自动送料纸管分切机。

背景技术：

2.纸管是用纸张加工成的管状的物体。大多纸管为螺旋纸管和无缝纸管，纸管主要用于化纤工业和薄膜工业。

3.现有技术中，纸管分切工序中一般通过人工将纸管搬运到工作台上进行分切操作。

4.这种送料方式虽然能够满足正常的工作需要，但是，由于工人的熟练程度泵体，因此不能保证纸管的送料速度，从而在一定程度上降低了装置整体的工作效率，不方便工作人员使用。

5.因此，有必要提供一种自动送料纸管分切机解决上述技术问题。

技术实现要素：

6.本实用新型提供一种自动送料纸管分切机，解决了现有的纸管分切机不能保证纸管送料速度的问题。

7.为解决上述技术问题，本实用新型提供的自动送料纸管分切机，包括：

8.分切机本体，所述分切机本体上固定连接有底板；

9.送料箱，所述送料箱的底部固定于所述底板的顶部，所述送料箱上固定连接有辅助送料板，所述辅助送料板上固定连接有辅助送料组件，所述辅助送料组件包括固定框，所述固定框上固定连接有调节板，所述调节板的内部开设有调节槽，所述调节槽内壁的两侧之间通过轴承转动连接有转动杆，所述转动杆外表面的两侧均固定连接有螺纹套，所述螺纹套的外表面滑动连接有螺纹块；

10.铰接座，所述铰接座的顶部固定于所述螺纹块的底部，所述铰接座的底部通过销钉活动连接有斜杆，所述斜杆的底部通过活动座固定连接有挡板。

11.优选的，所述挡板的底部贯穿调节板并延伸至调节板的底部。

12.优选的，所述底板的顶部且位于送料箱的一侧通过固定板固定连接有电动伸缩杆，所述电动伸缩杆的一端贯穿送料箱并延伸至送料箱的内部，所述电动伸缩杆延伸至送料箱内部的一端固定连接有推板，所述推板的底部与送料箱内壁的底部滑动连接。

13.优选的，所述送料箱的顶部固定连接有广口斗，所述送料箱内壁的两侧之间固定连接有连接板，所述连接板的内部开设有通槽。

14.优选的，所述转动杆的一端依次贯穿调节板和固定框并延伸至固定框的外部，所述转动杆延伸至固定框外部的一端固定连接有手柄。

15.优选的，所述手柄的内部设置有定位杆，所述固定框的内部设置有与定位杆相配合使用的定位槽。

16.优选的，所述广口斗的顶部设置有盖板组件，所述盖板组件包括盖板，所述盖板底

部的两侧均固定连接有插块，所述广口斗内部的两侧均设置有与插块相配合使用的插槽。

17.优选的，所述盖板的顶部固定连接有把手。

18.与相关技术相比较，本实用新型提供的自动送料纸管分切机具有如下有益效果：

19.本实用新型提供一种自动送料纸管分切机，通过转动杆的旋转可间接带动转动杆上的两个螺纹套进行旋转，由于两个螺纹套上的螺纹为旋向相反的两端，通过螺纹传动作用可间接带动两个螺纹块进行同向或者反向移动，通过螺纹块的移动可间接通过斜杆带动挡板进行上下移动，通过挡板的移动可方便对纸管下料的数量进行人为控制，从而可方便对多个纸管进行转动送料，方便工作人员对其进行分切，进而可提高装置整体的工作效率，方便工作人员使用。

附图说明

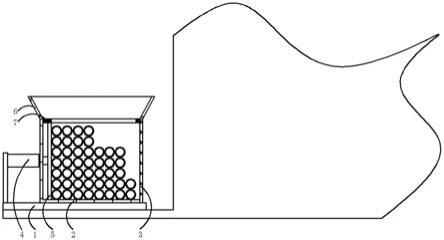

20.图1为本实用新型提供的自动送料纸管分切机的第一实施例的结构示意图；

21.图2为图1所示的局部结构的三维图；

22.图3为图2所示的辅助送料组件的侧面结构剖视图；

23.图4为图3所示的手柄的结构侧视图；

24.图5为本实用新型提供的自动送料纸管分切机的第二实施例的结构示意图。

25.图中标号：

26.1、底板；

27.2、送料箱；

28.3、辅助送料板；

29.4、电动伸缩杆；

30.5、推板；

31.6、广口斗；

32.7、连接板；

33.8、辅助送料组件，81、固定框，82、调节板，83、调节槽，84、转动杆，85、螺纹套，86、螺纹块，87、铰接座，88、斜杆，89、活动座，810、挡板，811、手柄，812、定位杆；

34.9、盖板组件，91、盖板，92、插块，93、插槽，94、把手。

具体实施方式

35.下面结合附图和实施方式对本实用新型作进一步说明。

36.第一实施例

37.请结合参阅图1、图2、图3和图4，其中，图1为本实用新型提供的自动送料纸管分切机的第一实施例的结构示意图；图2为图1所示的局部结构的三维图；图3为图2所示的辅助送料组件的侧面结构剖视图；图4为图3所示的手柄的结构侧视图。一种自动送料纸管分切机，包括：分切机本体，所述分切机本体上固定连接有底板1；

38.送料箱2，所述送料箱2的底部固定于所述底板1的顶部，所述送料箱2上固定连接有辅助送料板3，所述辅助送料板3上固定连接有辅助送料组件8，所述辅助送料组件8包括固定框81，所述固定框81上固定连接有调节板82，所述调节板82的内部开设有调节槽83，所述调节槽83内壁的两侧之间通过轴承转动连接有转动杆84，所述转动杆84外表面的两侧均

固定连接有螺纹套85，所述螺纹套85的外表面滑动连接有螺纹块86；

39.铰接座87，所述铰接座87的顶部固定于所述螺纹块86的底部，所述铰接座87的底部通过销钉活动连接有斜杆88，所述斜杆88的底部通过活动座89固定连接有挡板810。

40.本实用新型通过设置辅助送料组件8，可方便对纸管送料速度进行调节，从而可方便工作人员后期对其进行分切。

41.所述挡板810的底部贯穿调节板82并延伸至调节板82的底部。

42.所述底板1的顶部且位于送料箱2的一侧通过固定板固定连接有电动伸缩杆4，所述电动伸缩杆4的一端贯穿送料箱2并延伸至送料箱2的内部，所述电动伸缩杆4延伸至送料箱2内部的一端固定连接有推板5，所述推板5的底部与送料箱2内壁的底部滑动连接。

43.通过电动伸缩杆4的驱动可间接通过推板5的移动带动纸管移动，从而可方便后期对纸管进行分切。

44.所述送料箱2的顶部固定连接有广口斗6，所述送料箱2内壁的两侧之间固定连接有连接板7，所述连接板7的内部开设有通槽。

45.所述转动杆84的一端依次贯穿调节板82和固定框81并延伸至固定框81的外部，所述转动杆84延伸至固定框81外部的一端固定连接有手柄811。

46.手柄811为防滑手柄。

47.所述手柄811的内部设置有定位杆812，所述固定框81的内部设置有与定位杆812相配合使用的定位槽。

48.通过定位杆812和定位槽的配合设置，可方便对手柄811进行限位，从而可有效避免手柄811发生反转。

49.本实用新型提供的自动送料纸管分切机的第一实施例的工作原理如下：

50.当需要一次性对多个纸管进行分切时，可通过转动转动杆84，通过转动杆84的旋转可间接带动转动杆84上的两个螺纹套85进行旋转，由于两个螺纹套85上的螺纹为旋向相反的两端，通过螺纹传动作用可间接带动两个螺纹块86进行同向或者反向移动，通过螺纹块86的移动可间接通过斜杆88带动挡板810进行上下移动，通过挡板810的移动可方便对纸管下料的数量进行人为控制；

51.挡板810调节完成后，可将待送料的纸管统一通过广口斗6使其进入送料箱2的内部，这时，再驱动电动伸缩杆4，使得推板5推动纸管，从而可使纸管通过固定框81与调节板82之间的间隙进入分切机上的分切位置。

52.与相关技术相比较，本实用新型提供的自动送料纸管分切机具有如下有益效果：

53.本实用新型提供一种自动送料纸管分切机，通过转动杆84的旋转可间接带动转动杆84上的两个螺纹套85进行旋转，由于两个螺纹套85上的螺纹为旋向相反的两端，通过螺纹传动作用可间接带动两个螺纹块86进行同向或者反向移动，通过螺纹块86的移动可间接通过斜杆88带动挡板810进行上下移动，通过挡板810的移动可方便对纸管下料的数量进行人为控制，从而可方便对多个纸管进行转动送料，方便工作人员对其进行分切，进而可提高装置整体的工作效率，方便工作人员使用。

54.第二实施例

55.请结合参阅图5，基于本技术的第一实施例提供的自动送料纸管分切机，本技术的第二实施例提出另一种自动送料纸管分切机。第二实施例仅仅是第一实施例优选的方式，

第二实施例的实施对第一实施例的单独实施不会造成影响。

56.具体的，本技术的第二实施例提供的自动送料纸管分切机的不同之处在于：所述广口斗6的顶部设置有盖板组件9，所述盖板组件9包括盖板91，所述盖板91底部的两侧均固定连接有插块92，所述广口斗6内部的两侧均设置有与插块92相配合使用的插槽93。

57.插块92与插槽93相适配。

58.所述盖板91的顶部固定连接有把手94。

59.把手94为防滑把手。

60.本实用新型提供的自动送料纸管分切机的第二实施例的工作原理如下：

61.可将盖板91底部的插块92对准相对应插槽93的内部，从而可完成盖板91与广口斗6的合并，从而可有效避免灰尘进入送料箱2的内部，进而可方便工作人员的使用。

62.以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。

技术特征：

1.一种自动送料纸管分切机，其特征在于，包括：分切机本体，所述分切机本体上固定连接有底板；送料箱，所述送料箱的底部固定于所述底板的顶部，所述送料箱上固定连接有辅助送料板，所述辅助送料板上固定连接有辅助送料组件，所述辅助送料组件包括固定框，所述固定框上固定连接有调节板，所述调节板的内部开设有调节槽，所述调节槽内壁的两侧之间通过轴承转动连接有转动杆，所述转动杆外表面的两侧均固定连接有螺纹套，所述螺纹套的外表面滑动连接有螺纹块；铰接座，所述铰接座的顶部固定于所述螺纹块的底部，所述铰接座的底部通过销钉活动连接有斜杆，所述斜杆的底部通过活动座固定连接有挡板。2.根据权利要求1所述的自动送料纸管分切机，其特征在于，所述挡板的底部贯穿调节板并延伸至调节板的底部。3.根据权利要求1所述的自动送料纸管分切机，其特征在于，所述底板的顶部且位于送料箱的一侧通过固定板固定连接有电动伸缩杆，所述电动伸缩杆的一端贯穿送料箱并延伸至送料箱的内部，所述电动伸缩杆延伸至送料箱内部的一端固定连接有推板，所述推板的底部与送料箱内壁的底部滑动连接。4.根据权利要求1所述的自动送料纸管分切机，其特征在于，所述送料箱的顶部固定连接有广口斗，所述送料箱内壁的两侧之间固定连接有连接板，所述连接板的内部开设有通槽。5.根据权利要求1所述的自动送料纸管分切机，其特征在于，所述转动杆的一端依次贯穿调节板和固定框并延伸至固定框的外部，所述转动杆延伸至固定框外部的一端固定连接有手柄。6.根据权利要求5所述的自动送料纸管分切机，其特征在于，所述手柄的内部设置有定位杆，所述固定框的内部设置有与定位杆相配合使用的定位槽。7.根据权利要求4所述的自动送料纸管分切机，其特征在于，所述广口斗的顶部设置有盖板组件，所述盖板组件包括盖板，所述盖板底部的两侧均固定连接有插块，所述广口斗内部的两侧均设置有与插块相配合使用的插槽。8.根据权利要求7所述的自动送料纸管分切机，其特征在于，所述盖板的顶部固定连接有把手。

技术总结

本实用新型提供一种自动送料纸管分切机。所述自动送料纸管分切机，包括：分切机本体，所述分切机本体上固定连接有底板；送料箱，所述送料箱的底部固定于所述底板的顶部。本实用新型提供的自动送料纸管分切机，通过转动杆的旋转可间接带动转动杆上的两个螺纹套进行旋转，由于两个螺纹套上的螺纹为旋向相反的两端，通过螺纹传动作用可间接带动两个螺纹块进行同向或者反向移动，通过螺纹块的移动可间接通过斜杆带动挡板进行上下移动，通过挡板的移动可方便对纸管下料的数量进行人为控制，从而可方便对多个纸管进行转动送料，方便工作人员对其进行分切，进而可提高装置整体的工作效率，方便工作人员使用。便工作人员使用。便工作人员使用。

技术研发人员：金春银

受保护的技术使用者：仪征市金银无纺包装材料有限公司

技术研发日：2021.07.31

技术公布日：2022/2/7
