一种纸管加工过程中的纸屑回收再利用装置的制作方法

1.本实用新型涉及纸管加工领域，尤其涉及一种纸管加工过程中的纸屑回收再利用装置。

背景技术：

2.纸管是纸用纸张加工成的管状的物体，大多纸管为螺旋纸管和无缝纸管，在日常生活中，纸管的应用非常广泛，胶带、卷纸、塑料薄膜等产品都选用纸管来作为内芯。

3.纸管机是一种生产纸管的机器设备，纸管在生产过程中，由分切机和螺旋纸管机以及卷纸管机共同工作，将加工好的纸浆通过加工卷轴成直管，最后定型生产，纸管机在生产线上制造纸管时，随着各级接触的磨边，以及双边封合时的整形，会产生大量的碎屑。

4.然而现有纸管加工生产线上对于生产过程中产生的碎屑都是后期人工统一打扫收集，工作量大，耗费成本高，因此，有必要提供一种纸管加工过程中的纸屑回收再利用装置解决上述技术问题。

技术实现要素：

5.本实用新型提供一种纸管加工过程中的纸屑回收再利用装置，解决了现有纸管加工生产线上对于生产过程中产生的碎屑人工打扫成本高的问题。

6.为解决上述技术问题，本实用新型提供的一种纸管加工过程中的纸屑回收再利用装置，包括：工作底架；

7.加工回收箱，所述加工回收箱安装设置于所述工作底架的上侧；

8.回收承接装置，所述回收承接装置安装设置于所述加工回收箱的下侧；

9.其中，所述工作底架包括工作台面板，所述工作台面板的下底面四侧角均设置有支撑架，所述支撑架的底部设置安装有底座板，所述底座板的外表面左右两侧均对应设置有移动轮。

10.优选的，所述回收承接装置包括内嵌滑动槽，所述内嵌滑动槽安装设置于所述底座板的上表面左右两侧，所述内嵌滑动槽的上表面设置有运料车。

11.优选的，所述加工回收箱包括机箱，所述机箱安装设置于所述工作台面板的上表面，所述机箱的右侧表面设置安装有工作腔，所述机箱的顶部设置安装有水箱，所述机箱的前侧表面设置有控制面板。

12.优选的，所述支撑架的左侧外表面设置有手推把，所述机箱的外表面左侧设置安装有下料箱，所述下料箱的上表面设置安装有定位孔。

13.优选的，所述机箱的内壁设置有搅拌工作箱，所述搅拌工作箱的上表面设置有抽取水泵，所述抽取水泵的底面设置安装有多处喷嘴。

14.优选的，所述搅拌工作箱的底部设置有转动电机箱，所述转动电机箱的上表面设置有多处切割刀柱，所述切割刀柱的前侧设置有吸浆装置，所述吸浆装置的右表面通过导管连接设置于所述工作腔的内部。

15.优选的，所述工作腔的内部左侧通过所述导管设置连接有烘干机，所述烘干机的上表面右侧设置有干料出口，所述工作腔的内壁设置有多处压轮，所述压轮的底部设置有压轮机箱，所述工作腔的内壁右部下底面设置有下料口。

16.优选的，所述运料车的底面设置安装有插板，所述运料车的下底部设置有多处内嵌轮，所述运料车的外表面左侧设置有贴合板，所述贴合板的上侧内壁侧面设置有可隐藏手拉把手，所述可隐藏手拉把手的内壁设置有转动杆。

17.与相关技术相比较，本实用新型提供的一种纸管加工过程中的纸屑回收再利用装置具有如下有益效果：

18.本实用新型提供一种纸管加工过程中的纸屑回收再利用装置，结构可以安装到纸管加工切割机切割槽下底面，能够直接从工作台面收集加工碎屑，具有收集加工处理以及后续成型下料多功能与一体，碎屑加工通过加水搅拌效率更高，可以将加工纸屑经过加工变为纸片，再回收利用。

附图说明

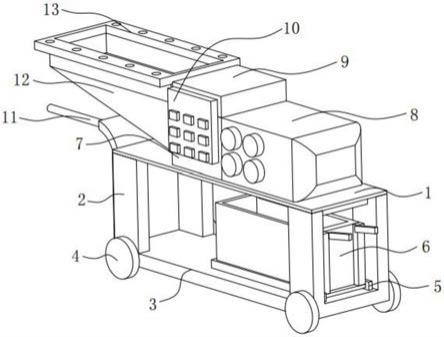

19.图1为本实用新型提供的一种纸管加工过程中的纸屑回收再利用装置的第一实施例的结构示意图；

20.图2为本实用新型提供的一种纸管加工过程中的纸屑回收再利用装置的搅拌工作箱的结构示意图；

21.图3为本实用新型提供的一种纸管加工过程中的纸屑回收再利用装置的运料车的结构示意图；

22.图4为本实用新型提供的一种纸管加工过程中的纸屑回收再利用装置的第二实施例的结构示意图。

23.图中标号：1、工作台面板，2、支撑架，3、底座板，4、移动轮，5、内嵌滑动槽，6、运料车，7、机箱，8、工作腔，9、水箱，10、控制面板，11、手推把，12、下料箱，13、定位孔，14、搅拌工作箱，15、抽取水泵，16、喷嘴，17、转动电机箱，18、切割刀柱，19、吸浆装置，20、导管，21、烘干机，22、干料出口，23、压轮，24、压轮机箱，25、下料口，26、插板，27、内嵌轮，28、贴合板，29、可隐藏手拉把手，30、转动杆，31、改良手拉架，32、螺丝安装板，33、内槽，34、圆扣，35、可调节弹簧杆，36、胶皮套杆。

具体实施方式

24.下面结合附图和实施方式对本实用新型作进一步说明。

25.第一实施例

26.请结合参阅图1、图2、图3，其中，图1为本实用新型提供的一种纸管加工过程中的纸屑回收再利用装置的第一实施例的结构示意图；图2为本实用新型提供的一种纸管加工过程中的纸屑回收再利用装置的搅拌工作箱的结构示意图；图3为本实用新型提供的一种纸管加工过程中的纸屑回收再利用装置的运料车的结构示意图。一种纸管加工过程中的纸屑回收再利用装置包括：工作底架；

27.加工回收箱，加工回收箱安装设置于工作底架的上侧；

28.回收承接装置，回收承接装置安装设置于加工回收箱的下侧；

29.其中，工作底架包括工作台面板1，工作台面板1的下底面四侧角均设置有支撑架2，支撑架2的底部设置安装有底座板3，底座板3的外表面左右两侧均对应设置有移动轮4。

30.回收承接装置包括内嵌滑动槽5，内嵌滑动槽5安装设置于底座板3的上表面左右两侧，内嵌滑动槽5的上表面设置有运料车6。

31.加工回收箱包括机箱7，机箱7安装设置于工作台面板1的上表面，机箱7的右侧表面设置安装有工作腔8，机箱7的顶部设置安装有水箱9，机箱7的前侧表面设置有控制面板10。

32.支撑架2的左侧外表面设置有手推把11，机箱7的外表面左侧设置安装有下料箱12，下料箱12的上表面设置安装有定位孔13。

33.机箱7的内壁设置有搅拌工作箱14，搅拌工作箱14的上表面设置有抽取水泵15，抽取水泵15的底面设置安装有多处喷嘴16。

34.搅拌工作箱14的底部设置有转动电机箱17，转动电机箱17的上表面设置有多处切割刀柱18，切割刀柱18的前侧设置有吸浆装置19，吸浆装置19的右表面通过导管20连接设置于工作腔8的内部。

35.工作腔8的内部左侧通过导管20设置连接有烘干机21，烘干机21的上表面右侧设置有干料出口22，工作腔8的内壁设置有多处压轮23，压轮23的底部设置有压轮机箱24，工作腔8的内壁右部下底面设置有下料口25。

36.运料车6的底面设置安装有插板26，运料车6的下底部设置有多处内嵌轮27，运料车6的外表面左侧设置有贴合板28，贴合板28的上侧内壁侧面设置有可隐藏手拉把手29，可隐藏手拉把手29的内壁设置有转动杆30。

37.本实用新型提供的一种纸管加工过程中的纸屑回收再利用装置的工作原理如下：在使用时，通过定位孔13将下料箱12安装固定到切割纸管的切割架下侧，纸屑会掉落到工作腔8内，经过抽取水泵15对水箱9进行抽水，由喷嘴16进行加水，再配合切割刀柱18对纸浆进行切割搅拌，通过吸浆装置19吸取经烘干机21工作，在经过压轮23成型，最后从下料口25掉出，掉落到运料车6内，后续只需通过可隐藏手拉把手29集中处理，再次回收利用。

38.与相关技术相比较，本实用新型提供的一种纸管加工过程中的纸屑回收再利用装置具有如下有益效果：

39.结构可以安装到纸管加工切割机切割槽下底面，能够直接从工作台面收集加工碎屑，具有收集加工处理以及后续成型下料多功能与一体，碎屑加工通过加水搅拌效率更高，可以将加工纸屑经过加工变为纸片，再回收利用。

40.第二实施例

41.请参阅图4，图4为本实用新型提供的一种纸管加工过程中的纸屑回收再利用装置的第二实施例的结构示意图。基于本技术的第一实施例提供的一种纸管加工过程中的纸屑回收再利用装置，本技术的第二实施例提出另一种纸管加工过程中的纸屑回收再利用装置。第二实施例仅仅是第一实施例优选的方式，第二实施例的实施对第一实施例的单独实施不会造成影响。

42.具体的，本技术的第二实施例提供的一种纸管加工过程中的纸屑回收再利用装置的不同之处在于，一种纸管加工过程中的纸屑回收再利用装置，所述可隐藏手拉把手29更换设置为改良手拉架31。

43.所述改良手拉架31的底面设置有螺丝安装板32，所述改良手拉架31的前表面设置有内槽33。

44.所述内槽33的内壁设置有圆扣34，所述圆扣34的上表面连接有可调节弹簧杆35，所述可调节弹簧杆35的顶部设置有胶皮套杆36。

45.工作原理：在使用时，通过螺丝安装板32将改良手拉架31安装固定到运料车6的贴合板28上，后续搬运移动运料过程中，只需向外拉动可调节弹簧杆35即可调节角度，也可以根据不同身高段的人，向外抽出可调节弹簧杆35，以达到不同长度，满足不同需要。

46.有益效果：在运料搬运过程中，使用运料车更加方便快捷，可以根据不同身高段的需要，调节手拉把手的高度以及角度，更加人性化。

47.以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
