一种可实现同步加工的纸管分切机的制作方法

本实用新型是一种可实现同步加工的纸管分切机，属于机械设备技术领域。

背景技术：

纸管分切机别名卷筒纸分切机，具有运转平稳、噪音低、实用性强、操作方便、效率高等优势。

现有技术公开了申请号为：CN201410180050.2的一种可实现同步加工的纸管分切机，其包括机架，机架上设置有第一定位辊、第二定位辊、以及多个切割刀片，多个切割刀片中，每一个切割刀片均至少垂直于一个定位辊轴线；垂直于任意定位辊轴线的切割刀片，其与该定位辊发生接触；所述定位辊包括有驱动端与非驱动端，第一定位辊与第二定位辊的驱动端分别连接有第一驱动电机与第二驱动电机；采用上述技术方案的可实现同步加工的纸管分切机，其可实现多个纸管的同步加工，进而显著提高了加工效率；同时，两个定位辊的相向旋转控制其端部的啮合齿轮转动，将加工过程中的机械振动进而抵消，从而实现加工精度的改善；切割刀片的可伸缩设计则使得其对纸管的切割精度得以提高。但是其不足之处在于设备切纸速度慢，容易耽误工期。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种可实现同步加工的纸管分切机，以解决上述设备切纸速度慢，容易耽误工期的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种可实现同步加工的纸管分切机，其结构包括机罩、驱动器、调节手轮、电机、接线孔、滑动轮盘、散热板、连接轴棍、脚架、钢板、工作平台、固定螺母、下压辊、出纸抚平辊、上压辊，所述机罩下方设有驱动器，所述驱动器由内磁道、外磁道、执行电机、支持臂、滑片、转轴组成，所述内磁道活动连接外磁道，所述执行电机紧固连接支持臂，所述滑片与转轴相连接，所述调节手轮与电机相连接，所述接线孔设在滑动轮盘下方，所述散热板与连接轴棍相连接，所述脚架紧固连接钢板，所述工作平台与固定螺母相连接，所述下压辊活动连接出纸抚平辊。

进一步地，所述驱动器紧固连接调节手轮。

进一步地，所述电机与接线孔相连接。

进一步地，所述滑动轮盘设在散热板上方。

进一步地，所述连接轴棍与脚架相连接。

进一步地，所述钢板活动连接工作平台。

进一步地，所述固定螺母与下压辊相连接。

进一步地，所述纸管分切机外部设有电机。

进一步地，所述支持臂仅限于左右摆动。

进一步地，所述机罩内设有纸张。

进一步地，所述工作平台设有切纸锯齿。

本实用新型的有益效果为设有驱动器，通过执行电机带动支持臂进行摆动增大设备的运行速度，由转轴带动滑片固定速度，内磁道配合外磁道防止滑片擦出火花烧坏转轴。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种可实现同步加工的纸管分切机的结构示意图；

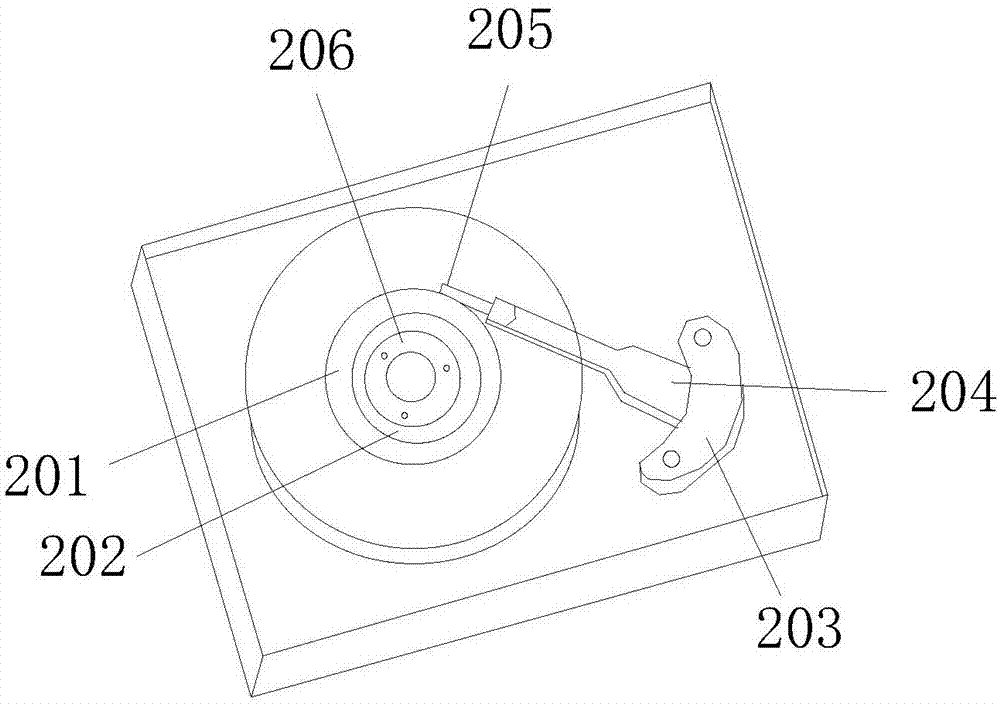

图2为本实用新型的驱动器示意图。

图中：机罩-1、驱动器-2、内磁道-201、外磁道-202、执行电机-203、支持臂-204、滑片-205、转轴-206、调节手轮-3、电机-4、接线孔-5、滑动轮盘-6、散热板-7、连接轴棍-8、脚架-9、钢板-10、工作平台-11、固定螺母-12、下压辊-13、出纸抚平辊-14、上压辊-15。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图2，本实用新型提供一种技术方案：一种可实现同步加工的纸管分切机，其结构包括机罩1、驱动器2、调节手轮3、电机4、接线孔5、滑动轮盘6、散热板7、连接轴棍8、脚架9、钢板10、工作平台11、固定螺母12、下压辊13、出纸抚平辊14、上压辊15，所述机罩1下方设有驱动器2，所述驱动器2由内磁道201、外磁道202、执行电机203、支持臂204、滑片205、转轴206组成，所述内磁道201活动连接外磁道202，所述执行电机203紧固连接支持臂204，所述滑片205与转轴206相连接，所述调节手轮3与电机4相连接，所述接线孔5设在滑动轮盘6下方，所述散热板7与连接轴棍8相连接，所述脚架9紧固连接钢板10，所述工作平台11与固定螺母12相连接，所述下压辊13活动连接出纸抚平辊14。

本专利所说的滑片205指隐形眼镜的镜片在眼睛里面会滑动的一种现象，会导致佩戴不适，所述转轴206是连接产品零部主件必须用到的、用于转动工作中既承受弯矩又承受扭矩的轴。

当使用者想使用本专利的时候，通过接线孔连接电源启动电机4，通过执行电机带动支持臂204进行摆动增大设备的运行速度，由转轴206带动滑片205固定速度，内磁道201配合外磁道202防止滑片205擦出火花烧坏转轴206，由机罩1出纸，上压辊15进行传送纸，出纸抚平辊14抚平进入上压辊15，滑动轮盘6可带动工作平台11进行伸缩，通过工作平台11上的锯齿进行切割。

本实用新型的机罩1、驱动器2、调节手轮3、电机4、接线孔5、滑动轮盘6、散热板7、连接轴棍8、脚架9、钢板10、工作平台11、固定螺母12、下压辊13、出纸抚平辊14、上压辊15，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，本实用新型解决设备切纸速度慢，容易耽误工期，本实用新型通过上述部件的互相组合，设有驱动器，通过执行电机带动支持臂进行摆动增大设备的运行速度，由转轴带动滑片固定速度，内磁道配合外磁道防止滑片擦出火花烧坏转轴，具体如下所述：

内磁道201活动连接外磁道202，所述执行电机203紧固连接支持臂204，所述滑片205与转轴206相连接。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

技术特征：

1.一种可实现同步加工的纸管分切机，其特征在于：其结构包括机罩（1）、驱动器（2）、调节手轮（3）、电机（4）、接线孔（5）、滑动轮盘（6）、散热板（7）、连接轴棍（8）、脚架（9）、钢板（10）、工作平台（11）、固定螺母（12）、下压辊（13）、出纸抚平辊（14）、上压辊（15），所述机罩（1）下方设有驱动器（2），所述驱动器（2）由内磁道（201）、外磁道（202）、执行电机（203）、支持臂（204）、滑片（205）、转轴（206）组成，所述内磁道（201）活动连接外磁道（202），所述执行电机（203）紧固连接支持臂（204），所述滑片（205）与转轴（206）相连接，所述调节手轮（3）与电机（4）相连接，所述接线孔（5）设在滑动轮盘（6）下方，所述散热板（7）与连接轴棍（8）相连接，所述脚架（9）紧固连接钢板（10），所述工作平台（11）与固定螺母（12）相连接，所述下压辊（13）活动连接出纸抚平辊（14）。

2.根据权利要求1所述的一种可实现同步加工的纸管分切机，其特征在于：所述驱动器（2）紧固连接调节手轮（3）。

3.根据权利要求1所述的一种可实现同步加工的纸管分切机，其特征在于：所述电机（4）与接线孔（5）相连接。

4.根据权利要求1所述的一种可实现同步加工的纸管分切机，其特征在于：所述滑动轮盘（6）设在散热板（7）上方。

5.根据权利要求1所述的一种可实现同步加工的纸管分切机，其特征在于：所述连接轴棍（8）与脚架（9）相连接。

6.根据权利要求1所述的一种可实现同步加工的纸管分切机，其特征在于：所述钢板（10）活动连接工作平台（11）。

7.根据权利要求1所述的一种可实现同步加工的纸管分切机，其特征在于：所述固定螺母（12）与下压辊（13）相连接。

8.根据权利要求1所述的一种可实现同步加工的纸管分切机，其特征在于：所述出纸抚平辊（14）与上压辊（15）相连接。

技术总结

本实用新型公开了一种可实现同步加工的纸管分切机，其结构包括其结构包括机罩、驱动器、调节手轮、电机、接线孔、滑动轮盘、散热板、连接轴棍、脚架、钢板、工作平台、固定螺母、下压辊、出纸抚平辊、上压辊，所述机罩下方设有驱动器，所述驱动器由内磁道、外磁道、执行电机、支持臂、滑片、转轴组成，所述执行电机紧固连接支持臂，所述滑片与转轴相连接，所述调节手轮与电机相连接，所述接线孔设在滑动轮盘下方，所述工作平台与固定螺母相连接，所述下压辊活动连接出纸抚平辊。本实用新型的有益效果为设有驱动器，通过执行电机带动支持臂进行摆动增大设备的运行速度，由转轴带动滑片固定速度，内磁道配合外磁道防止滑片擦出火花烧坏转轴。

技术研发人员：程适龙

受保护的技术使用者：程适龙

文档号码：201720439115

技术研发日：2017.04.25

技术公布日：2017.11.21
