一种胶带纸管分切机的制作方法

本实用新型涉及一种胶带纸管分切机，属于胶带加工技术领域。

背景技术：

胶带母卷是一种胶带产品，不同于我们日常生活中所见到的胶带，胶带母卷主要是用于胶带分切厂，按照需求分切成日常生活中使用的不同规格的封箱胶带成品；目前胶带母卷大多采用切割机进行分切，很难对胶带的尺寸进行严格把控。为解决上述问题，特提供一种新的技术方案。

技术实现要素：

本实用新型的目的在于提供一种胶带纸管分切机，以解决上述背景技术中提出的问题。

为实现上述目的本实用新型采用以下技术方案：一种胶带纸管分切机，包括机体和传动架，所述机体上设置有电机、轴承座、刻度尺、上吊耳与下吊耳，所述电机通过螺栓安装固定于机体左端上方，电机主轴上销轴连接有装夹辊，所述轴承座通过螺栓安装固定于机体右端顶部，所述刻度尺通过螺丝安装固定于机体顶部前端，所述上吊耳对称焊接于机体前端上方，上吊耳内侧焊接有上光轴，所述下吊耳对称焊接于机体前端下方，下吊耳内侧焊接有下光轴，所述传动架放置于机体前端。

优选的，所述传动架通过连接杆对称焊接在一起，传动架上设置有上轴孔、中轴孔、下轴孔与标杆，所述上轴孔开设于传动架顶部，所述中轴孔开设于传动架中部，且中轴孔套装于上光轴上，所述下轴孔开设于传动架底部，且下轴孔套装于下光轴上，所述标杆焊接于传动架后端左侧上方。

优选的，所述上轴孔内侧转轴连接有刀架，所述刀架上设置有分切刀与把手，所述分切刀通过螺栓安装固定于刀架底部后端，所述把手焊接于刀架前端中间。

优选的，所述标杆位于刻度尺顶部设置。

优选的，所述轴承座内部通过轴承过盈连接有转盘，所述转盘左端中间焊接有轴套，所述轴套套装于装夹辊右端。

与现有技术相比，本实用新型的有益效果是：本实用新型电机主轴上销轴连接有装夹辊，可通过电机轻松带动装夹辊进行旋转；转盘左端中间焊接有轴套，且轴套套装于装夹辊右端，可轻松将转盘与装夹辊进行对接，有效提高了装夹辊旋转的平稳性；标杆位于刻度尺顶部设置，可轻松掌控传动架的移动距离；中轴孔套装于上光轴上，同时下轴孔套装于下光轴上，可使传动架轻松顺着光轴进行直线往复滑动；分切刀通过螺栓安装固定于刀架底部后端，可轻松对装夹辊上的胶带母卷进行分切。

附图说明

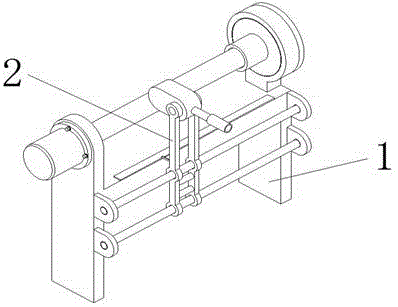

图1为本实用新型结构示意图；

图2为本实用新型机体结构示意图；

图3为本实用新型传动架结构示意图；

图中：1-机体；2-传动架；3-电机；4-轴承座；5-刻度尺；6-上吊耳；7-下吊耳；8-转盘；9-轴套；10-上光轴；11-下光轴；12-连接杆；13-上轴孔；14-中轴孔；15-下轴孔；16-标杆；17-刀架；18-把手；19-装夹辊。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的阐述。

如图1-3所示，一种胶带纸管分切机，包括机体1和传动架2，机体1上设置有电机3、轴承座4、刻度尺5、上吊耳6与下吊耳7，电机3通过螺栓安装固定于机体1左端上方，电机3主轴上销轴连接有装夹辊19，轴承座4通过螺栓安装固定于机体1右端顶部，刻度尺5通过螺丝安装固定于机体1顶部前端，上吊耳6对称焊接于机体1前端上方，上吊耳6内侧焊接有上光轴10，下吊耳7对称焊接于机体1前端下方，下吊耳7内侧焊接有下光轴11，传动架2放置于机体1前端。

具体使用方式：将胶带母卷穿过轴承座4套装于装夹辊19上，随后将转盘8嵌套于轴承座4上，使轴套9套装于装夹辊19右端；最后启动电机3带动装夹辊19上的胶带母卷进行旋转，同时通过把手18带动刀架17上的分切刀围绕上轴孔13进行翻转，分切刀翻转对胶带母卷进行切割；切割完毕后，可通过标杆16对照刻度尺5精确操控传动架2进行位移，以方便对胶带母卷进行分切。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。

技术特征：

1.一种胶带纸管分切机，包括机体（1）和传动架（2），其特征在于：所述机体（1）上设置有电机（3）、轴承座（4）、刻度尺（5）、上吊耳（6）与下吊耳（7），所述电机（3）通过螺栓安装固定于机体（1）左端上方，电机（3）主轴上销轴连接有装夹辊（19），所述轴承座（4）通过螺栓安装固定于机体（1）右端顶部，所述刻度尺（5）通过螺丝安装固定于机体（1）顶部前端，所述上吊耳（6）对称焊接于机体（1）前端上方，上吊耳（6）内侧焊接有上光轴（10），所述下吊耳（7）对称焊接于机体（1）前端下方，下吊耳（7）内侧焊接有下光轴（11），所述传动架（2）放置于机体（1）前端。

2.根据权利要求1所述的一种胶带纸管分切机，其特征在于：所述传动架（2）通过连接杆（12）对称焊接在一起，传动架（2）上设置有上轴孔（13）、中轴孔（14）、下轴孔（15）与标杆（16），所述上轴孔（13）开设于传动架（2）顶部，所述中轴孔（14）开设于传动架（2）中部，且中轴孔（14）套装于上光轴（10）上，所述下轴孔（15）开设于传动架（2）底部，且下轴孔（15）套装于下光轴（11）上，所述标杆（16）焊接于传动架（2）后端左侧上方。

3.根据权利要求2所述的一种胶带纸管分切机，其特征在于：所述上轴孔（13）内侧转轴连接有刀架（17），所述刀架（17）上设置有分切刀与把手（18），所述分切刀通过螺栓安装固定于刀架（17）底部后端，所述把手（18）焊接于刀架（17）前端中间。

4.根据权利要求2所述的一种胶带纸管分切机，其特征在于：所述标杆（16）位于刻度尺（5）顶部设置。

5.根据权利要求1所述的一种胶带纸管分切机，其特征在于：所述轴承座（4）内部通过轴承过盈连接有转盘（8），所述转盘（8）左端中间焊接有轴套（9），所述轴套（9）套装于装夹辊（19）右端。

技术总结

本实用新型公开了一种胶带纸管分切机，包括机体和传动架，所述机体上设置有电机、轴承座、刻度尺、上吊耳与下吊耳，所述电机通过螺栓安装固定于机体左端上方，电机主轴上销轴连接有装夹辊，所述轴承座通过螺栓安装固定于机体右端顶部，所述刻度尺通过螺丝安装固定于机体顶部前端，所述上吊耳对称焊接于机体前端上方，上吊耳内侧焊接有上光轴，所述下吊耳对称焊接于机体前端下方，下吊耳内侧焊接有下光轴，所述传动架放置于机体前端。本实用新型可轻松对成品后的胶带管进行分切处理。

技术研发人员：黄绍华

受保护的技术使用者：枣庄佳宏包装材料有限公司

技术研发日：2019.11.12

技术公布日：2020.08.07
