卷筒纸分切设备的防静电切纸装置的制作方法

本实用新型涉及纸张分切设备技术领域，具体为卷筒纸分切设备的防静电切纸装置。

背景技术：

卷筒纸分切设备是卷筒分切设备中功能很强大一款，也可以称呼为卷筒纸切纸机，高速分切机，高速裁切机，在纸业贸易和印刷行业应用广泛，现有的卷筒纸分切设备存在着无法防静电的缺陷，使得卷筒纸分切设备工作时容易造成纸张与刀头产生静电，从而对工作精度产生影响，为此，我们提出卷筒纸分切设备的防静电切纸装置。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了卷筒纸分切设备的防静电切纸装置，具备防静电的优点，解决了现有的卷筒纸分切设备存在着无法防静电的缺陷，使得卷筒纸分切设备工作时容易造成纸张与刀头产生静电，从而对工作精度产生影响的问题。

（二）技术方案

为实现上述目的，本实用新型提供如下技术方案：卷筒纸分切设备的防静电切纸装置，包括箱体，所述箱体的背部并位于中轴处的左侧固定连接有驱动电机，所述驱动电机的输出端固定连接有转轴，所述转轴的前侧贯穿箱体并延伸至箱体的正面，所述转轴表面的中轴处套设有第一绝缘辊，所述箱体正表面左侧的底部连通有连接轴，所述连接轴表面的后侧套设有第二绝缘辊，所述箱体背部的右侧固定连接有固定架，所述固定架的顶部固定连接有正反转电机，所述正反转电机的输出端固定连接有螺纹杆，所述螺纹杆的底部贯穿固定架并延伸至固定架的内腔，所述螺纹杆表面的顶部与表面的底部均螺纹连接有螺纹套，所述螺纹套的正面固定连接有固定杆，所述固定杆的正面贯穿箱体并延伸至箱体的内腔，所述固定杆的正面固定连接有防静电软毛刷。

优选的，所述第一绝缘辊与第二绝缘辊的右侧均设置有连接板，所述第一绝缘辊与第二绝缘辊均通过锁紧螺栓与连接板固定连接，所述连接板的右侧固定连接有刀片，所述连接板与刀片的表面均涂设有丙烯酸防静电涂层。

优选的，所述固定架内腔的背侧并位于中轴处的顶部与中轴处的底部均开设有滑槽，且滑槽的内腔滑动连接有滑块，且滑块的正面固定连接有固定块，且固定块的正面与螺纹套固定连接。

优选的，所述箱体的两侧均开设有配合纸张使用的通槽，所述箱体正表面的右侧活动连接有活动门。

优选的，所述转轴表面的前侧套设有主动轮，所述连接轴表面的前侧套设有从动轮，所述主动轮的底部与从动轮啮合连接。

（三）有益效果

与现有技术相比，本实用新型提供了卷筒纸分切设备的防静电切纸装置，具备以下有益效果：

1、本实用新型通过正反转电机带动螺纹杆进行转动，螺纹杆带动螺纹套进行移动，螺纹套带动固定杆进行移动，固定杆带动防静电软毛刷进行移动，当防静电软毛刷与纸张接触后，停止正反转电机的工作，通过防静电软毛刷对纸张进行刷动，对纸张进行了防静电，然后通过驱动电机带动转轴进行转动，转轴带动第一绝缘辊进行转动，再通过主动轮与从动轮的配合，使得转轴带动连接轴进行转动，从而使得第二绝缘辊也可以进行转动，当两个刀片接触后，即可对纸张进行切割，由于刀片与连接板的表面均涂设有丙烯酸防静电涂层，因此刀片与连接板也具备防静电的效果，解决了现有的卷筒纸分切设备存在着无法防静电的缺陷，使得卷筒纸分切设备工作时容易造成纸张与刀头产生静电，从而对工作精度产生影响的问题。

2、本实用新型通过设置正反转电机、螺纹杆、螺纹套与固定杆，使得防静电软毛刷与纸张的距离可以进行调节，从而方便对不同厚度的纸张进行刷动，通过设置滑槽、滑块与固定块，稳定了螺纹套的工作，对螺纹套进行了平衡支撑，避免了螺纹套无法进行工作，通过设置主动轮与从动轮，使得第一绝缘辊与第二绝缘辊保持相同的转速。

附图说明

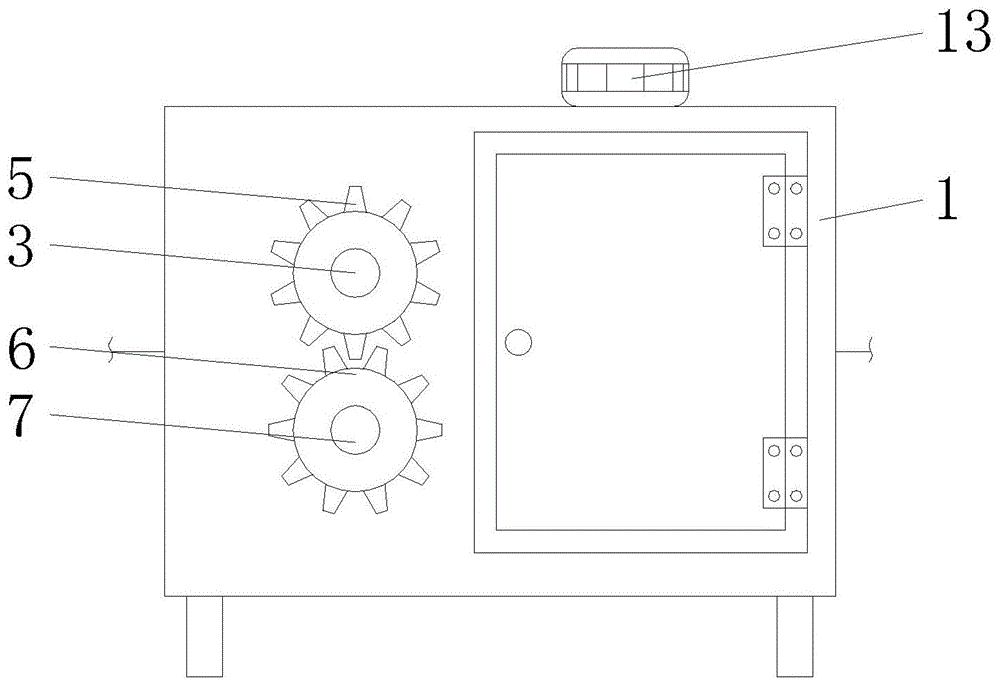

图1为本实用新型主视结构示意图；

图2为本实用新型剖视结构示意图；

图3为本实用新型第一绝缘辊侧视结构示意图；

图4为本实用新型箱体局部左视结构示意图；

图5为本实用新型剖视状态下局部右视结构示意图。

图中：1、箱体；2、驱动电机；3、转轴；4、第一绝缘辊；5、主动轮；6、从动轮；7、连接轴；8、第二绝缘辊；9、连接板；10、刀片；11、锁紧螺栓；12、固定架；13、正反转电机；14、螺纹杆；15、螺纹套；16、固定杆；17、防静电软毛刷。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型的箱体1、驱动电机2、转轴3、第一绝缘辊4、主动轮5、从动轮6、连接轴7、第二绝缘辊8、连接板9、刀片10、锁紧螺栓11、固定架12、正反转电机13、螺纹杆14、螺纹套15、固定杆16和防静电软毛刷17部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-5，卷筒纸分切设备的防静电切纸装置，包括箱体1，箱体1的两侧均开设有配合纸张使用的通槽，箱体1正表面的右侧活动连接有活动门，箱体1的背部并位于中轴处的左侧固定连接有驱动电机2，驱动电机2的输出端固定连接有转轴3，转轴3的前侧贯穿箱体1并延伸至箱体1的正面，转轴3表面的中轴处套设有第一绝缘辊4，箱体1正表面左侧的底部连通有连接轴7，转轴3表面的前侧套设有主动轮5，连接轴7表面的前侧套设有从动轮6，主动轮5的底部与从动轮6啮合连接，通过设置主动轮5与从动轮6，使得第一绝缘辊4与第二绝缘辊8保持相同的转速，连接轴7表面的后侧套设有第二绝缘辊8，第一绝缘辊4与第二绝缘辊8的右侧均设置有连接板9，第一绝缘辊4与第二绝缘辊8均通过锁紧螺栓11与连接板9固定连接，连接板9的右侧固定连接有刀片10，连接板9与刀片10的表面均涂设有丙烯酸防静电涂层，箱体1背部的右侧固定连接有固定架12，固定架12的顶部固定连接有正反转电机13，正反转电机13的输出端固定连接有螺纹杆14，螺纹杆14的底部贯穿固定架12并延伸至固定架12的内腔，螺纹杆14表面的顶部与表面的底部均螺纹连接有螺纹套15，固定架12内腔的背侧并位于中轴处的顶部与中轴处的底部均开设有滑槽，且滑槽的内腔滑动连接有滑块，且滑块的正面固定连接有固定块，且固定块的正面与螺纹套15固定连接，通过设置滑槽、滑块与固定块，稳定了螺纹套15的工作，对螺纹套15进行了平衡支撑，避免了螺纹套15无法进行工作，螺纹套15的正面固定连接有固定杆16，通过设置正反转电机13、螺纹杆14、螺纹套15与固定杆16，使得防静电软毛刷17与纸张的距离可以进行调节，从而方便对不同厚度的纸张进行刷动，固定杆16的正面贯穿箱体1并延伸至箱体1的内腔，固定杆16的正面固定连接有防静电软毛刷17。

在使用时，通过外设控制器控制正反转电机13与驱动电机2进行工作，通过正反转电机13带动螺纹杆14进行转动，螺纹杆14带动螺纹套15进行移动，螺纹套15带动固定杆16进行移动，固定杆16带动防静电软毛刷17进行移动，当防静电软毛刷17与纸张接触后，停止正反转电机13的工作，通过防静电软毛刷17对纸张进行刷动，对纸张进行了防静电，然后通过驱动电机2带动转轴3进行转动，转轴3带动第一绝缘辊4进行转动，再通过主动轮5与从动轮6的配合，使得转轴3带动连接轴7进行转动，从而使得第二绝缘辊8也可以进行转动，当两个刀片10接触后，即可对纸张进行切割，由于刀片10与连接板9的表面均涂设有丙烯酸防静电涂层，因此刀片10与连接板9也具备防静电的效果，解决了现有的卷筒纸分切设备存在着无法防静电的缺陷，使得卷筒纸分切设备工作时容易造成纸张与刀头产生静电，从而对工作精度产生影响的问题，本申请中外设控制器的型号为data-7311，同时，外设控制器的两个接线端通过导线连接有电源插头，且本申请中采用市电进行供电。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.卷筒纸分切设备的防静电切纸装置，包括箱体（1），其特征在于：所述箱体（1）的背部并位于中轴处的左侧固定连接有驱动电机（2），所述驱动电机（2）的输出端固定连接有转轴（3），所述转轴（3）的前侧贯穿箱体（1）并延伸至箱体（1）的正面，所述转轴（3）表面的中轴处套设有第一绝缘辊（4），所述箱体（1）正表面左侧的底部连通有连接轴（7），所述连接轴（7）表面的后侧套设有第二绝缘辊（8），所述箱体（1）背部的右侧固定连接有固定架（12），所述固定架（12）的顶部固定连接有正反转电机（13），所述正反转电机（13）的输出端固定连接有螺纹杆（14），所述螺纹杆（14）的底部贯穿固定架（12）并延伸至固定架（12）的内腔，所述螺纹杆（14）表面的顶部与表面的底部均螺纹连接有螺纹套（15），所述螺纹套（15）的正面固定连接有固定杆（16），所述固定杆（16）的正面贯穿箱体（1）并延伸至箱体（1）的内腔，所述固定杆（16）的正面固定连接有防静电软毛刷（17）。

2.根据权利要求1所述的卷筒纸分切设备的防静电切纸装置，其特征在于：所述第一绝缘辊（4）与第二绝缘辊（8）的右侧均设置有连接板（9），所述第一绝缘辊（4）与第二绝缘辊（8）均通过锁紧螺栓（11）与连接板（9）固定连接，所述连接板（9）的右侧固定连接有刀片（10），所述连接板（9）与刀片（10）的表面均涂设有丙烯酸防静电涂层。

3.根据权利要求1所述的卷筒纸分切设备的防静电切纸装置，其特征在于：所述固定架（12）内腔的背侧并位于中轴处的顶部与中轴处的底部均开设有滑槽，且滑槽的内腔滑动连接有滑块，且滑块的正面固定连接有固定块，且固定块的正面与螺纹套（15）固定连接。

4.根据权利要求1所述的卷筒纸分切设备的防静电切纸装置，其特征在于：所述箱体（1）的两侧均开设有配合纸张使用的通槽，所述箱体（1）正表面的右侧活动连接有活动门。

5.根据权利要求1所述的卷筒纸分切设备的防静电切纸装置，其特征在于：所述转轴（3）表面的前侧套设有主动轮（5），所述连接轴（7）表面的前侧套设有从动轮（6），所述主动轮（5）的底部与从动轮（6）啮合连接。

技术总结

本实用新型公开了卷筒纸分切设备的防静电切纸装置，包括箱体，所述箱体的背部并位于中轴处的左侧固定连接有驱动电机，所述驱动电机的输出端固定连接有转轴，所述转轴的前侧贯穿箱体并延伸至箱体的正面，所述转轴表面的中轴处套设有第一绝缘辊，所述箱体正表面左侧的底部连通有连接轴。本实用新型通过正反转电机带动螺纹杆进行转动，螺纹杆带动螺纹套进行移动，螺纹套带动固定杆进行移动，固定杆带动防静电软毛刷进行移动，当防静电软毛刷与纸张接触后，停止正反转电机的工作，通过防静电软毛刷对纸张进行刷动，对纸张进行了防静电，由于刀片与连接板的表面均涂设有丙烯酸防静电涂层，因此刀片与连接板也具备防静电的效果。
