一种纸管生产接管装置的制作方法

本实用新型涉纸管生产接管技术领域，尤其涉及一种纸管生产接管装置。

背景技术：

纸管，是指用纸张加工成的管状的物体，大多纸管为螺旋纸管和无缝纸管，市场上纸管的长短尺寸形状各有不同，并且生产技术上又有所不同。

现有的纸管生产接管装置不具备对纸管进行自动接料的机构，而且不具备对纸管进料口的大小进行调节的机构，并且不具备对纸管进行方便装载的机构。

技术实现要素：

本实用新型的目的是为了解决现有的纸管生产接管装置不具备对纸管进行自动接料的机构，而且不具备对纸管进料口的大小进行调节的机构，并且不具备对纸管进行方便装载的机构的缺点，而提出的一种纸管生产接管装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种纸管生产接管装置，包括支撑板块，所述支撑板块底端连接有驱动电机，且支撑板块外侧安装有连接框架，所述连接框架顶部连接有进管口，且连接框架一侧安装有支撑杆，所述支撑杆外侧连接有接料机构，且接料机构一侧连接有调节机构，所述调节机构底部安装有装料机构。

作为上述技术方案的进一步描述：

所述接料机构内部包括有支撑柱，且支撑柱顶端安装有第一托板，所述第一托板一侧连接有合页，且合页外侧安装有第二托板，所述第二托板外壁连接有第一活动轴，且第一活动轴外侧安装有拉杆，所述拉杆外侧连接有第二活动轴，且第二活动轴外部安装有滑块，所述滑块外侧滑动连接有电磁滑轨。

作为上述技术方案的进一步描述：

所述拉杆通过第二活动轴、滑块、电磁滑轨与支撑杆构成滑动结构，且拉杆通过第一活动轴与第二托板构成活动结构。

作为上述技术方案的进一步描述：

所述调节机构内部包括有固定外杆，且固定外杆内部活动连接有活动杆，所述活动杆外侧连接有挡板，且挡板一侧安装有斜状下料板块，所述固定外杆内部开设有第二内螺纹孔，且第二内螺纹孔一侧安装有第一内螺纹孔，所述第一内螺纹孔与第二内螺纹孔之间螺纹连接有手拧螺丝。

作为上述技术方案的进一步描述：

所述挡板通过活动杆、固定外杆与连接框架构成插接结构，且活动杆通过第一内螺纹孔、第二内螺纹孔、手拧螺丝与固定外杆构成锁紧结构。

作为上述技术方案的进一步描述：

所述装料机构内部包括有接料箱，且接料箱底端连接有接料箱，所述接料箱外侧连接有插杆，且插杆外侧套设有内槽，所述接料箱内侧连接有分隔板，且支接料箱外壁开设有安置槽，所述安置槽底端安装有固定杆，且固定杆内侧活动连接有口字型活动拉杆，所述口字型活动拉杆外侧连接有卡块。

作为上述技术方案的进一步描述：

所述接料箱通过插杆、内槽与支撑板块构成合接结构，且接料箱的中轴线与口字型活动拉杆的中轴线相重合。

综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

1、本实用新型中，在接料机构的作用下，当切好的纸管从设备上下来时，从而被第一托板与之第二托板进行接住，然而接住之后，通过滑块在电磁滑轨内进行向下滑动，从而使得滑块连接的第二活动轴拉动拉杆并使得拉杆拉动第一活动轴连接的第二托板向下转动，从而使得第二托板通过合页与之支撑柱连接的第一托板进行张开，从而使得纸管从张开的第二托板上进行滑落进入进管口，通过这样的设置，便于对其纸管进行快速的接料工作，省去了人工接料的环节，提高了纸管生产时的接料效率，加快了纸管的生产工作。

2、本实用新型中，在调节机构的作用下，通过松卸手拧螺丝，从而可以将挡板连接的活动杆从连接框架上连接的固定外杆的内部抽出进行调节，从而加大两挡板之间的距离，从而使得进料口进行扩大，便于对其不同长度的纸管进行调节进料口的大小，则使得满足不同长度的纸管进行进料工作。

3、本实用新型中，在装料机构的作用下，通过接料箱内部的分隔板的设置，能够便于对其纸管进行有序的分开放置，并且通过卡块内抠出口字型活动拉杆，从而使得口字型活动拉杆能够与之固定杆之间进行活动，从而拉动口字型活动拉杆使得装满纸管的接料箱能够通过滚轮进行移动出来，便于对其纸管进行出料工作，方便后段的工人人员进行其他安置工作，当调节机构中的设置调节后，可以通过更换不同尺寸的接料箱对其纸管进行接料工作。

附图说明

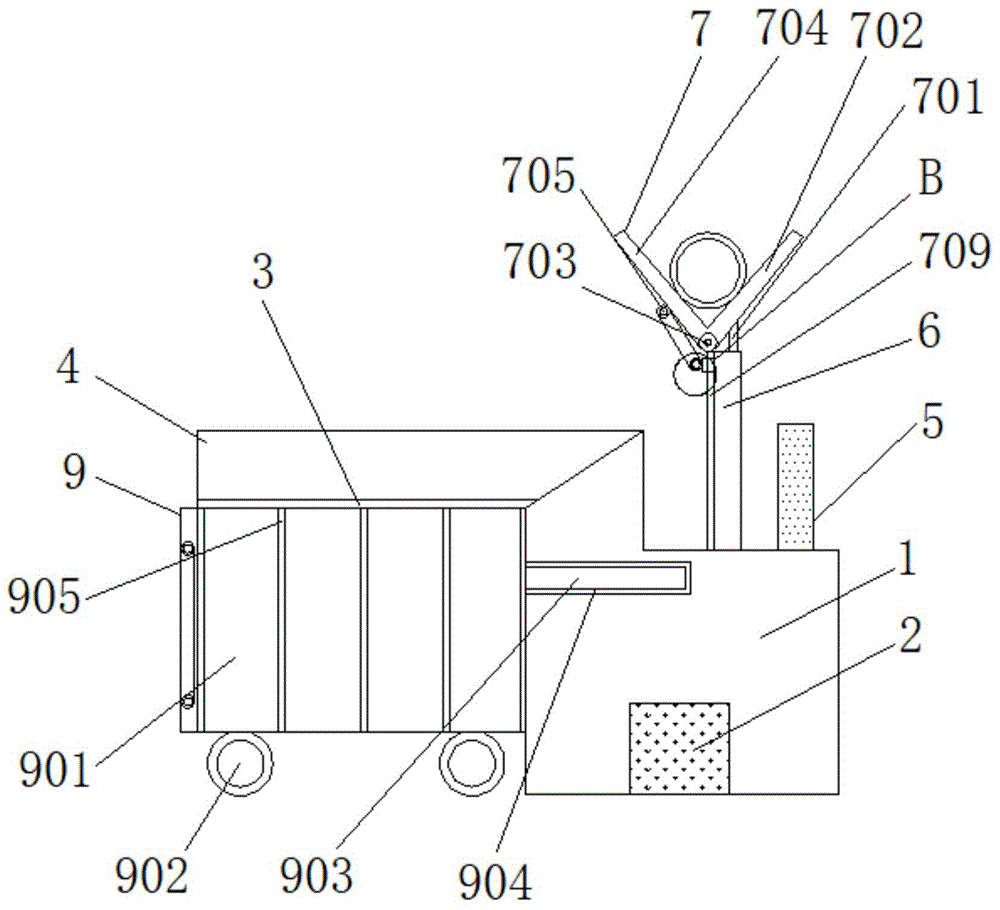

图1为本实用新型中一种纸管生产接管装置整体结构示意图；

图2为本实用新型中调节机构部分结构示意图；

图3为本实用新型中装料机构部分结构示意图；

图4为本实用新型中a处放大结构示意图；

图5为本实用新型中b处放大结构示意图。

图例说明：

1、支撑板块；2、驱动电机；3、连接框架；4、进管口；5、控制箱；6、支撑杆；7、接料机构；701、支撑柱；702、第一托板；703、合页；704、第二托板；705、第一活动轴；706、拉杆；707、第二活动轴；708、滑块；709、电磁滑轨；8、调节机构；801、固定外杆；802、活动杆；803、挡板；804、斜状下料板块；805、第一内螺纹孔；806、第二内螺纹孔；807、手拧螺丝；9、装料机构；901、接料箱；902、滚轮；903、插杆；904、内槽；905、分隔板；906、安置槽；907、固定杆；908、口字型活动拉杆；909、卡块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

参照图1-5，一种纸管生产接管装置，包括支撑板块1、驱动电机2、连接框架3、进管口4、控制箱5、支撑杆6、接料机构7、支撑柱701、第一托板702、合页703、第二托板704、第一活动轴705、拉杆706、第二活动轴707、滑块708、电磁滑轨709、调节机构8、固定外杆801、活动杆802、挡板803、斜状下料板块804、第一内螺纹孔805、第二内螺纹孔806、手拧螺丝807、装料机构9、接料箱901、滚轮902、插杆903、内槽904、分隔板905、安置槽906、固定杆907、口字型活动拉杆908和卡块909，支撑板块1底端连接有驱动电机2，驱动电机2能够为其电磁滑轨709与之滑块708进行上电，且支撑板块1外侧安装有连接框架3，连接框架3顶部连接有进管口4，且连接框架3一侧安装有支撑杆6，支撑杆6外侧连接有接料机构7，接料机构7解放了劳动力接料，开启自动接料，且接料机构7一侧连接有调节机构8，调节机构8底部安装有装料机构9。

进一步的，接料机构7内部包括有支撑柱701，且支撑柱701顶端安装有第一托板702，第一托板702一侧连接有合页703，且合页703外侧安装有第二托板704，第二托板704外壁连接有第一活动轴705，且第一活动轴705外侧安装有拉杆706，拉杆706外侧连接有第二活动轴707，且第二活动轴707外部安装有滑块708，滑块708外侧滑动连接有电磁滑轨709。

进一步的，拉杆706通过第二活动轴707、滑块708、电磁滑轨709与支撑杆6构成滑动结构，且拉杆706通过第一活动轴705与第二托板704构成活动结构，滑块708在电磁滑轨709内进行向下滑动，使得滑块708连接的第二活动轴707拉动拉杆706并使得拉杆706拉动第一活动轴705连接的第二托板704向下转动。

进一步的，调节机构8内部包括有固定外杆801，且固定外杆801内部活动连接有活动杆802，活动杆802外侧连接有挡板803，且挡板803一侧安装有斜状下料板块804，固定外杆801内部开设有第二内螺纹孔806，且第二内螺纹孔806一侧安装有第一内螺纹孔805，第一内螺纹孔805与第二内螺纹孔806之间螺纹连接有手拧螺丝807，挡板803连接的活动杆802从连接框架3上连接的固定外杆801的内部抽出进行调节，则加大两挡板803之间的距离。

进一步的，挡板803通过活动杆802、固定外杆801与连接框架3构成插接结构，且活动杆802通过第一内螺纹孔805、第二内螺纹孔806、手拧螺丝807与固定外杆801构成锁紧结构，手拧螺丝807能够通过第一内螺纹孔805与之第二内螺纹孔806将其调节后的固定外杆801与之活动杆802之间进行锁紧。

进一步的，装料机构9内部包括有接料箱901，且接料箱901底端连接有接料箱901，接料箱901外侧连接有插杆903，且插杆903外侧套设有内槽904，接料箱901内侧连接有分隔板905，且支接料箱901外壁开设有安置槽906，安置槽906底端安装有固定杆907，且固定杆907内侧活动连接有口字型活动拉杆908，口字型活动拉杆908外侧连接有卡块909，卡块909内抠出口字型活动拉杆908，从而使得口字型活动拉杆908能够与之固定杆907之间进行活动，则便于对满载纸管的接料箱901进行拉出。

进一步的，接料箱901通过插杆903、内槽904与支撑板块1构成合接结构，且接料箱901的中轴线与口字型活动拉杆908的中轴线相重合，接料箱901通过插杆903插接在支撑板块1内部的内槽904内，从而使得接料箱901与之支撑板块1之间进行拼接，从而对其纸管进行装载工作。

工作原理：使用时，可以将该装置放在纸管生产设备切管的出料口的地方，从而在生产工程中，对其切好的纸管进行接料工作，其过程中，通过启动驱动电机2，当切好的纸管从生产设备上下来时，则被第一托板702与之第二托板704进行接住，之后滑块708在电磁滑轨709内进行向下滑动，从而使得滑块708连接的第二活动轴707拉动拉杆706并使得拉杆706拉动第一活动轴705连接的第二托板704向下转动，从而使得第二托板704通过合页703与之支撑柱701连接的第一托板702进行张开，从而使得纸管从张开的第二托板704上进行滑落进入进管口4，之后通过斜状下料板块804进入调节好的挡板803之间并进入接料箱901内，就这样完成该装置的工作原理。
