分切机接料感应平台的制作方法

[0001]

本实用新型涉及oledoca胶体切割技术领域，尤其涉及一种分切机接料感应平台。

背景技术：

[0002]

随着科技不断的进步，oled项目已经开始逐渐取代传统的led项目，其新型的高透胶带oca为oled项目不可缺少的材料，目前很多裁切厂都在研究此产品的裁切工艺加工。但现目前的分切机在裁切工艺加工上的应用还存在以下问题：

[0003]

第一：传统分切机都是将一卷料分完，然后重新上料，拉料、调机，浪费了时间也浪费了材料；

[0004]

第二：传统分切机分完一卷料后直接收卷，因米数较少，给后段圆刀机生产带来极大的不便，需要经常换料，影响了产能和良率。

技术实现要素：

[0005]

本实用新型的目的就在于为了解决上述问题而提供一种分切机接料感应平台。

[0006]

为了实现上述目的，本公开提供一种分切机接料感应平台，包括放料轴、收料轴和压料装置，放料轴和收料轴同向转动，料体由放料轴通过压料装置延伸至收料轴处；

[0007]

压料装置包括重叠设置的两个压料轴，料体通过两个压料轴之间，压料轴气腔通过气管与控制送气和抽气的控制台连接，控制台通过气管向压料轴送气时，两个压料轴相向膨胀压紧料体，放料轴和收料轴停止转动，控制台通过气管向压料轴抽气时，两个压料轴分别收缩松开料体，放料轴和收料轴继续转动。

[0008]

本实用新型的有益效果在于：

[0009]

本实用新型涉及的分切机接料感应平台，控制台通过气管向压料轴送气时，两个压料轴相向膨胀压紧料体，控制放料轴和收料轴停止转动，控制台通过气管向压料轴抽气时，两个压料轴分别收缩松开料体，控制放料轴和收料轴继续转动，使两个压料轴相向膨胀压紧料体时，对越过压料装置的料体进行切割，收料轴对分切后的料体进行收卷，而未分切的料体重新牵拉至收料轴进行收卷，在对料体的分切过程中，不用反复地重新上料、拉料、调机，大大地提高了产能。

[0010]

在上述技术方案的基础上，本实用新型还可以做如下改进：

[0011]

可选地，压料轴由电机驱动转动，两个压料轴相向转动，两个压料轴相向膨胀压紧料体时，压料轴停止转动。

[0012]

可选地，压料轴上向收料轴延伸处设置有用于切刀切割越过压料轴的料体的切割槽。

[0013]

可选地，接料感应平台还包括过料轴，用于承接料体的过料轴设置于放料轴与收料轴之间。

附图说明

[0014]

附图是用来提供对本公开的进一步理解，并且构成说明书的一部分，与下面的具体实施方式一起用于解释本公开，但并不构成对本公开的限制。在附图中：

[0015]

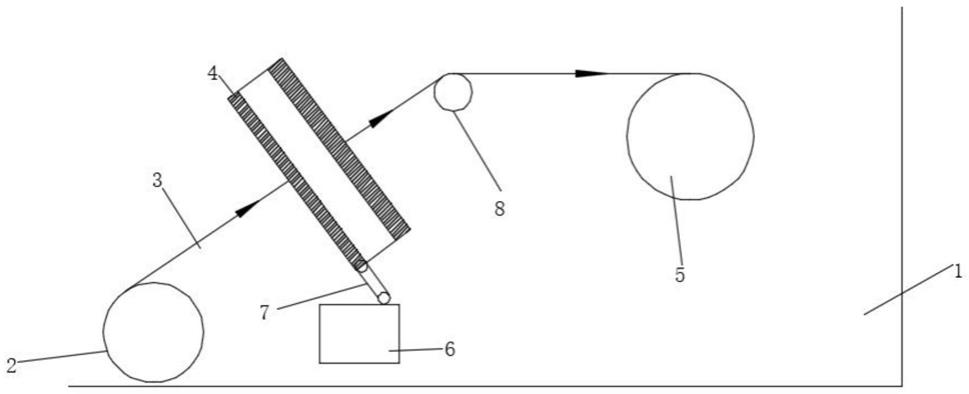

图1是本实用新型所述的分切机接料感应平台的结构示意图。

[0016]

附图标记说明

[0017]

1-分切机机身，2-放料轴，3-料体，4-压料装置，5-收料轴，6-控制台，7-气管，8-过料轴。

具体实施方式

[0018]

以下结合附图对本公开的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本公开，并不用于限制本公开。

[0019]

在本公开中，在未作相反说明的情况下，使用的方位词如“上、下”通常是基于附图所示的方位或位置关系进行定义的，具体地可参考图1所示的图面方向并结合相应零部件在其他附图中的位置关系。

[0020]

本发明涉及的分切机接料感应平台，包括放料轴2、收料轴5和压料装置4，放料轴2和收料轴5同向转动，料体3由放料轴2通过压料装置4延伸至收料轴5处；

[0021]

压料装置4包括重叠设置的两个压料轴，料体3通过两个压料轴之间，压料轴气腔通过气管7与控制送气和抽气的控制台6连接，控制台6通过气管7向压料轴送气时，两个压料轴相向膨胀压紧料体3，放料轴2和收料轴5停止转动，控制台6通过气管7向压料轴抽气时，两个压料轴分别收缩松开料体3，放料轴2和收料轴5继续转动。

[0022]

本实用新型涉及的分切机接料感应平台，控制台6通过气管7向压料轴送气时，两个压料轴相向膨胀压紧料体3，控制放料轴2和收料轴5停止转动，避免拉扯料体3，造成料体3损伤，控制台6通过气管7向压料轴抽气时，两个压料轴分别收缩松开料体3，控制放料轴2和收料轴5继续转动，使两个压料轴相向膨胀压紧料体3时，对越过压料装置4的料体3进行切割，收料轴5对分切后的料体3进行收卷，而未分切的料体3被两个压料轴松开后重新牵拉至收料轴5进行收卷，在对料体3的分切过程中，不用反复地重新上料、拉料、调机，大大地提高了产能。

[0023]

可选地，压料轴由电机驱动转动，两个压料轴相向转动，两个压料轴相向膨胀压紧料体3时，压料轴停止转动。相向转动的两个压料轴将料体3自放料轴2向收料轴5送料，有利于料体3在放料轴2、压料装置4和收料轴5之间顺利传递。

[0024]

可选地，压料轴上向收料轴5延伸处设置有用于切刀切割越过压料轴的料体3的切割槽。

[0025]

可选地，接料感应平台还包括过料轴8，用于承接料体3的过料轴8设置于放料轴2与收料轴5之间。

[0026]

以上结合附图详细描述了本公开的优选实施方式，但是，本公开并不限于上述实施方式中的具体细节，在本公开的技术构思范围内，可以对本公开的技术方案进行多种简单变型，这些简单变型均属于本公开的保护范围。

[0027]

另外需要说明的是，在上述具体实施方式中所描述的各个具体技术特征，在不矛盾的情况下，可以通过任何合适的方式进行组合，为了避免不必要的重复，本公开对各种可能的组合方式不再另行说明。

[0028]

此外，本公开的各种不同的实施方式之间也可以进行任意组合，只要其不违背本公开的思想，其同样应当视为本公开所公开的内容。

技术特征：

1.分切机接料感应平台，其特征在于：包括放料轴、收料轴和压料装置，放料轴和收料轴同向转动，料体由放料轴通过压料装置延伸至收料轴处；压料装置包括重叠设置的两个压料轴，料体通过两个压料轴之间，压料轴的气腔通过气管与控制送气和抽气的控制台连接，控制台通过气管向压料轴送气时，两个压料轴相向膨胀压紧料体，放料轴和收料轴停止转动，控制台通过气管向压料轴抽气时，两个压料轴分别收缩松开料体，放料轴和收料轴继续转动。2.根据权利要求1所述的分切机接料感应平台，其特征在于：压料轴由电机驱动转动，两个压料轴相向转动，两个压料轴相向膨胀压紧料体时，压料轴停止转动。3.根据权利要求1所述的分切机接料感应平台，其特征在于：压料轴上向收料轴延伸处设置有用于切刀切割越过压料轴的料体的切割槽。4.根据权利要求1所述的分切机接料感应平台，其特征在于：接料感应平台还包括过料轴，用于承接料体的过料轴设置于放料轴与收料轴之间。

技术总结

本实用新型公开了一种分切机接料感应平台，包括放料轴、收料轴和压料装置，放料轴和收料轴同向转动，料体由放料轴通过压料装置延伸至收料轴处；压料装置包括重叠设置的两个压料轴，料体通过两个压料轴之间，压料轴气腔通过气管与控制送气和抽气的控制台连接，控制台通过气管向压料轴送气时，两个压料轴相向膨胀压紧料体，放料轴和收料轴停止转动，对越过压料装置的料体进行切割，收料轴对分切后的料体进行收卷，控制台通过气管向压料轴抽气时，两个压料轴分别收缩松开料体，未分切的料体重新牵拉至收料轴进行收卷，放料轴和收料轴继续转动，在对料体的分切过程中，不用反复地重新上料、拉料、调机，大大地提高了产能。大大地提高了产能。大大地提高了产能。

技术研发人员：王晓欣 刘杰鹏

受保护的技术使用者：绵阳东旭腾达光学科技有限公司

技术研发日：2020.06.24

技术公布日：2021/2/9
