纸管机切刀调节装置的制作方法

本实用新型涉及纸管机切刀调节装置，属于机械设备技术领域。

背景技术：

中国专利号201310120016.1公布了一种名称为“一种多刀纸管机切管装置”的发明专利，它包括切刀装置、机架、托辊装置、切台移动装置与机架连接，切刀装置包括切刀头和刀头调节装置，切刀装置与托辊装置通过切台移动装置实现运动，托辊装置包括托辊转动机构和托辊调节机构；虽然该发明能直接按所需纸管规格进行切割，不需要进行再次切管，提高了加工效率，但由于没有设置自动调刀结构，降低了纸管精度，在切换不同规格时手动调节切刀操作不方便，故存在以上缺陷。

技术实现要素：

本实用新型提出一种结构设计合理，可实现切刀精确位移调整的纸管机切刀调节装置。

本实用新型所述纸管机切刀调节装置，包括横梁、导轨、滑块、横板、刀座、切刀组和驱动切刀组活动的驱动机构，所述横梁上设有导轨，所述滑块与滑轨滑动安装，滑块与刀座固定连接，所述刀座与横板固定连接，切刀组安装在横板，所述驱动机构包括电机、齿条、与齿条相啮合的齿轮，所述电机与横板固定连接，齿条固定设置在横梁，所述电机连接齿轮。

进一步说，所述切刀组包括气缸、切刀、转动关节，转动关节前端安装切刀，转动关节后端可转动的安装在切刀座上，气缸连接切刀可推动切刀。

进一步说，所述电机为步进电机。

本实用新型相比现有技术所具有的优点：

本实用新型结构设计简单合理，通过电机传动即可带动切刀组位移，电机连接自动控制系统后可实现自动控制，其具有调节精度精准，操作简单快捷等优点。

附图说明

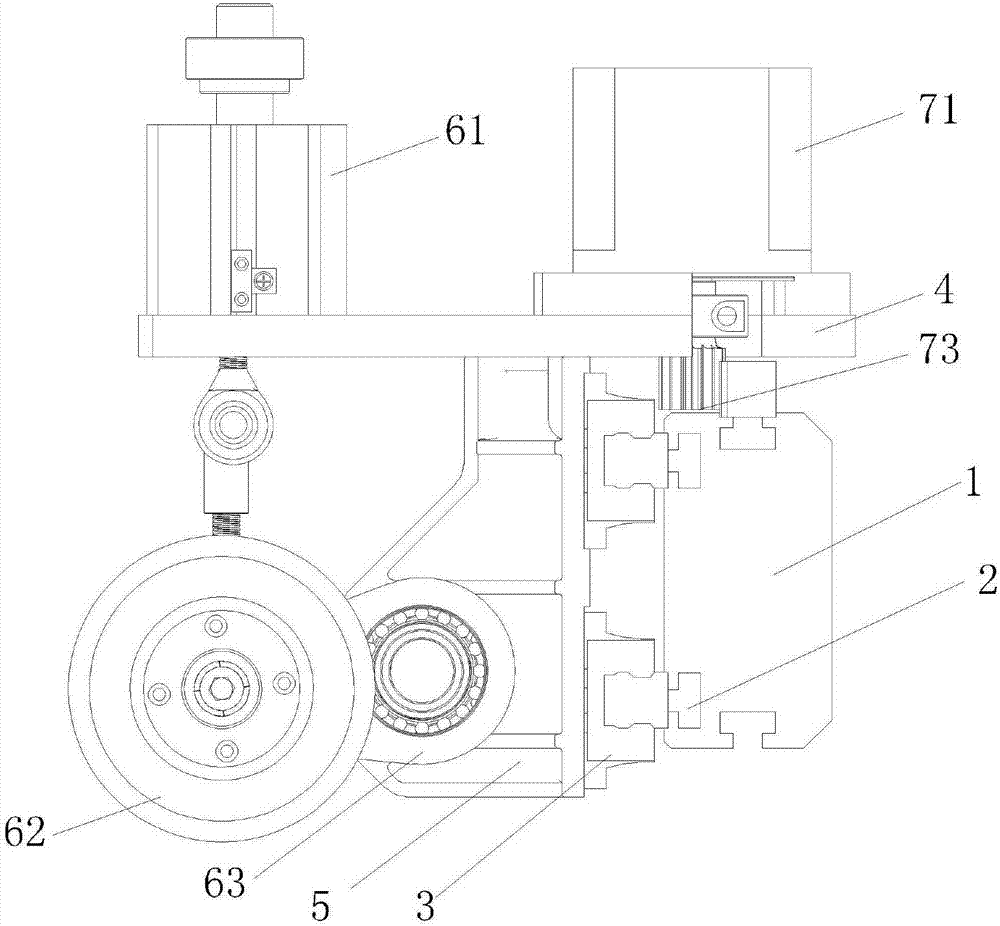

图1本实用新型的结构示意图。

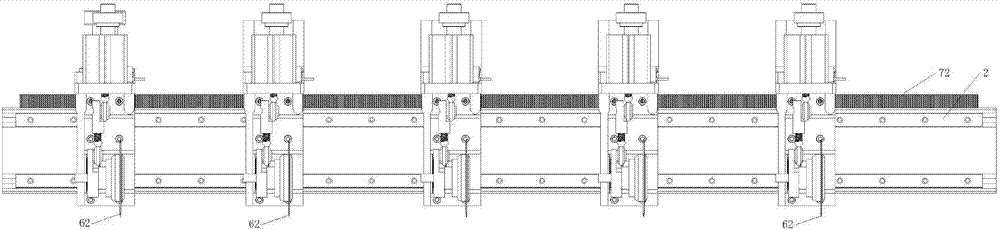

图2本实用新型俯视视角的结构示意图。

具体实施方式

下面结合附图和实施例子对本实用新型进一步进行详细说明：

如图1～2所示，纸管机切刀62调节装置，包括横梁1、导轨2、滑块3、横板4、刀座5、切刀62组和驱动切刀62组活动的驱动机构，所述横梁1上设有导轨2，所述滑块3与滑轨滑动安装，滑块3与刀座5固定连接，所述刀座5与横板4固定连接，切刀62组安装在横板4，所述驱动机构包括电机71、齿条72、与齿条72相啮合的齿轮73，所述电机71与横板4固定连接，齿条72固定设置在横梁1，所述电机71连接齿轮73。本实施在使用时，所述电机71转动可驱动切刀62组移动。

本实施例所述切刀62组包括气缸61、切刀62、转动关节63，转动关节63前端安装切刀62，转动关节63后端可转动的安装在切刀座5上，气缸61连接切刀62可推动切刀62。本实施例所述转动关节63为现有技术，是为实现两个部件之间的相对回旋运动。

本实施例所述电机71为步进电机。

本实例的工作过程,首先确定所需纸管的长度，将左端第一把切刀62调到零点位置，再依次调节后面的切刀62，在操作屏上输入每把切刀62之间的距离，步进电机71带动齿轮73在齿条72上沿导轨2左右移动，从而带动切刀62组移动,再通过气缸61伸缩杆使转动关节63转动，使切刀62上下摆动从而切断纸管。

技术特征：

1.纸管机切刀调节装置，其特征在于：包括横梁、导轨、滑块、横板、刀座、切刀组和驱动切刀组活动的驱动机构，所述横梁上设有导轨，所述滑块与滑轨滑动安装，滑块与刀座固定连接，所述刀座与横板固定连接，切刀组安装在横板，所述驱动机构包括电机、齿条、与齿条相啮合的齿轮，所述电机与横板固定连接，齿条固定设置在横梁，所述电机连接齿轮。

2.如权利要求1所述的纸管机切刀调节装置，其特征是，所述切刀组包括气缸、切刀、转动关节，转动关节前端安装切刀，转动关节后端可转动的安装在切刀座上，气缸连接切刀可推动切刀。

3.如权利要求1所述的纸管机切刀调节装置，其特征是，所述电机为步进电机。

技术总结

纸管机切刀调节装置，包括横梁、导轨、滑块、横板、刀座、切刀组和驱动切刀组活动的驱动机构，所述横梁上设有导轨，所述滑块与滑轨滑动安装，滑块与刀座固定连接，所述刀座与横板固定连接，切刀组安装在横板，所述驱动机构包括电机、齿条、与齿条相啮合的齿轮，所述电机与横板固定连接，齿条固定设置在横梁，所述电机连接齿轮。

技术研发人员：王建省

受保护的技术使用者：浙江金申机械制造有限公司

技术研发日：2017.11.07

技术公布日：2018.05.29
