一种分切机的可翻转式放卷架结构的制作方法

1.本技术涉及分切机放卷架技术领域，尤其涉及一种分切机的可翻转式放卷架结构。

背景技术：

2.放卷架的作用是把装载母卷，然后把母卷的材料放料出来到收卷部分。现有技术中的放卷架在上料时通常是利用上卷小车等外部设备，存在上料工序复杂、难度大的问题。中国专利文献中，cn2016213117770于2017年8月22日授权公告的名为《一种数字控制高速分切机》的实用新型专利，该申请公开了一种数字控制高速分切机，包括分切机本体，所述分切机本体底部设有底座，所述分切机本体左侧设有连接耳板，所述连接耳板上活动连接有放卷架本体，所述放卷架本体端部活动连接有转轴，所述转轴上活动连接有放卷辊，所述放卷架本体上还活动连接有液压驱动装置，所述液压驱动装置一端活动连接到分切机本体左侧壁。其不足之处在于，放卷辊的取放操作通过人工控制锁紧插销实现，操作较为繁琐，自动化程度低。

技术实现要素：

3.基于现有技术中上述不足，本实用新型提供了一种分切机的可翻转式放卷架结构，放卷架能够翻转到下侧，无需借用上卷小车等外部设备就能完成上卷，并且放卷夹头能够自动控制取放母卷，母卷的上下料效率高。

4.为了实现上述发明目的，本实用新型采用以下技术方案。

5.一种分切机的可翻转式放卷架结构，其特征是，包括相对设置的两块放卷墙板，两块放卷墙板之间跨接设有转动设置的支撑横梁，支撑横梁上滑动设有驱动侧放卷臂和非驱动侧放卷臂，驱动侧放卷臂和非驱动侧放卷臂连接设有夹紧组件；驱动侧放卷臂和非驱动侧放卷臂上分别转动设有呈同轴设置的放卷夹头，驱动侧放卷臂上设有配合位于驱动侧放卷臂上的放卷夹头的放卷驱动组件，支撑横梁上设有与支撑横梁转动轴线平行的外沿板，外沿板和放卷墙板之间设有直线驱动元件，直线驱动元件的两端分别转动连接在外沿板和放卷墙板上。

6.放卷架能够翻转到下侧，无需借用上卷小车等外部设备就能完成上卷；驱动侧放卷臂和非驱动侧放卷臂滑动设置在支撑横梁上，两放卷夹头能够通过夹紧组件控制驱动侧放卷臂和非驱动侧放卷臂滑动进而调节相应间距，自动控制取放母卷，母卷的上下料效率高。

7.作为优选，支撑横梁上设有直线导轨，驱动侧放卷臂和非驱动侧放卷臂均设有配合直线导轨的滑动块。直线导轨与滑动块配合，实现驱动侧放卷臂和非驱动侧放卷臂相对支撑横梁的滑动设置。

8.作为优选，夹紧组件包括固定设置在支撑横梁上的夹紧电机，支撑横截上转动设有传动双头丝杠，滑动块上设有与和传动双头丝杠螺纹配合的传动块，夹紧电机传动连接

传动双头丝杠。传动双头丝杠和传动块形成丝杠滑块配合结构，夹紧电机驱动传动双头丝杠转动，从而实现传动块和滑动块的滑动，完成放卷夹头的自动夹紧和松开，提高母卷的上下料效率。

9.作为优选，直线驱动元件采用驱动液压缸。通过驱动液压缸可靠控制支撑横梁的转动，进而方便的完成放卷臂的翻转，方便母卷上料。

10.作为优选，支撑横梁两端分别设有端轴，端轴与放卷墙板转动连接。通过端轴实现支撑横梁和放卷墙板的转动连接，支撑横梁的转动稳定。

11.作为优选，对应驱动侧放卷臂一侧的放卷墙板的下侧设有底板，底板上设有垂直放卷墙板的滑轨，滑轨侧面设有驱动电缸。驱动侧放卷臂所在侧的放卷墙板能够通过滑轨和驱动电缸进行位置调整，方便放卷架结构在应用前的调试。

12.作为优选，放卷驱动组件包括固定在驱动侧放卷臂上的放卷电机，驱动侧放卷臂的放卷夹头上设有与放卷电机配合的传动带轮组。通过放卷电机和传动带轮组配合，实现驱动侧放卷臂上的夹头转动驱动，实现母卷的放卷。

13.本实用新型具有如下有益效果：放卷架能够翻转到下侧，无需借用上卷小车等外部设备就能完成上卷，并且放卷夹头能够自动控制取放母卷，母卷的上下料效率高。

附图说明

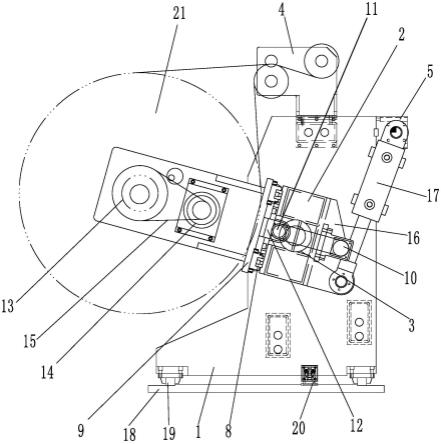

14.图1是本实用新型的结构示意图。

15.图2是本实用新型的俯视图。

16.图3是本实用新型应用的分切机整体的结构示意图。

17.图4是本实用新型中驱动侧放卷臂所在侧对应的放卷墙板的结构示意图。

18.图中：放卷墙板1

支撑横梁2

端轴3

导辊支架4

油缸连接板5

驱动侧放卷臂6

非驱动侧放卷臂7

直线导轨8

滑动块9

夹紧电机10

传动双头丝杠11

传动块12

放卷夹头13

放卷电机14

传动带轮组15

外沿板16

直线驱动元件17

底板18

滑轨19

驱动电缸20

母卷21。

具体实施方式

19.下面结合附图和具体实施例对本实用新型进行进一步的阐述。

20.实施例1，

21.如图1到图4所示，一种分切机的可翻转式放卷架结构，包括相对设置的两块放卷墙板1，两块放卷墙板1之间跨接设有转动设置的支撑横梁2，支撑横梁2两端分别设有端轴3，端轴3与放卷墙板1通过轴承转动连接。端轴3对应在放卷墙板1的中间位置。放卷墙板1的顶端设有导辊支架4。放卷墙板1后侧的上端设有油缸连接板5，支撑横梁2上滑动设有驱动侧放卷臂6和非驱动侧放卷臂7，驱动侧放卷臂6和非驱动侧放卷臂7连接设有夹紧组件；支撑横梁2上设有两段间隔设置的直线导轨8，驱动侧放卷臂6和非驱动侧放卷臂7均设有配合直线导轨8的滑动块9。夹紧组件包括固定设置在支撑横梁2上的夹紧电机10，支撑横截上转动设有传动双头丝杠11，滑动块9上设有与和传动双头丝杠11螺纹配合的传动块12，夹紧电机10传动连接传动双头丝杠11。传动双头丝杠11两端的螺纹旋向相反，夹紧电机10通过同步带轮组和同步带实现和传动双头丝杠11的转动驱动。驱动侧放卷臂6和非驱动侧放卷臂7

上分别转动设有呈同轴设置的放卷夹头13，驱动侧放卷臂6上设有配合位于驱动侧放卷臂6上的放卷夹头13的放卷驱动组件，放卷驱动组件包括固定在驱动侧放卷臂6上的放卷电机14，驱动侧放卷臂6的放卷夹头13上设有与放卷电机14配合的传动带轮组15。支撑横梁2上设有与支撑横梁2转动轴线平行的外沿板16，外沿板16和放卷墙板1之间设有直线驱动元件17，直线驱动元件17的两端分别转动连接在外沿板16和放卷墙板1上。本实施例中，直线驱动元件17采用驱动液压缸。驱动液压缸的两端分别铰接外沿板16和油缸连接板5。对应驱动侧放卷臂6一侧的放卷墙板1的下侧设有底板18，底板18上设有垂直放卷墙板1的滑轨19，滑轨19侧面设有驱动电缸20。放卷墙板1和滑轨19滑动连接。驱动电缸20连接放卷墙板1，通过驱动电缸20能够带动驱动侧放卷臂6所在侧的放卷墙板1进行前后移动，方便放卷墙板1安装前的位置调试。

22.如图3所示，放卷架位于分切机的前侧工位；驱动侧放卷臂6和非驱动侧放卷臂7滑动设置在支撑横梁2上，通过夹紧组件控制驱动侧放卷臂6和非驱动侧放卷臂7滑动，进而调节两放卷夹头13的相应间距，实现对母卷21的自动夹紧和松开，自动控制取放母卷21。驱动液压缸能够驱动外沿板16和支撑横梁2绕端轴3的转动轴线进行转动，位于支撑横梁2上的驱动侧放卷臂6和非驱动侧放卷臂7随支撑横梁2同步翻转，放卷架能够翻转到下侧，无需借用上卷小车等外部设备就能完成上卷，母卷21的上下料效率高。

技术特征：

1.一种分切机的可翻转式放卷架结构，其特征是，包括相对设置的两块放卷墙板，两块放卷墙板之间跨接设有转动设置的支撑横梁，支撑横梁上滑动设有驱动侧放卷臂和非驱动侧放卷臂，驱动侧放卷臂和非驱动侧放卷臂连接设有夹紧组件；驱动侧放卷臂和非驱动侧放卷臂上分别转动设有呈同轴设置的放卷夹头，驱动侧放卷臂上设有配合位于驱动侧放卷臂上的放卷夹头的放卷驱动组件，支撑横梁上设有与支撑横梁转动轴线平行的外沿板，外沿板和放卷墙板之间设有直线驱动元件，直线驱动元件的两端分别转动连接在外沿板和放卷墙板上。2.根据权利要求1所述的一种分切机的可翻转式放卷架结构，其特征是，所述支撑横梁上设有直线导轨，驱动侧放卷臂和非驱动侧放卷臂均设有配合直线导轨的滑动块。3.根据权利要求2所述的一种分切机的可翻转式放卷架结构，其特征是，所述夹紧组件包括固定设置在支撑横梁上的夹紧电机，支撑横截上转动设有传动双头丝杠，滑动块上设有与和传动双头丝杠螺纹配合的传动块，夹紧电机传动连接传动双头丝杠。4.根据权利要求1所述的一种分切机的可翻转式放卷架结构，其特征是，所述直线驱动元件采用驱动液压缸。5.根据权利要求1或4所述的一种分切机的可翻转式放卷架结构，其特征是，所述支撑横梁两端分别设有端轴，端轴与放卷墙板转动连接。6.根据权利要求1所述的一种分切机的可翻转式放卷架结构，其特征是，对应所述驱动侧放卷臂一侧的放卷墙板的下侧设有底板，底板上设有垂直放卷墙板的滑轨，滑轨侧面设有驱动电缸。7.根据权利要求1所述的一种分切机的可翻转式放卷架结构，其特征是，所述放卷驱动组件包括固定在驱动侧放卷臂上的放卷电机，驱动侧放卷臂的放卷夹头上设有与放卷电机配合的传动带轮组。

技术总结

本实用新型公开了一种分切机的可翻转式放卷架结构，包括相对设置的两块放卷墙板，两块放卷墙板之间跨接设有转动设置的支撑横梁，支撑横梁上滑动设有驱动侧放卷臂和非驱动侧放卷臂，驱动侧放卷臂和非驱动侧放卷臂连接设有夹紧组件；驱动侧放卷臂和非驱动侧放卷臂上分别转动设有呈同轴设置的放卷夹头，驱动侧放卷臂上设有配合位于驱动侧放卷臂上的放卷夹头的放卷驱动组件，支撑横梁上设有与支撑横梁转动轴线平行的外沿板，外沿板和放卷墙板之间设有直线驱动元件，直线驱动元件的两端分别转动连接在外沿板和放卷墙板上。本实用新型的好处是放卷架能够翻转到下侧完成上卷，放卷夹头能够自动控制取放母卷，母卷的上下料效率高。母卷的上下料效率高。母卷的上下料效率高。

技术研发人员：许炯

受保护的技术使用者：杭州大华工控技术有限公司

技术研发日：2022.04.20

技术公布日：2022/8/26
