一种新型双轴交换复卷机的制作方法

1.本实用新型涉及胶带生产设备的技术领域，特别是涉及一种新型双轴交换复卷机。

背景技术：

2.复卷机一般用于：云母带、纸张、薄膜的复卷分切、起到一切为二的作用，常用于将宽幅的卷材分切、更为后续的再次分切起到了重要的作用、是一种用于纸类、云母带、薄膜专用设备。

3.复卷机在胶带生产制造中得到广泛应用，现有的复卷机是单收卷轴，在工作时，收卷完成后需要将设备停止工作，然后将收卷轴上的成品胶带取下，并装上第二卷收卷轴后再次开启设备进行收卷，大大降低了收卷效率，导致装置的实用性较差。

技术实现要素：

4.为解决上述技术问题，本实用新型提供一种通过自动切换收卷辊，提高工作效率，提高装置实用性的双轴交换复卷机。

5.本实用新型的一种新型双轴交换复卷机，包括两组机架、四组支撑杆、放卷辊、支撑辊、主轴、辅助分切辊、第一收卷辊、第二收卷辊、两组伺服电机、收卷电机、两组连接板和动力电机，四组支撑杆的两端分别与两组机架相对内侧壁连接，两组机架的左端均设置有u型滑槽，放卷辊的两端可转动安装在两组u型滑槽内，支撑辊、主轴和辅助分切辊的两端分别与两组机架的相对内侧壁可转动连接，主轴上均布设置有多组分切刀，动力电机的前端与机架的外壁连接，动力电机的输出端延伸至机架的内侧，并且与主轴的输入端连接，第一收卷辊和第二收卷辊的两端分别与两组连接板的相对内侧壁可转动连接，第一收卷辊和第二收卷辊上均设置有从动齿轮，两组伺服电机的连接端分别与两组机架的相对外侧壁连接，两组伺服电机的输出端均延伸至两组机架的内侧，并且分别与两组连接板的相对外侧壁连接，收卷电机的前端与机架的外壁连接，收卷电机的输出端延伸至机架的内侧，并且在收卷电机的输出端上设置有主动齿轮，所述主动齿轮和第一收卷辊上的从动齿轮啮合连接。

6.本实用新型的一种新型双轴交换复卷机，还包括控电箱，控电箱的后端与机架的侧壁连接，控电箱的内部设置有空腔，控电箱的前端设置有操作口，所述操作口与控电箱的空腔连通，控电箱的空腔内设置有电气终端控制系统。

7.本实用新型的一种新型双轴交换复卷机，控电箱的前端设置有触摸显示屏，所述触摸显示屏与电气终端控制系统电连接。

8.本实用新型的一种新型双轴交换复卷机，还包括门，门的侧壁与控电箱的操作口通过铰链可转动连接。

9.本实用新型的一种新型双轴交换复卷机，门上设置有门锁。

10.本实用新型的一种新型双轴交换复卷机，还包括报警信号灯，报警信号灯的底端与控电箱的顶端连接。

11.本实用新型的一种新型双轴交换复卷机，还包括防护罩，防护罩的侧壁与两组机架的相对内侧壁连接，所述防护罩的底端设置有与多组分切刀旋转轨迹相匹配的弧面。

12.本实用新型的一种新型双轴交换复卷机，还包括四组地脚，四组地脚的顶端分别与下方的两组支撑杆的底端螺纹连接。

13.与现有技术相比本实用新型的有益效果为：将缠绕有胶带的放卷辊安装在两组机架的u型滑槽内，牵引出胶带的输出端经支撑辊的外壁后至主轴和辅助分切辊之间，主轴上的多组分切刀与辅助分切辊配合将胶带分切成若干份尺寸相等的成品胶带，分切的成品胶带缠绕在第一收卷辊上，打开动力电机，动力电机输出动力输送至主轴，主轴带动多组分切刀旋转，之后打开收卷电机，收卷电机输出动力输送至主动齿轮，主动齿轮通过从动齿轮带动第一收卷辊旋转，第一收卷辊牵引放卷辊上的胶带进行分切，分切后的胶带复卷在第一收卷辊上，待第一收卷辊上的胶带复卷圈数达到要求时，同时打开两组伺服电机，两组伺服电机输出相等的扭矩带动两组连接板旋转半周，割断第一收卷辊上复卷胶带的输入端，分切后的胶带复卷在第二收卷辊上，第二收卷辊上的从动齿轮与主动齿轮啮合，收卷电机带动第二收卷辊旋转，第二收卷辊牵引放卷辊上的胶带继续分切复卷，取下第一收卷辊上的成品胶带，完成自动切换收卷辊，提高工作效率，提高装置的实用性。

附图说明

14.图1是本实用新型的结构示意图；

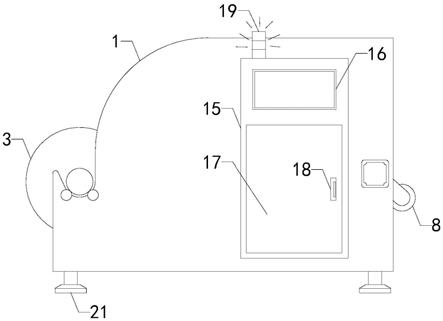

15.图2是本实用新型的主视结构示意图；

16.图3是本实用新型的右视结构示意图；

17.图4是本实用新型的俯视结构示意图；

18.图5是图3中a的局部放大结构示意图；

19.附图中标记：1、机架；2、支撑杆；3、放卷辊；4、支撑辊；5、主轴；6、辅助分切辊；7、第一收卷辊；8、第二收卷辊；9、伺服电机；10、收卷电机；11、连接板；12、主动齿轮；13、从动齿轮；14、动力电机；15、控电箱；16、触摸显示屏；17、门；18、门锁；19、报警信号灯；20、防护罩；21、地脚。

具体实施方式

20.下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

21.如图1至图5所示，本实用新型的一种新型双轴交换复卷机，包括两组机架1、四组支撑杆2、放卷辊3、支撑辊4、主轴5、辅助分切辊6、第一收卷辊7、第二收卷辊8、两组伺服电机9、收卷电机10、两组连接板11和动力电机14，四组支撑杆2的两端分别与两组机架1相对内侧壁连接，两组机架1的左端均设置有u型滑槽，放卷辊3的两端可转动安装在两组u型滑槽内，支撑辊4、主轴5和辅助分切辊6的两端分别与两组机架1的相对内侧壁可转动连接，主轴5上均布设置有多组分切刀，动力电机14的前端与机架1的外壁连接，动力电机14的输出端延伸至机架1的内侧，并且与主轴5的输入端连接，第一收卷辊7和第二收卷辊8的两端分别与两组连接板11的相对内侧壁可转动连接，第一收卷辊7和第二收卷辊8上均设置有从动

齿轮13，两组伺服电机9的连接端分别与两组机架1的相对外侧壁连接，两组伺服电机9的输出端均延伸至两组机架1的内侧，并且分别与两组连接板11的相对外侧壁连接，收卷电机10的前端与机架1的外壁连接，收卷电机10的输出端延伸至机架1的内侧，并且在收卷电机10的输出端上设置有主动齿轮12，所述主动齿轮12和第一收卷辊7上的从动齿轮13啮合连接；将缠绕有胶带的放卷辊3安装在两组机架1的u型滑槽内，牵引出胶带的输出端经支撑辊4的外壁后至主轴5和辅助分切辊6之间，主轴5上的多组分切刀与辅助分切辊6配合将胶带分切成若干份尺寸相等的成品胶带，分切的成品胶带缠绕在第一收卷辊7上，打开动力电机14，动力电机14输出动力输送至主轴5，主轴5带动多组分切刀旋转，之后打开收卷电机10，收卷电机10输出动力输送至主动齿轮12，主动齿轮12通过从动齿轮13带动第一收卷辊7旋转，第一收卷辊7牵引放卷辊3上的胶带进行分切，分切后的胶带复卷在第一收卷辊7上，待第一收卷辊7上的胶带复卷圈数达到要求时，同时打开两组伺服电机9，两组伺服电机9输出相等的扭矩带动两组连接板11旋转半周，割断第一收卷辊7上复卷胶带的输入端，分切后的胶带复卷在第二收卷辊8上，第二收卷辊8上的从动齿轮13与主动齿轮12啮合，收卷电机10带动第二收卷辊8旋转，第二收卷辊8牵引放卷辊3上的胶带继续分切复卷，取下第一收卷辊7上的成品胶带，完成自动切换收卷辊，提高工作效率，提高装置的实用性。

22.本实用新型的一种新型双轴交换复卷机，还包括控电箱15，控电箱15的后端与机架1的侧壁连接，控电箱15的内部设置有空腔，控电箱15的前端设置有操作口，所述操作口与控电箱15的空腔连通，控电箱15的空腔内设置有电气终端控制系统；通过设置控电箱15，控电箱15空腔内的电气终端控制系统自动控制装置的启停和自动切换两组收卷辊，实现自动化运行，提高装置的实用性。

23.本实用新型的一种新型双轴交换复卷机，控电箱15的前端设置有触摸显示屏16，所述触摸显示屏16与电气终端控制系统电连接；通过设置触摸显示屏16，便于对装置进行编程输入，提高装置的便利性。

24.本实用新型的一种新型双轴交换复卷机，还包括门17，门17的侧壁与控电箱15的操作口通过铰链可转动连接；通过设置门17，防止空气中的粉尘进入控电箱15的空腔内附着在电气终端控制系统上，影响设备的散热，提高装置的安全性。

25.本实用新型的一种新型双轴交换复卷机，门17上设置有门锁18；通过设置门锁18，防止门17因装置的振动而导致无法关闭，提高装置的实用性。

26.本实用新型的一种新型双轴交换复卷机，还包括报警信号灯19，报警信号灯19的底端与控电箱15的顶端连接；通过设置报警信号灯19，当设备运转过程中出现故障发出报警信号，便于操作员及时发现，提高装置的可靠性。

27.本实用新型的一种新型双轴交换复卷机，还包括防护罩20，防护罩20的侧壁与两组机架1的相对内侧壁连接，所述防护罩20的底端设置有与多组分切刀旋转轨迹相匹配的弧面；通过设置防护罩20，防止多组分切刀在运转过程中对操作员造成伤害，提高装置的安全性。

28.本实用新型的一种新型双轴交换复卷机，还包括四组地脚21，四组地脚21的顶端分别与下方的两组支撑杆2的底端螺纹连接；通过设置四组地脚21，使装置的水平高度可进行调节，提高装置的稳定性。

29.本实用新型的一种新型双轴交换复卷机，其在工作时，首先将缠绕有胶带的放卷

辊安装在两组机架的u型滑槽内，之后牵引出胶带的输出端经支撑辊的外壁后至主轴和辅助分切辊之间，主轴上的多组分切刀与辅助分切辊配合将胶带分切成若干份尺寸相等的成品胶带，分切的成品胶带缠绕在第一收卷辊上，然后打开动力电机，动力电机输出动力输送至主轴，主轴带动多组分切刀旋转，之后打开收卷电机，收卷电机输出动力输送至主动齿轮，主动齿轮通过从动齿轮带动第一收卷辊旋转，第一收卷辊牵引放卷辊上的胶带进行分切，分切后的胶带复卷在第一收卷辊上，待第一收卷辊上的胶带复卷圈数达到要求时，同时打开两组伺服电机，两组伺服电机输出相等的扭矩带动两组连接板旋转半周，割断第一收卷辊上复卷胶带的输入端，分切后的胶带复卷在第二收卷辊上，第二收卷辊上的从动齿轮与主动齿轮啮合，收卷电机带动第二收卷辊旋转，第二收卷辊牵引放卷辊上的胶带继续分切复卷，取下第一收卷辊上的成品胶带即可。

30.本实用新型的一种新型双轴交换复卷机，其安装方式、连接方式或设置方式均为常见机械方式，只要能够达成其有益效果的均可进行实施；本实用新型的一种新型双轴交换复卷机的伺服电机、收卷电机、动力电机和触摸显示屏为市面上采购，本行业内技术人员只需按照其附带的使用说明书进行安装和操作即可。

31.以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本实用新型的保护范围。

技术特征：

1.一种新型双轴交换复卷机，其特征在于，包括两组机架(1)、四组支撑杆(2)、放卷辊(3)、支撑辊(4)、主轴(5)、辅助分切辊(6)、第一收卷辊(7)、第二收卷辊(8)、两组伺服电机(9)、收卷电机(10)、两组连接板(11)和动力电机(14)，四组支撑杆(2)的两端分别与两组机架(1)相对内侧壁连接，两组机架(1)的左端均设置有u型滑槽，放卷辊(3)的两端可转动安装在两组u型滑槽内，支撑辊(4)、主轴(5)和辅助分切辊(6)的两端分别与两组机架(1)的相对内侧壁可转动连接，主轴(5)上均布设置有多组分切刀，动力电机(14)的前端与机架(1)的外壁连接，动力电机(14)的输出端延伸至机架(1)的内侧，并且与主轴(5)的输入端连接，第一收卷辊(7)和第二收卷辊(8)的两端分别与两组连接板(11)的相对内侧壁可转动连接，第一收卷辊(7)和第二收卷辊(8)上均设置有从动齿轮(13)，两组伺服电机(9)的连接端分别与两组机架(1)的相对外侧壁连接，两组伺服电机(9)的输出端均延伸至两组机架(1)的内侧，并且分别与两组连接板(11)的相对外侧壁连接，收卷电机(10)的前端与机架(1)的外壁连接，收卷电机(10)的输出端延伸至机架(1)的内侧，并且在收卷电机(10)的输出端上设置有主动齿轮(12)，所述主动齿轮(12)和第一收卷辊(7)上的从动齿轮(13)啮合连接。2.如权利要求1所述的一种新型双轴交换复卷机，其特征在于，还包括控电箱(15)，控电箱(15)的后端与机架(1)的侧壁连接，控电箱(15)的内部设置有空腔，控电箱(15)的前端设置有操作口，所述操作口与控电箱(15)的空腔连通，控电箱(15)的空腔内设置有电气终端控制系统。3.如权利要求2所述的一种新型双轴交换复卷机，其特征在于，控电箱(15)的前端设置有触摸显示屏(16)，所述触摸显示屏(16)与电气终端控制系统电连接。4.如权利要求3所述的一种新型双轴交换复卷机，其特征在于，还包括门(17)，门(17)的侧壁与控电箱(15)的操作口通过铰链可转动连接。5.如权利要求4所述的一种新型双轴交换复卷机，其特征在于，门(17)上设置有门锁(18)。6.如权利要求5所述的一种新型双轴交换复卷机，其特征在于，还包括报警信号灯(19)，报警信号灯(19)的底端与控电箱(15)的顶端连接。7.如权利要求6所述的一种新型双轴交换复卷机，其特征在于，还包括防护罩(20)，防护罩(20)的侧壁与两组机架(1)的相对内侧壁连接，所述防护罩(20)的底端设置有与多组分切刀旋转轨迹相匹配的弧面。8.如权利要求7所述的一种新型双轴交换复卷机，其特征在于，还包括四组地脚(21)，四组地脚(21)的顶端分别与下方的两组支撑杆(2)的底端螺纹连接。

技术总结

本实用新型涉及胶带生产设备的技术领域，特别是涉及一种新型双轴交换复卷机，其通过自动切换收卷辊，提高工作效率，提高装置的实用性；包括两组机架、四组支撑杆、放卷辊、支撑辊、主轴、辅助分切辊、第一收卷辊、第二收卷辊、两组伺服电机、收卷电机、两组连接板和动力电机，四组支撑杆的两端分别与两组机架相对内侧壁连接，两组机架的左端均设置有U型滑槽，放卷辊的两端可转动安装在两组U型滑槽内，支撑辊、主轴和辅助分切辊的两端分别与两组机架的相对内侧壁可转动连接，主轴上均布设置有多组分切刀，动力电机的前端与机架的外壁连接，动力电机的输出端延伸至机架的内侧，并且与主轴的输入端连接。入端连接。入端连接。

技术研发人员：赵满俊

受保护的技术使用者：太仓煜煜塑胶有限公司

技术研发日：2020.09.21

技术公布日：2021/6/4
