一种数控纸管精切机的滑轨防护结构的制作方法

本实用新型涉及纸管生产技术领域，具体为一种数控纸管精切机的滑轨防护结构。

背景技术：

纸管精切机是斜卷机的配套设备，它的主要目的是将纸管进行二次精确切割，目前有两种比较主流的机型，一种是纯机械的行星式纸管精切机，另一种是采用伺服定位的自动纸管精切机，传统的精切机需要人工来调整十分的不方便而且定位精度不高，纸管精切机可调整模具快速反向旋转，两相向作用力一致，可调范围大，操作灵活方便，便于调整纸管长度，磨头轴上带有锁紧螺纹，能确保纸管长度的稳定性。

数控纸管精切机采用滑轨来对刀盘进行移动，但是现有数控纸管精切机不具备对滑轨进行防护的效果，纸管在切割时容易产生纸屑并吸附在滑轨的表面，当刀盘在滑轨的表面往复移动时，纸屑容易与润滑油混合并形成油污，阻碍刀盘的正常移动。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种数控纸管精切机的滑轨防护结构，具备对滑轨进行防护等优点，解决了现有数控纸管精切机不具备对滑轨进行防护的效果，纸管在切割时容易产生纸屑并吸附在滑轨的表面，当刀盘在滑轨的表面往复移动时，纸屑容易与润滑油混合并形成油污，阻碍刀盘正常移动的问题。

（二）技术方案

为实现上述的目的，本实用新型提供如下技术方案：一种数控纸管精切机的滑轨防护结构，包括精切装置本体，所述精切装置本体的顶部固定连接有滑轨本体，所述滑轨本体的表面滑动连接有刀盘本体，所述精切装置本体顶部的左侧与右侧均固定连接有位于滑轨本体外侧的立板，所述立板的内侧活动连接有套设在滑轨本体表面的防护罩，所述防护罩远离立板的一侧固定连接有梯形块，所述刀盘本体的左侧与右侧均开设有梯形槽，所述梯形块与梯形槽滑动连接，所述立板的顶部固定连接有连接块，所述连接块的内侧通过销轴活动连接有挤压板，所述挤压板与防护罩的表面接触，所述挤压板的外侧固定连接有位于立板外侧的定位柱。

优选的，所述防护罩的表面设置有若干褶皱，所述褶皱由凹槽与凸起组成，所述褶皱的数量为若干个且均匀对称排列。

优选的，所述立板的外侧通过轴承活动连接有螺杆，所述螺杆的表面螺纹连接有位于定位柱内部的凸轮，所述凸轮的外表面与定位柱的表面接触。

优选的，所述螺杆远离立板的一端固定连接有位于凸轮外侧的转轮，所述转轮的表面套设有加压套，所述加压套的表面开设有防滑纹。

优选的，所述立板的外侧固定连接有套设在螺杆表面的硅胶垫，所述硅胶垫的内表面与螺杆的表面接触，所述硅胶垫位于凸轮的内侧。

优选的，所述凸轮的表面开设有传动槽，所述传动槽的数量为四个且围绕转轮均匀对称排列。

（三）有益效果

与现有技术相比，本实用新型提供了一种数控纸管精切机的滑轨防护结构，具备以下有益效果：

1、该数控纸管精切机的滑轨防护结构，通过将防护罩套设在滑轨本体的表面并将梯形块移动至梯形槽的内部，然后将防护罩远离刀盘本体的一侧移动至立板的内侧并与立板的表面平行，使用者旋转挤压板使挤压板以连接块为轴心旋转并与防护罩的表面接触，能够对防护罩起到挤压固定的效果，解决了现有数控纸管精切机不具备对滑轨进行防护的效果，纸管在切割时容易产生纸屑并吸附在滑轨的表面，当刀盘在滑轨的表面往复移动时，纸屑容易与润滑油混合并形成油污，阻碍刀盘正常移动的问题，该数控纸管精切机的滑轨防护结构，具备对滑轨进行防护等优点。

2、该数控纸管精切机的滑轨防护结构，通过设置褶皱，能够便于防护罩进行收缩，防止防护罩在移动过程中翘起或发生倾斜，而且褶皱在收缩过程中会出现倾斜面，可以使落在防护罩表面的纸屑滑落，通过设置螺杆与凸轮，能够对定位柱起到固定的效果，防止定位柱在防护罩收缩过程中移动，导致防护罩与挤压板脱离接触的情况出现，通过设置转轮与加压套，能够便于使用者旋转螺杆，可以提高转轮与使用者手部的摩擦力，防止使用者手部出现磨损，通过设置硅胶垫，能够提高螺杆与立板的接触面积，同时可以减少凸轮在移动过量时与立板出现的摩擦，通过设置传动槽，能够减少凸轮的重量，便于使用者对凸轮进行限位，提高凸轮的实用性与灵活性。

附图说明

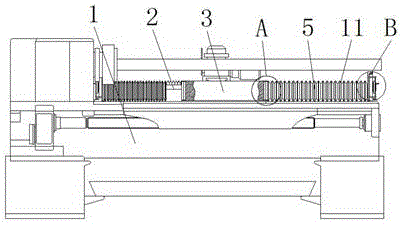

图1为本实用新型结构示意图；

图2为本实用新型局部结构主视剖面示意图；

图3为本实用新型局部结构右视示意图；

图4为本实用新型图1中a处放大结构示意图；

图5为本实用新型图1中b处放大结构示意图。

图中：1精切装置本体、2滑轨本体、3刀盘本体、4立板、5防护罩、6梯形块、7梯形槽、8连接块、9挤压板、10定位柱、11褶皱、12螺杆、13凸轮、14转轮、15加压套、16硅胶垫、17传动槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，一种数控纸管精切机的滑轨防护结构，包括精切装置本体1，精切装置本体1的顶部固定连接有滑轨本体2，滑轨本体2的表面滑动连接有刀盘本体3，精切装置本体1顶部的左侧与右侧均固定连接有位于滑轨本体2外侧的立板4，立板4的内侧活动连接有套设在滑轨本体2表面的防护罩5，防护罩5的表面设置有若干褶皱11，褶皱11由凹槽与凸起组成，褶皱11的数量为若干个且均匀对称排列，通过设置褶皱11，能够便于防护罩5进行收缩，防止防护罩5在移动过程中翘起或发生倾斜，而且褶皱11在收缩过程中会出现倾斜面，可以使落在防护罩5表面的纸屑滑落，防护罩5远离立板4的一侧固定连接有梯形块6，刀盘本体3的左侧与右侧均开设有梯形槽7，梯形块6与梯形槽7滑动连接，立板4的顶部固定连接有连接块8，连接块8的内侧通过销轴活动连接有挤压板9，挤压板9与防护罩5的表面接触，挤压板9的外侧固定连接有位于立板4外侧的定位柱10，立板4的外侧通过轴承活动连接有螺杆12，螺杆12的表面螺纹连接有位于定位柱10内部的凸轮13，凸轮13的外表面与定位柱10的表面接触，通过设置螺杆12与凸轮13，能够对定位柱10起到固定的效果，防止定位柱10在防护罩5收缩过程中移动，导致防护罩5与挤压板9脱离接触的情况出现，螺杆12远离立板4的一端固定连接有位于凸轮13外侧的转轮14，转轮14的表面套设有加压套15，加压套15的表面开设有防滑纹，通过设置转轮14与加压套15，能够便于使用者旋转螺杆12，可以提高转轮14与使用者手部的摩擦力，防止使用者手部出现磨损，立板4的外侧固定连接有套设在螺杆12表面的硅胶垫16，硅胶垫16的内表面与螺杆12的表面接触，硅胶垫16位于凸轮13的内侧，通过设置硅胶垫16，能够提高螺杆12与立板4的接触面积，同时可以减少凸轮13在移动过量时与立板4出现的摩擦，凸轮13的表面开设有传动槽17，传动槽17的数量为四个且围绕转轮14均匀对称排列，通过设置传动槽17，能够减少凸轮13的重量，便于使用者对凸轮13进行限位，提高凸轮13的实用性与灵活性。

在使用时，通过将防护罩5套设在滑轨本体2的表面并将梯形块6移动至梯形槽7的内部，然后将防护罩5远离刀盘本体3的一侧移动至立板4的内侧并与立板4的表面平行，使用者旋转挤压板9使挤压板9以连接块8为轴心旋转并与防护罩5的表面接触，同时挤压板9带动定位柱10移动至立板4的两侧，转动转轮14使转轮14带动螺杆12旋转，凸轮13首先跟随螺杆12进行移动并改变放置角度，当凸轮13从纵向放置移动为横向放置且位于定位柱10的内部时，使用者将手指移动至传动槽17的内部并与凸轮13进行阻挡，同时再次转动转轮14，使凸轮13通过使用者手指的限位向远离立板4的一侧移动并与定位柱10的表面接触时，凸轮13对定位柱10释放挤压力并使挤压板9与防护罩5的表面紧密贴合，从而完成防护罩5的固定操作并达到对滑轨本体2进行防护的效果。

综上所述，该数控纸管精切机的滑轨防护结构，通过将防护罩5套设在滑轨本体2的表面并将梯形块6移动至梯形槽7的内部，然后将防护罩5远离刀盘本体3的一侧移动至立板4的内侧并与立板4的表面平行，使用者旋转挤压板9使挤压板9以连接块8为轴心旋转并与防护罩5的表面接触，能够对防护罩5起到挤压固定的效果，解决了现有数控纸管精切机不具备对滑轨进行防护的效果，纸管在切割时容易产生纸屑并吸附在滑轨的表面，当刀盘在滑轨的表面往复移动时，纸屑容易与润滑油混合并形成油污，阻碍刀盘正常移动的问题，该数控纸管精切机的滑轨防护结构，具备对滑轨进行防护等优点。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.一种数控纸管精切机的滑轨防护结构，包括精切装置本体（1），其特征在于：所述精切装置本体（1）的顶部固定连接有滑轨本体（2），所述滑轨本体（2）的表面滑动连接有刀盘本体（3），所述精切装置本体（1）顶部的左侧与右侧均固定连接有位于滑轨本体（2）外侧的立板（4），所述立板（4）的内侧活动连接有套设在滑轨本体（2）表面的防护罩（5），所述防护罩（5）远离立板（4）的一侧固定连接有梯形块（6），所述刀盘本体（3）的左侧与右侧均开设有梯形槽（7），所述梯形块（6）与梯形槽（7）滑动连接，所述立板（4）的顶部固定连接有连接块（8），所述连接块（8）的内侧通过销轴活动连接有挤压板（9），所述挤压板（9）与防护罩（5）的表面接触，所述挤压板（9）的外侧固定连接有位于立板（4）外侧的定位柱（10）。

2.根据权利要求1所述的一种数控纸管精切机的滑轨防护结构，其特征在于：所述防护罩（5）的表面设置有若干褶皱（11），所述褶皱（11）由凹槽与凸起组成，所述褶皱（11）的数量为若干个且均匀对称排列。

3.根据权利要求1所述的一种数控纸管精切机的滑轨防护结构，其特征在于：所述立板（4）的外侧通过轴承活动连接有螺杆（12），所述螺杆（12）的表面螺纹连接有位于定位柱（10）内部的凸轮（13），所述凸轮（13）的外表面与定位柱（10）的表面接触。

4.根据权利要求3所述的一种数控纸管精切机的滑轨防护结构，其特征在于：所述螺杆（12）远离立板（4）的一端固定连接有位于凸轮（13）外侧的转轮（14），所述转轮（14）的表面套设有加压套（15），所述加压套（15）的表面开设有防滑纹。

5.根据权利要求3所述的一种数控纸管精切机的滑轨防护结构，其特征在于：所述立板（4）的外侧固定连接有套设在螺杆（12）表面的硅胶垫（16），所述硅胶垫（16）的内表面与螺杆（12）的表面接触，所述硅胶垫（16）位于凸轮（13）的内侧。

6.根据权利要求3所述的一种数控纸管精切机的滑轨防护结构，其特征在于：所述凸轮（13）的表面开设有传动槽（17），所述传动槽（17）的数量为四个且围绕转轮（14）均匀对称排列。

技术总结

本实用新型公开了一种数控纸管精切机的滑轨防护结构，包括精切装置本体，所述精切装置本体的顶部固定连接有滑轨本体，所述滑轨本体的表面滑动连接有刀盘本体，所述精切装置本体顶部的左侧与右侧均固定连接有位于滑轨本体外侧的立板，所述立板的内侧活动连接有套设在滑轨本体表面的防护罩，所述防护罩远离立板的一侧固定连接有梯形块。该数控纸管精切机的滑轨防护结构解决了现有数控纸管精切机不具备对滑轨进行防护的效果，纸管在切割时容易产生纸屑并吸附在滑轨的表面，当刀盘在滑轨的表面往复移动时，纸屑容易与润滑油混合并形成油污，阻碍刀盘正常移动的问题，该数控纸管精切机的滑轨防护结构，具备对滑轨进行防护等优点。

技术研发人员：曹秀云

受保护的技术使用者：桐乡博奥包装材料有限公司

技术研发日：2019.08.29

技术公布日：2020.06.12
