复卷机控制系统及复卷机控制系统的控制方法与流程

本申请属于复卷机，尤其涉及一种复卷机控制系统及复卷机控制系统的控制方法。

背景技术：

1、隔膜生产过程，需要对隔膜信息切分检测和复卷剔除，在进行复卷时，需要人工寻找复卷开始位置和结束位置，再人工操作复卷机执行复卷操作，人工操作繁琐、费时，且复卷开始位置和结束位置的准确度低，不仅会对复卷造成影响，严重还可能影响剔除缺陷效率。

技术实现思路

1、本申请旨在至少解决现有技术中存在的技术问题之一。为此，本申请提出一种复卷机控制系统及复卷机控制系统的控制方法，可以提高复卷机的复卷效率。

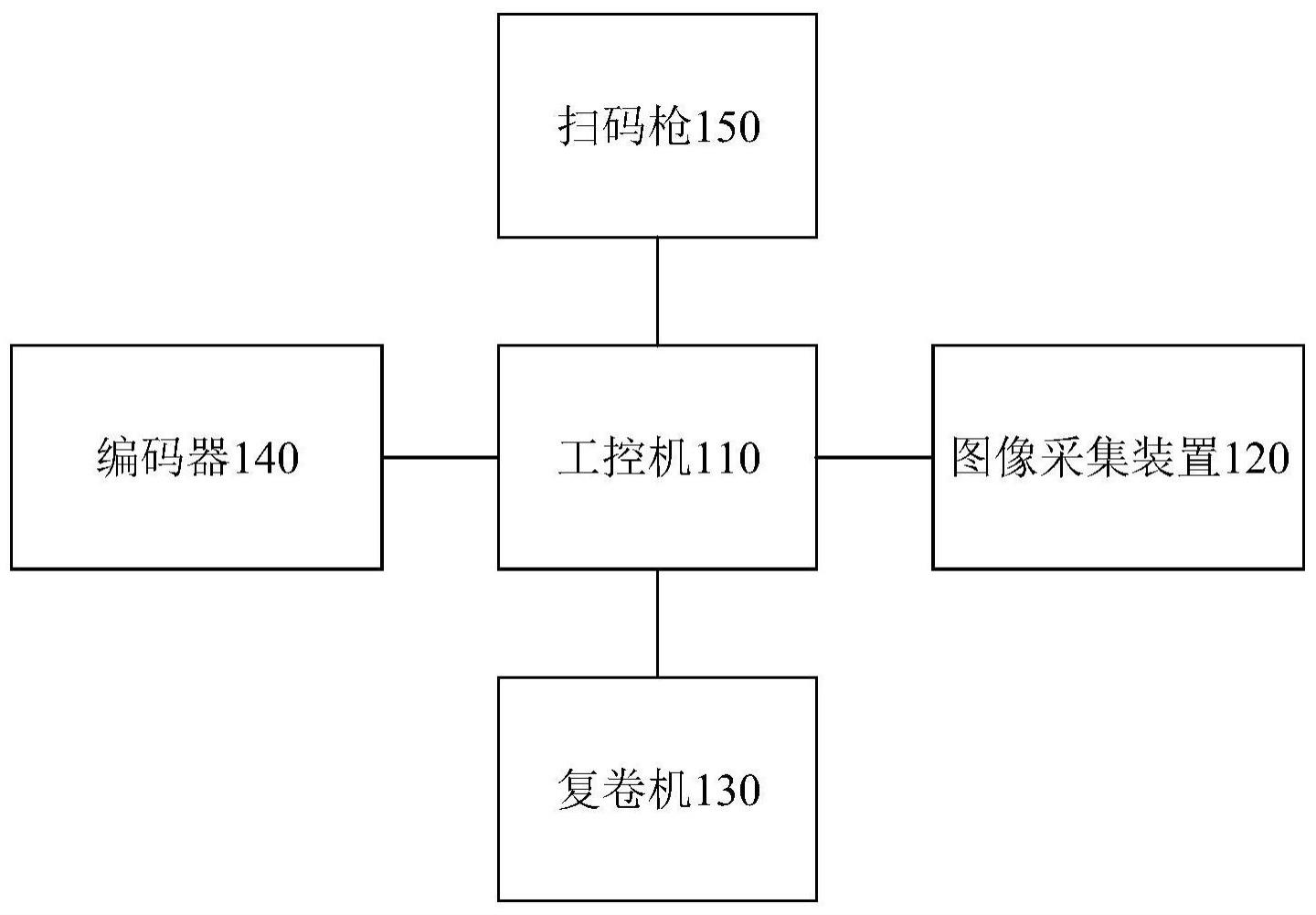

2、第一方面，本申请提供了一种复卷机控制系统，该系统包括：

3、复卷机，所述复卷机用于对隔膜执行复卷操作；

4、图像采集装置，所述图像采集装置设置于所述复卷机，所述图像采集装置用于采集所述复卷机中所述隔膜的隔膜图像；

5、工控机，所述工控机与所述复卷机和所述图像采集装置电连接，所述工控机用于基于所述隔膜图像，确定所述隔膜的复卷起止位置，并基于所述复卷起止位置，控制所述复卷机的复卷操作。

6、根据本申请的复卷机的控制系统，通过工控机使用图像识别技术，获取到隔膜的复卷起止位置，降低了隔膜的复卷起止位置的识别时间，提高了隔膜的复卷起止位置的识别准确率和复卷机的复卷效率。

7、根据本申请的一个实施例，还包括：

8、缺陷数据获取装置，所述缺陷数据获取装置用于获取所述隔膜的缺陷数据，并将所述缺陷数据输出至所述工控机；

9、所述工控机与所述缺陷数据获取装置电连接，所述工控机用于基于所述缺陷数据，控制所述复卷机对所述隔膜执行缺陷剔除操作。

10、根据本申请的一个实施例，所述缺陷数据获取装置为扫码枪，所述扫码枪用于扫描所述隔膜的标识码，以获取所述隔膜对应的所述缺陷数据。

11、根据本申请的一个实施例，所述隔膜在所述复卷起止位置设有位置标志物，所述隔膜图像包括所述位置标志物的像素信息，所述工控机用于基于所述位置标志物的像素信息，确定所述复卷起止位置。

12、根据本申请的一个实施例，所述工控机用于将所述隔膜图像输入至目标检测模型中，获得所述目标检测模型输出的所述复卷起止位置；

13、其中，所述目标检测模型是基于样本隔膜图像训练得到的，所述样本隔膜图像包括样本隔膜的像素信息，所述样本隔膜设有样本位置标志物。

14、根据本申请的一个实施例，还包括：

15、编码器，所述编码器设置于所述复卷机，所述编码器用于读取所述隔膜的复卷长度。

16、第二方面，本申请提供了一种复卷机控制系统的控制方法，该方法包括：

17、控制图像采集装置获取隔膜的隔膜图像；

18、基于所述隔膜图像，确定所述隔膜的复卷起止位置；

19、基于所述复卷起止位置，控制复卷机的复卷操作。

20、根据本申请的复卷机控制系统的控制方法，通过图像识别技术，获取到隔膜的复卷起止位置，降低了隔膜的复卷起止位置的识别时间，提高了隔膜的复卷起止位置的识别准确率和复卷机的复卷效率。

21、根据本申请的一个实施例，所述基于所述隔膜图像，确定所述隔膜的复卷起止位置，包括：

22、基于所述复卷起止位置和所述隔膜的缺陷数据，控制所述复卷机对所述隔膜执行缺陷剔除操作；

23、其中，所述缺陷数据通过缺陷数据获取装置获取得到。

24、根据本申请的一个实施例，所述隔膜在所述复卷起止位置设有位置标志物，所述隔膜图像包括所述位置标志物的像素信息，所述基于所述隔膜图像，确定所述隔膜的复卷起止位置，包括：

25、基于所述位置标志物的像素信息，确定所述复卷起止位置。

26、第三方面，本申请提供了一种复卷机控制系统的控制装置，该装置包括：

27、获取模块，用于控制图像采集装置获取隔膜的隔膜图像；

28、第一处理模块，用于基于隔膜图像，确定隔膜的复卷起止位置；

29、第二处理模块，用于基于复卷起止位置，控制复卷机的复卷操作。

30、根据本申请的复卷机控制系统的控制装置，通过图像识别技术，获取到隔膜的复卷起止位置，降低了隔膜的复卷起止位置的识别时间，提高了隔膜的复卷起止位置的识别准确率和复卷机的复卷效率。

31、第四方面，本申请提供了一种电子设备，包括存储器、处理器及存储在所述存储器上并可在所述处理器上运行的计算机程序，所述处理器执行所述计算机程序时实现如上述第二方面所述的复卷机控制系统的控制方法。

32、第五方面，本申请提供了一种非暂态计算机可读存储介质，其上存储有计算机程序，所述计算机程序被处理器执行时实现如上述第二方面所述的复卷机控制系统的控制方法。

33、第六方面，本申请提供了一种计算机程序产品，包括计算机程序，所述计算机程序被处理器执行时实现如上述第二方面所述的复卷机控制系统的控制方法。

34、本申请的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本申请的实践了解到。

技术特征：

1.一种复卷机控制系统，其特征在于，包括：

2.根据权利要求1所述的复卷机控制系统，其特征在于，还包括：

3.根据权利要求2所述的复卷机控制系统，其特征在于，所述缺陷数据获取装置为扫码枪，所述扫码枪用于扫描所述隔膜的标识码，以获取所述隔膜对应的所述缺陷数据。

4.根据权利要求1所述的复卷机控制系统，其特征在于，所述隔膜在所述复卷起止位置设有位置标志物，所述隔膜图像包括所述位置标志物的像素信息，所述工控机用于基于所述位置标志物的像素信息，确定所述复卷起止位置。

5.根据权利要求4所述的复卷机控制系统，其特征在于，所述工控机用于将所述隔膜图像输入至目标检测模型中，获得所述目标检测模型输出的所述复卷起止位置；

6.根据权利要求1-5任一项所述的复卷机控制系统，其特征在于，还包括：

7.一种基于权利要求1-6任一项所述复卷机控制系统的控制方法，其特征在于，包括：

8.根据权利要求7所述的复卷机控制系统的控制方法，其特征在于，所述基于所述隔膜图像，确定所述隔膜的复卷起止位置，包括：

9.根据权利要求7所述的复卷机控制系统的控制方法，其特征在于，所述隔膜在所述复卷起止位置设有位置标志物，所述隔膜图像包括所述位置标志物的像素信息，所述基于所述隔膜图像，确定所述隔膜的复卷起止位置，包括：

10.一种电子设备，包括存储器、处理器及存储在存储器上并可在处理器上运行的计算机程序，其特征在于，所述处理器执行所述程序时实现如权利要求7-9所述复卷机控制系统的控制方法。

技术总结

本申请公开了一种复卷机控制系统及复卷机控制系统的控制方法，属于复卷机技术领域。所述复卷机控制系统包括：复卷机，所述复卷机用于执行对隔膜的复卷操作；图像采集装置，所述图像采集装置设置于所述复卷机，所述图像采集装置用于采集所述复卷机中所述隔膜的隔膜图像；工控机，所述工控机与所述复卷机和所述图像采集装置电连接，所述工控机用于基于所述隔膜图像，确定所述隔膜的复卷起止位置，并基于所述复卷起止位置，控制所述复卷机的复卷操作。该系统通过工控机使用图像识别技术，获取到隔膜的复卷起止位置，降低了隔膜的复卷起止位置的识别时间，提高了隔膜的复卷起止位置的识别准确率和复卷机的复卷效率。

技术研发人员：朱运鹏,牛鹏飞,刘玉周,包振健

受保护的技术使用者：凌云光技术股份有限公司

技术研发日：

技术公布日：2024/1/13
