双轴切换式复卷机的制作方法

1.本实用新型涉及绝缘纸制造领域，尤其涉及一种双轴切换式复卷机。

背景技术：

2.绝缘纸是电绝缘用纸的总称， 用作电缆、线圈等各项电器设备的绝缘材料，具有良好的绝缘性能和机械强度。绝缘纸一般由多层纸质和薄膜复合而成，并在复合工艺完成后，将绝缘纸收集到收卷辊上形成纸卷。传统的绝缘纸在收卷完成后进行人工上下料的过程中，收卷机需要停机等待，效率较低，制造成本高。同时收卷机结构复杂，制成的纸卷会出现纸卷松弛、褶皱和端面不平的问题，品质得不到保证。

技术实现要素：

3.本实用新型要解决的技术问题是传统的绝缘纸在收卷完成后进行人工上下料的过程中，收卷机需要停机等待，效率较低，制造成本高。同时收卷机结构复杂，制成的纸卷会出现纸卷松弛、褶皱和端面不平的问题，品质得不到保证，本实用新型提供了一种双轴切换式复卷机来解决上述问题。

4.本实用新型解决其技术问题所采用的技术方案是：一种双轴切换式复卷机，包括转动安装在固定机架上的转盘，所述转盘的转动轴心沿水平方向设置，所述转盘上设置有安装盘，所述安装盘上固定安装有供收卷辊套设的定位柱，所述定位柱平行于所述转盘的转动轴心设置，所述转盘上，远离所述定位柱的端面上安装有第一驱动电机，所述第一驱动电机的输出轴与所述安装盘相连接，并能驱动所述安装盘转动，所述安装盘的数量为二个，二个安装盘对称设置在所述转盘上；所述复卷机还包括与所述定位柱平行设置的压辊，所述压辊通过气动执行机构安装在固定的机架上，所述气动执行机构可驱动所述压辊作靠近或远离所述收卷辊状态的调节，待收卷的绝缘纸经过所述压辊换向后卷绕在所述收卷辊上形成纸卷。

5.进一步地：所述气动执行机构包括支撑轴和位于所述支撑轴两端的支架，所述压辊固定安装在所述支撑轴上，所述支撑轴转动安装在所述支架上，所述气动执行机构还包括转轴、连接杆和驱动气缸，所述转轴平行于所述支撑轴设置，并转动安装在所述机架上，所述支架的底部固定安装在所述转轴上，所述连接杆的一端与所述转轴固定连接，所述连接杆的另一端与所述驱动气缸的活塞杆相铰接，所述驱动气缸的缸体铰接安装在所述机架上，所述驱动气缸的活塞杆工作能够驱动所述转轴转动。

6.进一步地：所述机架上安装有第二驱动电机，所述第二驱动电机的输出轴上设置有驱动齿轮，所述机架上转动安装有传动轴，所述转盘固定安装在所述传动轴的一端，所述传动轴的另一端安装有从动齿轮，所述从动齿轮与所述驱动齿轮啮合设置。

7.本实用新型的有益效果是，本实用新型双轴切换式复卷机通过在转盘上安装二个安装盘和定位柱，当一个定位柱上的收卷辊收卷完成后，转盘转动能够驱动二个安装盘切换位置，使得作业员在纸卷下料和新的收卷辊安装的过程中，另一个定位柱上的收卷辊同

时保持收卷工作，减少了收卷辊上下料的暂停等待时间，提高了收卷效率，降低了制造成本。使得纸卷的卷壁贴紧在压辊上，从而避免收卷过程中出现纸卷松弛的问题，同时通过气动执行机构驱动压辊压紧在纸卷上能够有效防止纸卷出现褶皱，保证了纸卷的品质，外观更加美观。

附图说明

8.下面结合附图和实施例对本实用新型进一步说明。

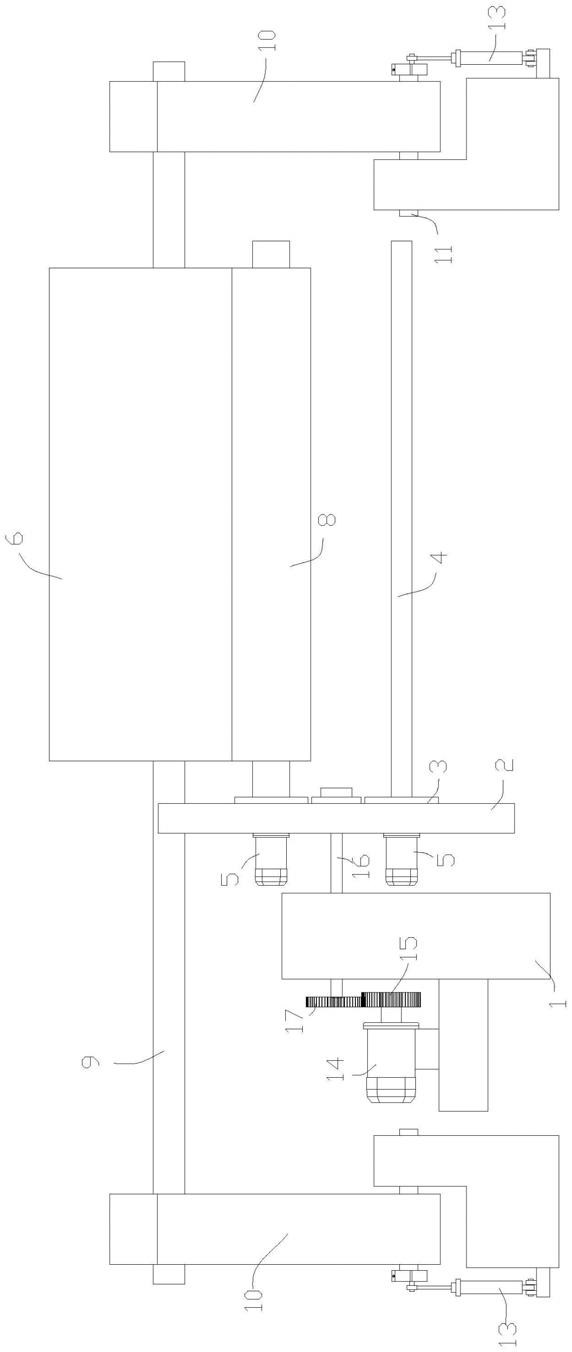

9.图1是本实用新型双轴切换式复卷机的结构示意图；

10.图2是图1的右视图；

11.图3是空收卷辊靠近压辊的结构示意图。

12.图中1、机架，2、转盘，3、安装盘，4、定位柱，5、第一驱动电机，6、压辊，7、绝缘纸，8、纸卷，9、支撑轴，10、支架，11、转轴，12、连接杆，13、驱动气缸，14、第二驱动电机，15、驱动齿轮，16、传动轴，17、从动齿轮。

具体实施方式

13.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。相反，本实用新型的实施例包括落入所附加权利要求书的精神和内涵范围内的所有变化、修改和等同物。

14.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

15.此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性。在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。此外，在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

16.流程图中或在此以其他方式描述的任何过程或方法描述可以被理解为，表示包括一个或更多个用于实现特定逻辑功能或过程的步骤的可执行指令的代码的模块、片段或部分，并且本实用新型的优选实施方式的范围包括另外的实现，其中可以不按所示出或讨论的顺序，包括根据所涉及的功能按基本同时的方式或按相反的顺序，来执行功能，这应被本实用新型的实施例所属技术领域的技术人员所理解。

17.如图1、图2和图3所示，本实用新型提供了一种双轴切换式复卷机，包括转动安装在固定机架1上的转盘2，所述转盘2的转动轴心沿水平方向设置，所述转盘2上设置有安装盘3，所述安装盘3上固定安装有供收卷辊套设的定位柱4，所述定位柱4平行于所述转盘2的

转动轴心设置，所述转盘2上，远离所述定位柱4的端面上安装有第一驱动电机5，所述第一驱动电机5的输出轴与所述安装盘3相连接，并能驱动所述安装盘3转动，所述安装盘3的数量为二个，二个安装盘3对称设置在所述转盘2上；所述复卷机还包括与所述定位柱4平行设置的压辊6，所述压辊6通过气动执行机构安装在固定的机架1上，所述气动执行机构可驱动所述压辊6作靠近或远离所述收卷辊状态的调节，待收卷的绝缘纸7经过所述压辊6换向后卷绕在所述收卷辊上形成纸卷8。

18.工作时，在定位柱4上安装收卷辊，转盘2转动，使得一个定位柱4靠近压辊6，作业员将绝缘纸7预绕在定位柱4上的收卷辊上，然后气动执行机构工作，使得压辊6压紧在定位柱4上套设的收卷辊上，压辊6压紧在定位柱4上的同时能够张紧绝缘纸7，然后第一驱动电机5工作驱动收卷辊顺时针转动收卷。当一个收卷辊收卷完成后，气动执行机构工作，使得压辊6远离收卷辊，转盘2顺时针转动，使得空的收卷辊靠近压辊6，作业员用刀具将绝缘纸7与收卷完成的收卷辊裁开，并预绕到空收卷辊上，然后进行收卷工作，同时作业员将收卷完成的收卷辊取下，并装上新的收卷辊。如此反复，相较于传统的复卷机减少了收卷辊下料上料的暂停等待时间，提高了收卷效率。

19.所述气动执行机构包括支撑轴9和位于所述支撑轴9两端的支架10，所述压辊6固定安装在所述支撑轴9上，所述支撑轴9转动安装在所述支架10上，所述气动执行机构还包括转轴11、连接杆12和驱动气缸13，所述转轴11平行于所述支撑轴9设置，并转动安装在所述机架1上，所述支架10的底部固定安装在所述转轴11上，所述连接杆12的一端与所述转轴11固定连接，所述连接杆12的另一端与所述驱动气缸13的活塞杆相铰接，所述驱动气缸13的缸体铰接安装在所述机架1上，所述驱动气缸13的活塞杆工作能够驱动所述转轴11转动。

20.通过驱动气缸13的活塞杆伸长来驱动转轴11转动，带动支架10转动，进而使得支撑轴9上的压辊6紧贴在收卷辊绕设的纸卷8上。当收卷完成时，驱动气缸13的活塞杆收缩，使得压辊6远离纸卷8，等空的收卷辊转动到收卷位置，作业员将绝缘纸7预绕到收卷辊上时，驱动气缸13的活塞杆再次伸长，使得压辊6压紧在收卷辊的辊壁上。这种通过气缸来驱动压辊6作状态切换的结构简单，制造成本低，同时气缸伸长能够迟迅不断的提供作用力让压辊6压紧在纸卷8的辊壁上。

21.所述机架1上安装有第二驱动电机14，所述第二驱动电机14的输出轴上设置有驱动齿轮15，所述机架1上转动安装有传动轴16，所述转盘2固定安装在所述传动轴16的一端，所述传动轴16的另一端安装有从动齿轮17，所述从动齿轮17与所述驱动齿轮15啮合设置。通过第二驱动电机14工作来驱动转盘2顺时针转动，转盘2的转动量由第二驱动电机14的转动量决定，从而能够实现自动化控制。

22.在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对所述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

23.以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。

技术特征：

1.一种双轴切换式复卷机，其特征在于：包括转动安装在固定机架（1）上的转盘（2），所述转盘（2）的转动轴心沿水平方向设置，所述转盘（2）上设置有安装盘（3），所述安装盘（3）上固定安装有供收卷辊套设的定位柱（4），所述定位柱（4）平行于所述转盘（2）的转动轴心设置，所述转盘（2）上，远离所述定位柱（4）的端面上安装有第一驱动电机（5），所述第一驱动电机（5）的输出轴与所述安装盘（3）相连接，并能驱动所述安装盘（3）转动，所述安装盘（3）的数量为二个，二个安装盘（3）对称设置在所述转盘（2）上；所述复卷机还包括与所述定位柱（4）平行设置的压辊（6），所述压辊（6）通过气动执行机构安装在固定的机架（1）上，所述气动执行机构可驱动所述压辊（6）作靠近或远离所述收卷辊状态的调节，待收卷的绝缘纸（7）经过所述压辊（6）换向后卷绕在所述收卷辊上形成纸卷（8）。2.如权利要求1所述的双轴切换式复卷机，其特征在于：所述气动执行机构包括支撑轴（9）和位于所述支撑轴（9）两端的支架（10），所述压辊（6）固定安装在所述支撑轴（9）上，所述支撑轴（9）转动安装在所述支架（10）上，所述气动执行机构还包括转轴（11）、连接杆（12）和驱动气缸（13），所述转轴（11）平行于所述支撑轴（9）设置，并转动安装在所述机架（1）上，所述支架（10）的底部固定安装在所述转轴（11）上，所述连接杆（12）的一端与所述转轴（11）固定连接，所述连接杆（12）的另一端与所述驱动气缸（13）的活塞杆相铰接，所述驱动气缸（13）的缸体铰接安装在所述机架（1）上，所述驱动气缸（13）的活塞杆工作能够驱动所述转轴（11）转动。3.如权利要求1所述的双轴切换式复卷机，其特征在于：所述机架（1）上安装有第二驱动电机（14），所述第二驱动电机（14）的输出轴上设置有驱动齿轮（15），所述机架（1）上转动安装有传动轴（16），所述转盘（2）固定安装在所述传动轴（16）的一端，所述传动轴（16）的另一端安装有从动齿轮（17），所述从动齿轮（17）与所述驱动齿轮（15）啮合设置。

技术总结

本实用新型提供了一种双轴切换式复卷机，包括转动安装的转盘，所述转盘上设置有安装盘，所述安装盘上固定安装有供收卷辊套设的定位柱，所述安装盘的数量为二个，二个安装盘对称设置在所述转盘上；所述复卷机还包括与所述定位柱平行设置的压辊，所述压辊通过气动执行机构安装在固定的机架上，待收卷的绝缘纸经过所述压辊换向后卷绕在所述收卷辊上形成纸卷。通过在转盘上安装二个安装盘和定位柱，当一个定位柱上的收卷辊收卷完成后，转盘转动能够驱动二个安装盘切换位置，使得作业员在纸卷下料和新的收卷辊安装的过程中，另一个定位柱上的收卷辊同时保持收卷工作，减少了收卷辊上下料的暂停等待时间，提高了收卷效率，降低了制造成本。成本。成本。
