一种卷筒烫金纸分切机的制作方法

本实用新型涉及切料设备领域，更具体地说，它涉及一种卷筒烫金纸分切机。

背景技术：

在印刷生产中对产品进行烫金印刷时要用到烫金纸，烫金纸为卷筒纸，在用于卷筒的烫金纸之前，要用分切机对卷筒烫金纸进行分切处理以符合所需要的卷筒烫金纸的宽度。

目前，现有技术的分切机如图1所示，包括机座(1)，所述机座(1)两侧均设有支撑架(2)，所述支撑架(2)上转动连接有套接轴(3)，所述套接轴(3)上套接有卷筒烫金纸(6)，所述套接轴(3)一端设有用于驱动套接轴(3)转动的驱动电机(4)，位于所述套接轴(3)下方设有用于切割卷筒烫金纸(6)的切割组件(5)。

该分切机上的套接轴在驱动电机的带动下，使套接在套接轴上的卷筒烫金纸跟随套接轴同步转动，然后转动套接在固定杆上的刀架，使刀架上的刀片的刀尖对卷筒烫金纸进行分切，但是当刀片将卷筒烫金纸完全切割时，刀片的刀尖会与转动的套接轴上进行摩擦将刀片的刀尖磨损，要经常更换刀片，因此存在刀片上的刀尖易磨损的问题。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种卷筒烫金纸分切机，具有减少刀片上的刀尖磨损的优点。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种卷筒烫金纸分切机，包括机座、设置在机座两侧的支撑架、转动连接在两支撑架上之间的套接轴、套接在套接轴上的卷筒烫金纸，驱动套接轴转动的驱动电机以及设置在支撑架上的用于切割，卷筒烫金纸的切割组件，所述切割组件包括设置在支撑架之间的前滑移杆和后滑移杆、同时滑移连接在前滑移杆和后滑移杆上的滑移块、转动连接在滑移块上的刀架以及固定在刀架上的刀片，所述滑移块上设有用于调节刀片与套接轴之间位置且用于限制刀片的刀尖接触套接轴的调节限位装置。

通过采用上述技术方案，驱动电机带动套接轴转动，进而带动套接在套接轴上的卷筒烫金纸同步转动，转动滑移块上的刀架，使刀架上的刀片的刀尖对卷筒烫金纸进行切割，通过调节限位装置使刀架上刀片的刀尖刚好不接触套接轴，避免刀片的刀尖与转动的套接轴之间接触磨损。

本实用新型进一步设置为：所述调节限制装置包括开设在滑移块上的长腰孔、螺栓固定在长腰孔上的调节块和设置在调节块上的限位块，所述刀架铰接在调节块上端，所述限位块位于刀架靠近套接轴，所述调节块可在长腰孔上调节调节块与套接轴之间位置。

通过采用上述技术方案，刀架铰接在滑移块上，通过调节滑移块在长腰孔前后的位置，进而调节刀架上刀片与套接轴之间的位置，然后通过滑移块上的限位块，限制刀片与套接轴的接触，使刀片在切割卷筒烫金纸时刀片上的刀尖不与套接轴接触，避免刀片上的刀尖磨损。

本实用新型进一步设置为：所述刀架上端设有插接筒，所述刀片插接在插接筒内且刀片位于靠近卷筒烫金纸一侧，所述插接筒的侧壁上螺纹连接有抵触固定插接在插接筒内部刀片的固定件。

通过采用上述技术方案，刀架上设置的插接筒，刀片插接在插接筒上通过固定件进行固定，刀片在插接筒内可以调节刀片与套接轴之间的位置，且与限位块进行配合达到刀片所需的位置，避免刀片上的刀尖与套接轴相接触磨损。

本实用新型进一步设置为：所述固定件为蝶形螺母。

通过采用上述技术方案，蝶形螺母受力旋拧固定插接筒上的刀片。

本实用新型进一步设置为：所述套接轴上套接有塑胶筒，所述卷筒烫金纸套接在塑胶筒上。

通过采用上述技术方案，套接轴上套接的塑胶筒，使刀片的刀尖对卷筒烫金纸进行切割时，当对卷筒烫金纸切割完成后，刀片上的刀尖与塑胶筒进行摩擦，避免刀片的刀尖直接与套接轴接触磨损刀尖。

本实用新型进一步设置为：所述套接轴一侧固定有夹持卷筒烫金纸一端的夹持组件。

通过采用上述技术方案，卷筒烫金纸套接在套接轴上，通过套接轴上固定的夹持组件对卷筒烫金纸一端进行夹持固定，然后通过驱动电机驱动套接轴转动，用切割组件对转动的卷筒烫金纸进行切割，由于套接在套接轴上的卷筒烫金纸通过夹持组件进行夹持固定，使卷筒烫金纸与套接轴同步转动，避免了卷筒烫金纸与套接轴在转动时由于摩擦力不足而打滑的情况发生，进而提高了切割效率。

本实用新型进一步设置为：所述夹持组件包括用于夹持卷筒烫金纸一端的夹持件和使夹持件夹持卷筒烫金纸的旋拧件，所述夹持件包括固定部和固定在固定部上的夹持部，所述固定部套接在套接轴上且通过螺栓固定，所述夹持部包括沿套接轴轴向方向倾斜背离套接轴设置的多个夹持片且多个夹持片绕套接轴间隔周向形成圆台筒形，所述卷筒烫金纸一端位于圆台筒形的夹持部内部，多个所述夹持片外壁均攻有螺纹，所述旋拧件与夹持部外壁螺纹连接。

通过采用上述技术方案，卷筒烫金纸一端位于圆台筒形的夹持部内部，通过旋拧夹持部外壁上螺纹连接的旋拧件使夹持片内壁逐渐靠近卷筒烫金纸的外壁，最后夹持固定卷筒烫金纸。

本实用新型进一步设置为：所述旋拧件内部螺纹设置成与圆台筒形的夹持部倾斜外壁相适配。

通过采用上述技术方案，卷筒烫金纸一端放入园台筒形的夹持部内部，通过旋拧件拧紧使夹持部上的夹持片内壁向卷筒烫金纸抵触夹持，旋拧件内部螺纹倾斜设置，在拧紧过程中逐渐与倾斜的夹持片外壁上的螺纹相契合，旋拧过程中可以逐渐使夹持片内壁贴合卷筒烫金纸外壁上，达到夹持卷筒烫金纸，且旋拧件内部倾斜设置的螺纹可以逐渐与夹持片外壁上的倾斜螺纹相配合，比水平设置的旋拧件内部螺纹具有更加省力的效果。

本实用新型进一步设置为：所述夹持片内壁平行于套接轴设置且圆弧贴合于卷筒烫金纸外壁。

通过采用上述技术方案，夹持片通过旋拧件使夹持片内壁夹持固定卷筒烫金纸的一端，夹持片内壁平行且圆弧贴合卷筒烫金纸设置，使夹持片内壁在夹持过程中贴合卷筒烫金纸的外壁上，增加了夹持片与卷筒烫金纸外壁的接触受力面积，避免夹持片内壁在抵触压紧卷筒烫金纸时过烫金纸表面造成损伤。

本实用新型进一步设置为：所述卷筒烫金纸包括套接在套接轴上的卷筒和收卷在卷筒外壁上的烫金纸，所述套筒套接在套接轴上，位于所述夹持部内部的套接轴上设有环形防滑件，所述环形防滑件外壁倾斜设置以实现环形防滑件倾斜外壁抵触在卷筒空腔内壁上。

通过采用上述技术方案，烫金纸通过卷筒收卷起来时，通过套筒内部空腔套接在套接轴上，烫金纸在转动时通过卷筒与套接轴之间接触，避免烫金纸直接与套接轴接触，进而避免烫金纸与套接轴之间的摩擦损伤；且卷筒套接在套接轴上，卷筒的一端的空腔内壁抵触在倾斜设置的环形防滑件外壁上，增加卷筒与环形防滑件之间的摩擦力，进而增加卷筒与套接轴之间的摩擦力，减少套接轴在转动时套接在套接轴上的卷筒打滑的情况。

综上所述，本实用新型具有以下有益效果：

其一，在支撑架上设置的调节限位装置，限制刀片的刀尖在切割卷筒烫金纸时与套接轴接触，进而避免刀片上的刀尖的磨损；

其二，在套接轴上设置的塑胶筒进一步避免刀片上的刀尖在切割卷筒烫金纸后直接与套接轴接触，进而避免刀片上刀尖的磨损；

其三，在套接轴上设置的夹持组件，使卷筒烫金纸夹持固定在套接轴上进行同步转动，进而避免卷筒烫金纸在套接轴上转动打滑的情况，进而提高了切割效率。

附图说明

图1是对比文件结构示意图；

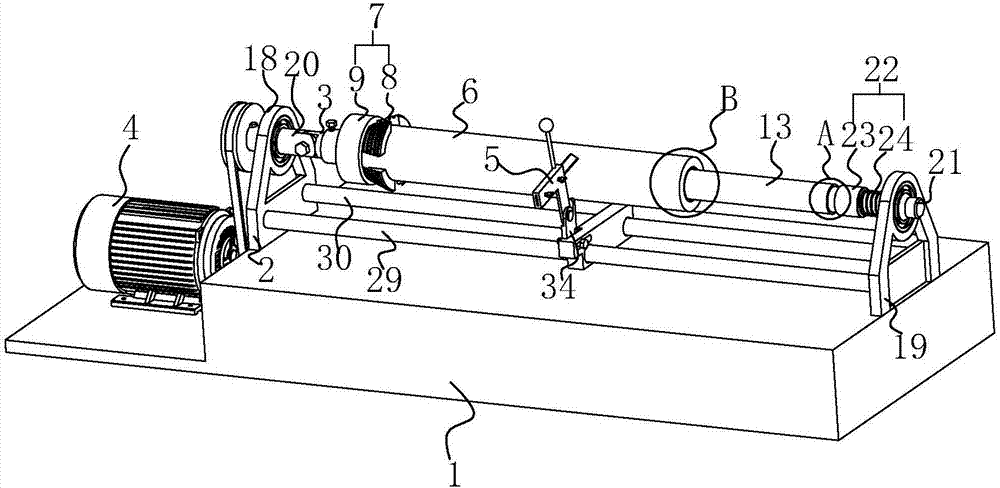

图2是本实施例的整体结构示意图；

图3是图2中A处的放大图；

图4是图2中B处的放大图；

图5是启闭组件的爆炸结构示意图；

图6是夹持组件的爆炸结构示意图；

图7是切割组件的结构示意图。

图中：1、机座；2、支撑架；3、套接轴；4、驱动电机；5、切割组件；6、卷筒烫金纸；7、夹持组件；8、夹持件；9、旋拧件；10、固定部；11、夹持部；12、夹持片；13、塑胶筒；14、卷筒；15、烫金纸；16、环形防滑件；17、防滑纹路；18、左支撑架；19、右支撑架；20、左转动杆；21、右转动杆；22、启闭组件；23、套管；24、弹簧；25、嵌入槽；26、侧口；27、嵌入块；28、环形限位块；29、前滑移杆；30、后滑移杆；31、滑移块；32、刀架；33、刀片；34、调节限制装置；35、长腰孔；36、调节块；37、限位块；38、插接筒；39、固定件；40、把手。

具体实施方式

下面结合附图和实施例，对本实用新型进行详细描述。

一种卷筒烫金纸分切机,如图2所示，包括机座1，机座1上表面的左右两侧焊接有两个垂直机座1上表面的支撑架2，支撑架2包括左支撑架18和右支撑架19，左支撑架18转动连接有左转动杆20，左转动杆20一端延伸至机座1左侧，且下方的机座1上安装有驱动电机4，驱动电机4通过皮带带动延伸出的左转动杆20转动，左转动杆20一端铰接有套接轴3；右支撑架19上转动连接有右转动杆21，套接轴3另一端与右转动杆21之间套接有用于打开和周向固定套接轴3的启闭组件22。

如图2和图5所示，启闭组件22包括套管23和弹簧24，套管23套接在套接轴3与右转动杆21连接处，右转动杆21上套接有弹簧24，弹簧24一端抵触在右转动杆21的侧壁上，另一端抵触在套管23的侧壁上，靠近套接轴3的右转动杆21端部开设有一字形的嵌入槽25，嵌入槽25与右转动杆21的侧壁相通形成侧口26，靠近右转动杆21的套接轴3端部一体成型有与嵌入槽25相匹配的嵌入块27，以实现转动铰接在左转动杆20上的套接轴3使套接轴3的嵌入块27通过侧口26嵌入嵌入槽25内，且嵌入块27凸出于嵌入槽25的侧口26上方，套管23上一体成型有环形限位块28以环形限位块28抵触在凸出于侧口26的嵌入块27上。

如图2、图3和图4 所示，套接轴3上套接有塑胶筒13，塑胶筒13上套接有卷筒烫金纸6，卷筒烫金纸6包括卷筒14和收卷在卷筒14上的烫金纸15。

如图2和图6所示，套接轴3上固定有夹持组件7，夹持组件7包括夹持件8和旋拧件9，夹持件8包括固定部10和夹持部11，固定部10套接在套接轴3上通过螺栓固定，夹持部11包括沿套接轴3轴向方向倾斜背离套接轴3设置的多个夹持片12且多个夹持片12绕套接轴3间隔周向形成圆台筒形，多个夹持片12外壁均攻有螺纹，所述旋拧件9与夹持部11外壁螺纹连接；旋拧件9的内部螺纹旋拧件9内部螺纹设置成与圆台筒形的夹持部11倾斜外壁相适配的倾斜向外的螺纹；夹持片12的内壁设置成平行套接轴3且圆弧贴合卷筒烫金纸6外壁；

位于夹持部11内部的套接轴3上焊接有环形防滑件16，环形防滑件16外壁倾斜设置以实现防滑件倾斜外壁抵触在卷筒14空腔内壁上，且环形防滑件16的倾斜外壁上周向间隔开设有多条防滑纹路17。

如图2和图7所示，位于套接轴3下方的支撑架2上安装有切割组件5，切割组件5包括前滑移杆29和后滑移杆30、滑移块31、刀架32和刀片33，前滑移杆29和后滑移杆30焊接在左支撑架18和右支撑架19之间且位于套接轴3下方，滑移块31同时套接在前滑移杆29和后滑移杆30上且可以左右滑动；

滑移块31上设有用于调节刀片33与套接轴3之间位置且用于限制刀片33的刀尖接触套接轴3的调节限制装置34，调节限制装置34包括开设在滑移块31上的长腰孔35、螺栓固定在长腰孔35上的调节块36和一体成型在调节块36上的限位块37，长腰孔35开设在滑移块31前侧，调节块36通过螺栓穿过长腰孔35进行固定，调节块36垂直固定在滑移块31上且调节块36位于长腰孔35的滑移块31侧壁上以实现调节块36沿长腰孔35前后调节与套接轴3的适当位置；

刀架32铰接在调节块36上端，限位块37位于刀架32靠近套接轴3一侧以限制刀架32继续向套接轴3转动；位于刀架32上端焊接有插接筒38，插接筒38长方体设置且内部开设有用于插接刀片33的空腔，刀片33插接在插接筒38的内部空腔上，且刀片33的刀尖靠近卷筒14烫金纸15一侧，插接筒38的右侧壁上螺纹连接有两个固定件39，两个固定件39前后设置，固定件39穿过插接筒38侧壁使端部抵触在位于插接筒38内部的刀片33上，固定件39为蝶形螺母；插接筒38上侧焊接有用于转动刀架32的把手40。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。

技术特征：

1.一种卷筒烫金纸分切机，包括机座(1)、设置在机座(1)两侧的支撑架(2)、转动连接在两支撑架(2)之间的套接轴(3)、套接在套接轴(3)上的卷筒烫金纸(6)、驱动套接轴(3)转动的驱动电机(4)以及设置在支撑架(2)上的用于切割卷筒烫金纸(6)的切割组件(5)，其特征在于：所述切割组件(5)包括设置在支撑架(2)之间的前滑移杆(29)和后滑移杆(30)、同时滑移连接在前滑移杆(29)和后滑移杆(30)上的滑移块(31)、转动连接在滑移块(31)上的刀架(32)以及固定在刀架(32)上的刀片(33)，所述滑移块(31)上设有用于调节刀片(33)与套接轴(3)之间位置且用于限制刀片(33)的刀尖接触套接轴(3)的调节限制装置(34)。

2.根据权利要求1所述的一种卷筒烫金纸分切机，其特征在于：所述调节限制装置(34)包括开设在滑移块(31)上的长腰孔(35)、螺栓固定在长腰孔(35)上的调节块(36)和设置在调节块(36)上的限位块(37)，所述刀架(32)铰接在调节块(36)上端，所述限位块(37)位于刀架(32)靠近套接轴(3)，所述调节块(36)可在长腰孔(35)上调节调节块(36)与套接轴(3)之间位置。

3.根据权利要求2所述的一种卷筒烫金纸分切机，其特征在于：所述刀架(32)上端设有插接筒(38)，所述刀片(33)插接在插接筒(38)内且刀片(33)位于靠近卷筒烫金纸(6)一侧，所述插接筒(38)的侧壁上螺纹连接有抵触固定插接在插接筒(38)内部刀片(33)的固定件(39)。

4.根据权利要求3所述的一种卷筒烫金纸分切机，其特征在于：所述固定件(39)为蝶形螺母。

5.根据权利要求4所述的一种卷筒烫金纸分切机，其特征在于：所述套接轴(3)上套接有塑胶筒(13)，所述卷筒烫金纸(6)套接在塑胶筒(13)上。

6.根据权利要求1所述的一种卷筒烫金纸分切机，其特征在于：所述套接轴(3)一侧固定有夹持卷筒烫金纸(6)一端的夹持组件(7)。

7.根据权利要求6所述的一种卷筒烫金纸分切机，其特征在于：所述夹持组件(7)包括用于夹持卷筒烫金纸(6)一端的夹持件(8)和使夹持件(8)夹持卷筒烫金纸(6)的旋拧件(9)，所述夹持件(8)包括固定部(10)和固定在固定部(10)上的夹持部(11)，所述固定部(10)套接在套接轴(3)上且通过螺栓固定，所述夹持部(11)包括沿套接轴(3)轴向方向倾斜背离套接轴(3)设置的多个夹持片(12)且多个夹持片(12)绕套接轴(3)间隔周向形成圆台筒形，所述卷筒烫金纸(6)一端位于圆台筒形的夹持部(11)内部，多个所述夹持片(12)外壁均攻有螺纹，所述旋拧件(9)与夹持部(11)外壁螺纹连接。

8.根据权利要求7所述的一种卷筒烫金纸分切机，其特征在于：所述旋拧件(9)内部螺纹设置成与圆台筒形的夹持部(11)倾斜外壁相适配。

9.根据权利要求8所述的一种卷筒烫金纸分切机，其特征在于：所述夹持片(12)内壁平行于套接轴(3)设置且圆弧贴合于卷筒烫金纸(6)外壁。

10.根据权利要求9所述的一种卷筒烫金纸分切机，其特征在于：所述卷筒烫金纸(6)包括套接在套接轴(3)上的卷筒(14)和收卷在卷筒(14)外壁上的烫金纸(15)，所述卷筒(14)套接在套接轴(3)上，位于所述夹持部(11)内部的套接轴(3)上设有环形防滑件(16)，所述环形防滑件(16)外壁倾斜设置以实现环形防滑件(16)倾斜外壁抵触在卷筒(14)空腔内壁上。

技术总结

本实用新型公开了一种卷筒烫金纸分切机，旨在解决刀片上的刀尖易磨损的问题，其技术方案要点是：包括机座、设置在机座两侧的支撑架、转动连接在两支撑架上之间的套接轴、套接在套接轴上的卷筒烫金纸，驱动套接轴转动的驱动电机以及设置在支撑架上的用于切割，卷筒烫金纸的切割组件，所述切割组件包括设置在支撑架之间的前滑移杆和后滑移杆、同时滑移连接在前滑移杆和后滑移杆上的滑移块、转动连接在滑移块上的刀架以及固定在刀架上的刀片，所述滑移块上设有用于调节刀片与套接轴之间位置且用于限制刀片的刀尖接触套接轴的调节限制装置。本实用新型的一种卷筒烫金纸分切机具有减少刀片上的刀尖磨损的优点。

技术研发人员：陈建设

受保护的技术使用者：敦煌印刷（深圳）有限公司

文档号码：201720085087

技术研发日：2017.01.22

技术公布日：2017.11.17
