提高复卷质量的新型造纸复卷机的制作方法

1.本实用新型涉及造纸领域，特别是涉及一种提高复卷质量的新型造纸复卷机。

背景技术：

2.复卷机，是一种用于纸类分切的专用设备，其用途是将造纸机生产出来的纸卷（称为原纸卷）进行依次复卷，纸张经过复卷后做成成品纸出厂。由卷纸机卷得的纸卷比较松软，内部可能会有破损或断头，两侧边缘不整齐，纸幅宽度多不能直接使用于纸加工或印刷等机器，大部分纸种必须经过复卷机切边、分切、接头、在纸卷芯上重卷形成一定的规格、一定紧度要求的成品纸卷才能出厂。复卷过程主要完成三个任务：一、切除原纸毛边；二、将整幅原纸分切成若干符合用户规格的幅宽；三、控制成品纸卷的卷径，使之符合出厂规格。复卷机功能特点：结构紧凑，操作方便，收卷、放卷、牵引均采用变频驱动技术，plc可编程控制器作为核心处理单元，触摸屏作为人机对话界面，高精度张力控制，自动衰减张力锥度控制，定长减速，定长停车，具备正转反转功能，静电消除功能。

3.现有复卷机主要存在以下问题：压纸辊滑道设计间隙较大、压纸辊分为两段压纸、导致纸卷在复卷时压纸辊跳动，卷出来的纸卷端面不齐，容易咬包，纸卷不圆，严重影响复卷速度及产品外观质量，复卷能力不够，损耗高；现有复卷送纸圈路不合理，纸幅经过导纸辊到进入前底辊角度过大，纸幅受到的牵引力大，造成复卷起步困难，容易断纸，严重影响复卷效率及复卷质量。

技术实现要素：

4.本实用新型所要解决的技术问题是：针对现有技术中的不足，通过在现有复卷机的基础上改变纵切机构和引纸机构的位置，优化送纸圈路，减小复卷机起步时纸幅受到的牵引张力，提高复卷机起步的成功率，同时并对复卷机构中压纸辊的结构及其移动机构进行调整，解决旧滑道间隙大及压纸辊不圆跳动问题的提高复卷质量的新型造纸复卷机。

5.本实用新型的技术方案是：一种提高复卷质量的新型造纸复卷机，包括复卷机构、纵切机构和引纸机构，所述引纸机构为两个，第一引纸机构把原纸引入所述纵切机构进行切边、分切后通过第二引纸机构引入到所述复卷机构进行复卷操作，其特征是：第一引纸机构包括通过轴承座设置在支架上的大纸轴导入辊和弧开形辊，且使所述弧开形辊的入纸方向和出纸方向的角度为135°‑155，所述纵切机构设置在所述支架上，且其顶部向所述大纸轴导入辊方向偏置9°‑15°，所述第二引纸机构为导入弧形辊，其通过轴承座设置在纵切后原纸上侧的所述支架上，且使所述纵切机构的出纸角度为135°‑155°，并把纵切后原纸引入所述复卷机构中，在其内的压纸辊和两个复卷机卷纸底辊的配合下进行复卷操作。

6.进一步的，所述压纸辊为一根辊，其通过直线滑动轴承上下滑动设置在两个所述复卷机卷纸底辊的上侧，使压纸辊的轴和两个所述复卷机卷纸底辊的轴呈等腰三角形。

7.进一步的，所述大纸轴导入辊通过轴承座设置在固定于所述支架上的连接架上。

8.进一步的，所述连接架包括连接板和支撑筋板，连接板一端设置在所述支架顶部，

另一端向外延伸形成悬空部，且并通过设置在所述支架上的支撑筋板对悬空部进行支撑，轴承座设置在连接板的悬空部上。

9.进一步的，所述弧开形辊的入纸方向和出纸方向的角度与所述纵切机构的出纸角度相等。

10.本实用新型的有益效果是：

11.1、本实用新型通过在现有复卷机的基础上改变纵切机构和引纸机构的位置，优化送纸圈路，减小复卷机起步时纸幅受到的牵引张力，提高复卷机车速，提高复卷机起步的成功率，同时并对复卷机构中压纸辊的结构及其移动机构进行调整，提高复卷能力及复卷质量，解决旧滑道间隙大及压纸辊不圆跳动问题。

12.2、本实用新型将大纸轴导入辊及弧开形辊的位置进行调整，将原来的从大纸轴导入辊送出并进入纵切机构原纸的角度从110度调整到150度，并将纵切机构的角度向大纸轴导入辊方向顷斜11度，再将导入弧形辊从纵切后原纸的上方调整到下方，并将纵切后原纸的出纸角度从90度调整到现在150度，对进入复卷机构中底辊前送纸圈路进行改造，减小纸的张力，减小复卷机起步时纸幅受到的牵引张力，提高复卷机起步的成功率，大大减少了断头返工情况的发生。

13.3、本实用新型将压纸辊从两段辊调整为一根辊，减小纸卷的跳动，并将压纸辊的上下滑轨改为直线滑动轴承，减小纸卷的震动，提升复卷质量，使端面不齐、咬包现象基本消除，同时，复卷时卷纸平稳、张力稳定，复卷机卷纸速度由原来1400m/min提高到1800m/min，为纸机提速创造了良好的条件。

附图说明

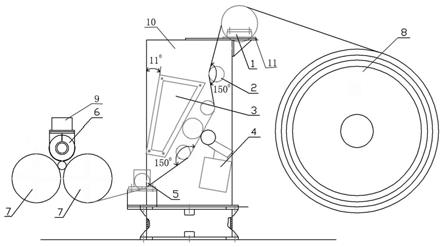

14.图1为本技术复卷机的结构示意图。

15.图2为连接架的结构示意图。

16.图3为现有技术复卷机的结构示意图。

具体实施方式

17.实施例：参见图1、图2和图3，图中，1-大纸轴导入辊，2-弧开形辊，3-纵切机构，4-纵切刀，5-导入弧形辊，6-压纸辊，7-复卷机卷纸底辊，8-原纸卷，9-轨道，10-支架，11-连接架，12-上下滑轨，13-轴承座；111-连接板，112-支撑筋板。

18.下面结合附图和实施例对本技术进行详细描述。

19.一种提高复卷质量的新型造纸复卷机，包括复卷机构、纵切机构和引纸机构，引纸机构为两个，第一引纸机构把原纸引入纵切机构进行切边、分切后通过第二引纸机构引入到复卷机构进行复卷操作，第一引纸机构包括通过轴承座设置在支架上的大纸轴导入辊和弧开形辊，纵切机构设置在支架上，第二引纸机构为导入弧形辊，其通过轴承座设置在纵切后原纸上侧的支架上，复卷机构包括压纸辊和两个复卷机卷纸底辊；通过在现有复卷机的基础上改变纵切机构和引纸机构的位置，优化送纸圈路，减小复卷机起步时纸幅受到的牵引张力，提高复卷机车速，提高复卷机起步的成功率，同时并对复卷机构中压纸辊的结构及其移动机构进行调整，提高复卷能力及复卷质量，解决旧滑道间隙大及压纸辊不圆跳动问题。

20.实施例一：

21.第一引纸机构把原纸引入纵切机构3进行切边、分切后通过第二引纸机构引入到复卷机构进行复卷操作，第一引纸机构包括通过轴承座设置在支架上的大纸轴导入辊1和弧开形辊2，且使弧开形辊2的入纸方向和出纸方向的角度为150°，纵切机构3设置在支架上，且其顶部向大纸轴导入辊1方向偏置9°‑15°，优选为11°，第二引纸机构为导入弧形辊5，其通过轴承座设置在纵切后原纸上侧的支架上，且使纵切机构3的出纸角度为135°‑150°，优选为150°，采用150°时，纸张张力最小，并把纵切后原纸引入复卷机构中，在其内的压纸辊6和两个复卷机卷纸底辊7的配合下进行复卷操作。大纸轴导入辊1通过连接架11设置在支架10上；大纸轴导入辊1通过轴承座13设置在固定于支架10上的连接架11上，连接架11包括连接板111和支撑筋板112，连接板111一端设置在支架10顶部（支架10与连接板111的连接方式为焊接或螺栓连接），另一端向外延伸形成悬空部，且并通过设置在支架10上的支撑筋板112对悬空部进行支撑（支撑筋板112与连接板111和支架10的连接方式为焊接或螺栓连接），轴承座13设置在连接板111的悬空部上（轴承座13与连接板111的连接方式为焊接或螺栓连接）。

22.将大纸轴导入辊1及弧开形辊2的位置进行调整，将原来的从大纸轴导入辊1送出并进入纵切机构3原纸的角度从110度调整到150度，并将纵切机构3的角度向大纸轴导入辊1方向顷斜11°，再将导入弧形辊5从纵切后原纸的上方调整到下方，并将纵切后原纸的出纸角度从90°调整到现在150°，对进入复卷机构中底辊前送纸圈路进行改造，减小纸的张力，减小复卷机起步时纸幅受到的牵引张力，提高复卷机起步的成功率，大大减少了断头返工情况的发生；通过连接架对支架的支撑位置进行扩展，便于对大纸轴导入辊1的安装位置进行调整，以实现对从大纸轴导入辊1送出的原纸角度进行调整，以配合实现弧开形辊2的调整，使弧开形辊2的入纸方向和出纸方向的角度进行调整，减少原纸张力。

23.实施例二：

24.本实施例是在实施例一的基础上增加刮刀7和拉伸机构等技术特征进行详细描述获得的，其余技术特征与实施例一均相同，相同之处在此不做赘述，其中，增加技术特征的详细描述为：压纸辊6为一根辊，其通过直线滑动轴承9上下滑动设置在两个复卷机卷纸底辊7的上侧，使压纸辊6的轴和两个复卷机卷纸底辊7的轴呈等腰三角形。

25.将压纸辊6从两段辊调整为一根辊，减小纸卷的跳动，并将压纸辊6的上下滑轨12改为直线滑动轴承9，减小纸卷的震动，提升复卷质量，使端面不齐、咬包现象基本消除，同时，复卷时卷纸平稳、张力稳定，复卷机卷纸速度由原来1400m/min提高到1800m/min，为纸机提速创造了良好的条件。

26.使用时，本技术是在伯山复卷机（常州市伯山机械有限公司的下引纸式复卷机）的基础上改进进行的，其使用方式与现有技术中的复卷机使用情况相同，具体为：从原纸卷8上送出的原纸在大纸轴导入辊1和弧开形辊2的导向下引入纵切机构3进行切边、分切，纵切后原纸通过在导入弧形辊5的导向下，从复卷机卷纸底辊7的底部引入复卷机构中，在压纸辊6的配合下进行复卷操作。

27.以上，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。

技术特征：

1.一种提高复卷质量的新型造纸复卷机，包括复卷机构、纵切机构和引纸机构，所述引纸机构为两个，第一引纸机构把原纸引入所述纵切机构进行切边、分切后通过第二引纸机构引入到所述复卷机构进行复卷操作，其特征是：第一引纸机构包括通过轴承座设置在支架上的大纸轴导入辊和弧开形辊，且使所述弧开形辊的入纸方向和出纸方向的角度为135°‑155°，所述纵切机构设置在所述支架上，且其顶部向所述大纸轴导入辊方向偏置9°‑15°，所述第二引纸机构为导入弧形辊，其通过轴承座设置在纵切后原纸上侧的所述支架上，且使所述纵切机构的出纸角度为135°‑155°，并把纵切后原纸引入所述复卷机构中，在其内的压纸辊和两个复卷机卷纸底辊的配合下进行复卷操作。2.根据权利要求1所述的提高复卷质量的新型造纸复卷机，其特征是：所述压纸辊为一根辊，其通过直线滑动轴承上下滑动设置在两个所述复卷机卷纸底辊的上侧，使压纸辊的轴和两个所述复卷机卷纸底辊的轴呈等腰三角形。3.根据权利要求2所述的提高复卷质量的新型造纸复卷机，其特征是：所述大纸轴导入辊通过轴承座设置在固定于所述支架上的连接架上。4.根据权利要求3所述的提高复卷质量的新型造纸复卷机，其特征是：所述连接架包括连接板和支撑筋板，连接板一端设置在所述支架顶部，另一端向外延伸形成悬空部，且并通过设置在所述支架上的支撑筋板对悬空部进行支撑，轴承座设置在连接板的悬空部上。5.根据权利要求1所述的提高复卷质量的新型造纸复卷机，其特征是：所述弧开形辊的入纸方向和出纸方向的角度与所述纵切机构的出纸角度相等。

技术总结

本实用新型公开了一种提高复卷质量的新型造纸复卷机，包括复卷机构、纵切机构和引纸机构，第一引纸机构把原纸引入纵切机构进行切边、分切后通过第二引纸机构引入到复卷机构进行复卷操作，第一引纸机构包括设置在支架上的大纸轴导入辊和弧开形辊，第二引纸机构为导入弧形辊，其设置在纵切后原纸上侧的支架上，复卷机构包括压纸辊和复卷机卷纸底辊；本实用新型通过在现有复卷机的基础上改变纵切机构和引纸机构的位置，优化送纸圈路，减小复卷机起步时纸幅受到的牵引张力，提高复卷机车速，提高复卷机起步的成功率，同时并对复卷机构中压纸辊的结构及其移动机构进行调整，提高复卷能力及复卷质量，解决旧滑道间隙大及压纸辊不圆跳动问题。跳动问题。跳动问题。

技术研发人员：龚群飞 何陶云

受保护的技术使用者：河南省天邦科技有限公司

技术研发日：2021.09.13

技术公布日：2022/2/15
