生活用卫生纸复卷机除尘系统的制作方法

1.本实用新型属于清洁造纸技术领域，具体地说，本实用新型涉及生活用卫生纸复卷机除尘系统。

背景技术：

2.在卫生纸生产过程中，尤其是卫生纸收卷操作过程中会产生大量的粉尘，卫生纸收卷一般是利用卫生纸复卷机进行操作，操作过程中复卷机各处与卫生纸接触的位置都会蓄积有大量的粉尘，卫生纸收卷产生的粉尘多为纸削，质地较轻，容易在空气中飞扬，工作人员吸入后影响身体健康，因此卫生纸复卷机一般配备有除尘系统，除尘系统一般是将蓄积的粉尘吸出，但是在对除尘系统中蓄积的粉尘进行清理时也存在扬尘进入空气和被工作人员吸入的可能。

技术实现要素：

3.为克服背景技术中存在的问题，本实用新型公开了一种生活用卫生纸复卷机除尘系统，所述除尘系统本体为推车结构，仓体右侧的进尘管处连接有吸尘管，除尘系统可根据使用需求移动到指定位置，吸尘管可拉伸对粉尘进行抽吸，抽吸后的粉尘进入到仓体内，仓体顶部的进水管处进水管，水流通过旋转喷头喷洒到仓体内部，仓体内的粉尘被水浸湿后下落，蓄积在隔网上方，从出料管处回收，水下漏到隔网下方，从出水管处回收，所述除尘系统吸尘管处抽吸的粉尘收集到仓体内统一进行处理，仓体内的粉尘润湿后统一进行收集，避免对除尘系统的粉尘处理时产生大量的扬尘。

4.为实现上述目的，本实用新型是通过如下技术方案实现的：

5.所述复卷机除尘系统主要包括除尘系统本体

仓体

支脚

万向轮

把手

进尘管

进水管

出料管

出水管

吸尘管，所述除尘系统本体由仓体

支脚

万向轮组成，仓体为长方体结构，支脚设置在仓体底部，万向轮与支脚连接，把手设置在仓体左侧，进尘管设置在仓体右侧，进水管设置在仓体顶部，出料管设置在仓体左侧，出水管设置在仓体左侧，所述仓体内部设置有隔网，进水管处连接有旋转喷头，所述进尘管处连接有吸尘管，所述吸尘管的管体顶部设置有连接口，底部设置有进尘口。

6.所述进尘管与仓体内隔网上方空间连通。

7.所述出料管与仓体内隔网上方空间连通，出水管与仓体内隔网下方空间连通。

8.所述仓体左侧设置有至少三根出料管。

9.所述吸尘管与进尘管螺纹连接。

10.所述隔网为滤布网。

11.所述吸尘管管体为可伸缩塑料管。

12.本实用新型的有益效果：所述除尘系统本体为推车结构，仓体右侧的进尘管处连接有吸尘管，除尘系统可根据使用需求移动到指定位置，吸尘管可拉伸对粉尘进行抽吸，抽吸后的粉尘进入到仓体内，仓体顶部的进水管处进水管，水流通过旋转喷头喷洒到仓体内

部，仓体内的粉尘被水浸湿后下落，蓄积在隔网上方，从出料管处回收，水下漏到隔网下方，从出水管处回收，所述除尘系统吸尘管处抽吸的粉尘收集到仓体内统一进行处理，仓体内的粉尘润湿后统一进行收集，避免对除尘系统的粉尘处理时产生大量的扬尘。

附图说明

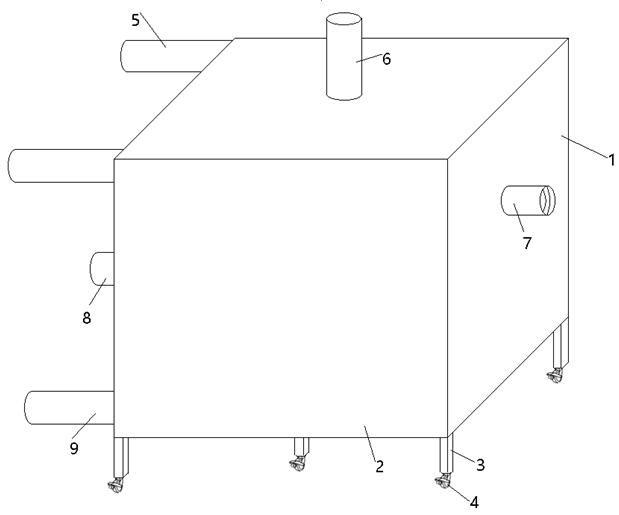

13.图1为本实用新型的结构示意图；

14.图2为仓体的结构示意图；

15.图3为吸尘管的结构示意图。

16.图中，1‑除尘系统本体

2‑仓体

3‑支脚

4‑万向轮

5‑把手

6‑进尘管

7‑进水管

8‑出料管

9‑出水管

10‑隔网

11‑旋转喷头

12‑吸尘管

13‑管体

14‑连接口

15‑进尘口。

具体实施方式

17.为使上述目的

技术方案和有益效果更加清晰明确，以下结合附图对本实用新型做具体说明。

18.如图1‑3所示，所述复卷机除尘系统主要包括除尘系统本体1

仓体2

支脚3

万向轮4

把手5

进尘管6

进水管7

出料管8

出水管9

吸尘管12，所述除尘系统本体1由仓体2

支脚3

万向轮4组成，仓体4为长方体结构，支脚3设置在仓体2底部，万向轮4与支脚3连接，把手5设置在仓体2左侧，进尘管6设置在仓体4右侧，进水管7设置在仓体顶部，出料管8设置在仓体2左侧，出水管9设置在仓体2左侧，所述仓体2内部设置有隔网10，所述隔网10为滤布网，所述进尘管6与仓体2内隔网上方空间连通，所述出料管8与仓体2内隔网上方空间连通，所述仓体2左侧设置有至少三根出料管8，出水管9与仓体2内隔网10下方空间连通，进水管7处连接有旋转喷头11，所述进尘管6处连接有吸尘管12，所述吸尘管12的管体顶部设置有连接口14，连接口14上设置有螺纹，吸尘管12与进尘管6螺纹连接，所述吸尘管12的管体13为可伸缩塑料管，管体13底部设置有进尘口15。

19.所述除尘系统本体1为推车结构，仓体2右侧的进尘管6处连接有吸尘管12，吸尘管12与进尘管6螺纹连接方便拆卸，除尘系统整体可根据使用需求移动到指定位置，吸尘管12对粉尘进行抽吸，抽吸后的粉尘进入到仓体2内，仓体2顶部的进水管7处进水，水流通过旋转喷头11喷洒到仓体2内部，仓体2内的粉尘被水浸湿后下落，蓄积在隔网10上方，从出料管8处回收，水下漏到隔网下方，从出水管9处回收，出料管8及出水管9处连接有抽吸泵，以保证顺利回收仓体内的粉尘及水，所述除尘系统的吸尘管12处抽吸的粉尘收集到仓体2内统一进行处理，仓体2内的粉尘润湿后统一进行收集，避免对除尘系统内粉尘处理时产生大量的扬尘，从而改善操作环境。

20.最后说明的是，以上优选实施例仅用以说明本实用新型的技术方案而非限制，尽管通过上述优选实施例已经对本实用新型进行了详细的描述，但本领域技术人员应当理解，可以在形式上和细节上对其作出各种各样的改变，而不偏离本实用新型权利要求书所限定的范围。

技术特征：

1.生活用卫生纸复卷机除尘系统，其特征在于，所述复卷机除尘系统主要包括除尘系统本体

仓体

支脚

万向轮

把手

进尘管

进水管

出料管

出水管

吸尘管，所述除尘系统本体由仓体

支脚

万向轮组成，仓体为长方体结构，支脚设置在仓体底部，万向轮与支脚连接，把手设置在仓体左侧，进尘管设置在仓体右侧，进水管设置在仓体顶部，出料管设置在仓体左侧，出水管设置在仓体左侧，所述仓体内部设置有隔网，进水管处连接有旋转喷头，所述进尘管处连接有吸尘管，所述吸尘管的管体顶部设置有连接口，底部设置有进尘口。2.根据权利要求1中所述的生活用卫生纸复卷机除尘系统，其特征在于：所述进尘管与仓体内隔网上方空间连通。3.根据权利要求1中所述的生活用卫生纸复卷机除尘系统，其特征在于：所述出料管与仓体内隔网上方空间连通，出水管与仓体内隔网下方空间连通。4.根据权利要求1中所述的生活用卫生纸复卷机除尘系统，其特征在于：所述仓体左侧设置有至少三根出料管。5.根据权利要求1中所述的生活用卫生纸复卷机除尘系统，其特征在于：所述吸尘管与进尘管螺纹连接。6.根据权利要求1中所述的生活用卫生纸复卷机除尘系统，其特征在于：所述隔网为滤布网。7.根据权利要求1中所述的生活用卫生纸复卷机除尘系统，其特征在于：所述吸尘管管体为可伸缩塑料管。

技术总结

本实用新型涉及一种生活用卫生纸复卷机除尘系统，属于清洁造纸技术领域，所述除尘系统本体为推车结构，仓体右侧的进尘管处连接有吸尘管，除尘系统可根据使用需求移动到指定位置，吸尘管可拉伸对粉尘进行抽吸，抽吸后的粉尘进入到仓体内，仓体顶部的进水管处进水管，水流通过旋转喷头喷洒到仓体内部，仓体内的粉尘被水浸湿后下落，蓄积在隔网上方，从出料管处回收，水下漏到隔网下方，从出水管处回收，所述除尘系统吸尘管处抽吸的粉尘收集到仓体内统一进行处理，仓体内的粉尘润湿后统一进行收集，避免对除尘系统的粉尘处理时产生大量的扬尘。尘。尘。

技术研发人员：毛亚飞 毛国建 毛建廷

受保护的技术使用者：开封一晨纸业有限公司

技术研发日：2020.12.25

技术公布日：2021/12/28
