一种用于分切机的可调节圆刀机构的制作方法

本实用新型涉及分切机领域，具体涉及一种用于分切机的可调节圆刀机构。

背景技术：

分切机是一种将材料分切成多条的机械设备。其中，现有的分切机通常设置有上刀轴和下刀轴，上刀轴和下刀轴上分别装有圆切刀，圆切刀通过各垫片和定位块等固定于刀轴上。然而，为了适应不同的分切规格，需要经常调节圆切刀的位置；此时则需要先取放各垫片和定位块，才可以调节圆切刀的位置，调刀操作费时费力，严重影响了生产效率。

技术实现要素：

本实用新型旨在克服现有技术中的上述缺陷，提供一种调刀方便、省时省力的用于分切机的圆刀机构。

为实现上述目的，本实用新型提供一种用于分切机的可调节圆刀机构，包括固定架和转动连接于固定架的上刀轴和下刀轴，所述下刀轴上设置有下圆切刀和定位块，所述上刀轴上设置有上圆切刀；所述下圆切刀和上圆切刀可左右移动的安装于下刀轴和上刀轴上，所述下圆切刀和定位块的上顶面高度差为0.5~1mm；所述上刀轴上设置有定位刻度线。

进一步地，所述下圆切刀和上圆切刀通过锁紧机构固定在下刀轴和上刀轴上，当需要调整圆切刀位置时，只需要拧松螺母后打开圆切刀，并移动圆切刀到所需位置后再拧紧螺母固定即可。

进一步地，所述锁机构连接处设置有防松垫片。

进一步地，所述上圆切刀的底面紧贴下圆切刀的顶面。

进一步地，所述上刀轴和下刀轴通过轴承或法兰与固定架转动连接，优选为轴承连接。

进一步地，所述定位块与下刀轴通过螺纹固定连接。

进一步地，所述上刀轴通过传动齿轮与下刀轴实现同步的反方向转动。

本实用新型与现有技术相比，具有以下的优点和效果：

1.本实用新型中的圆切刀通过锁紧螺母固定在刀轴上，当需要调整圆切刀位置时，只需要拧松螺母、打开圆切刀、移动圆切刀到所需位置后再拧紧螺母固定即可，免去了拆装各垫片和定位块这些繁杂的操作，使用效率高。

2.本实用新型中的分切机适用于薄膜的分切生产，设置下圆切刀和定位块的上顶面高度差为0.5~1mm，此时，定位块能更好的拉紧固定薄膜材料和配合圆切刀的使用，分切效果后，分切后的规格大小一致。

3.上刀轴上设置有定位刻度线，调整圆切刀时可以按照该定位刻度线确定位置，节约时间。

附图说明

下面根据附图和实施例对本实用新型作进一步详细说明。

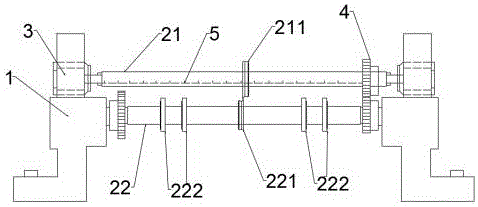

图1是本实用新型所述的用于分切机的可调节圆刀机构的整体结构示意图；

图2是本实用新型中的可调节位置圆切刀的局部结构示意图；

1固定架、21上刀轴、22下刀轴、221下圆切刀、222定位块、211上圆切刀、3轴承、4传动齿轮、5定位刻度线、6锁紧机构。

具体实施方式

如图1所示，本实用新型的用于分切机的可调节圆刀机构，包括固定架1和转动连接于固定架的上刀轴21和下刀轴22，所述下刀轴22上设置有下圆切刀221和4个左右对称设置的定位块222，所述上刀轴21上设置有上圆切刀211；所述下圆切刀221和上圆切刀211可左右移动的安装于下刀轴22和上刀轴上21，所述下圆切刀221和定位块222的上顶面高度差为0.5~1mm；所述下圆切刀221和上圆切刀211通过锁紧机构6固定在下刀轴22和上刀轴21上。当需要调整上圆切刀211或下圆切刀221位置时，只需要先拧松该锁紧机构6上的螺母、打开锁紧机构6，将圆切刀移动到所需位置，最后再拧紧螺母固定即可；定位块222通过螺纹固定于下刀轴22上。上刀轴21和下刀轴22都通过轴承3与固定架1转动连接，且通过传动齿轮4实现同步的反方向转动。上刀轴21上设置有定位刻度线5，便于圆切刀确定所要调整的位置。本实用装置工作时，塑料薄膜、纸张等材料通过上刀轴21和下刀轴22的中间位置时，在下圆切刀221和上圆切刀211的啮合切割下完成对材料的切割，其中，下刀轴22上的定位块222对材料起到支撑作用，防止材料在被切割过程中因圆切刀的作用力而发生位置偏移；当裁剪尺寸需要改变时，则仅需要同时调整下圆切刀221和上圆切刀211的位置即可，具体调节方法为：先拧松该锁紧机构6上的螺母、打开锁紧机构6，将圆切刀移动到所需位置，最后再拧紧螺母；操作简单快速，且上刀轴21上的定位刻度线5，方便圆切刀确定所要调整的位置。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何在本实用新型揭露的技术范围内的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求的保护范围为准。

技术特征：

1.一种用于分切机的可调节圆刀机构，包括固定架和转动连接于固定架的上刀轴和下刀轴，其特征在于：所述下刀轴上设置有下圆切刀和定位块，所述上刀轴上设置有上圆切刀；所述下圆切刀和上圆切刀可左右移动的安装于下刀轴和上刀轴上，所述下圆切刀和定位块的上顶面高度差为0.5~1mm；所述上刀轴上设置有定位刻度线。

2.根据权利要求1所述的用于分切机的可调节圆刀机构，其特征在于，所述下圆切刀和上圆切刀通过锁紧机构固定在下刀轴和上刀轴上。

3.根据权利要求2所述的用于分切机的可调节圆刀机构，其特征在于，所述锁紧机构连接处设置有防松垫片。

4.根据权利要求1所述的用于分切机的可调节圆刀机构，其特征在于，所述上圆切刀的底面紧贴下圆切刀的顶面。

5.根据权利要求1所述的用于分切机的可调节圆刀机构，其特征在于，所述上刀轴和下刀轴通过轴承或法兰与固定架转动连接。

6.根据权利要求1所述的用于分切机的可调节圆刀机构，其特征在于，所述定位块与下刀轴通过螺纹连接。

7.根据权利要求1所述的用于分切机的可调节圆刀机构，其特征在于，所述上刀轴通过传动齿轮与下刀轴实现同步的反方向转动。

技术总结

本实用新型公开了一种用于分切机的可调节圆刀机构，包括固定架和转动连接于固定架的上刀轴和下刀轴，所述下刀轴上设置有下圆切刀和定位块，所述上刀轴上设置有上圆切刀；下圆切刀和上圆切刀通过锁紧螺母可左右移动的安装于下刀轴和上刀轴上，上刀轴上设置有定位刻度线。本实用新型的圆切刀可快捷方便地调整位置，且分切效果好，解决了传统分切机中调刀困难、工作效率低的问题。

技术研发人员：马守宋;杨慧聪

受保护的技术使用者：嘉兴市科邦医用包装有限公司

技术研发日：2019.04.19

技术公布日：2020.02.28
