一种用于分切机上自动刹车的装置的制作方法

本实用新型涉及分切机技术领域，具体为一种用于分切机上自动刹车的装置。

背景技术：

分切机是一种将宽幅纸张、云母带或薄膜分切成多条窄幅材料的机械设备，其一般采用液压的方式控制刀体处的移动，实现切割工作，且其一般会在处理器处对刀体的运动进行位置和速度的设定，在实际切割工作过程中，需要保证切割处没有异物，令刀体能够切割到最低位置，但是在切割处两侧的位置处，有时会落上杂物等物质，进而影响切割动作的完成，严重者会对刀体造成损伤，如果能够设计一种在切割刀体两侧安装的，可以对杂物进行反应并令刀体及时停止的装置，就可以解决此类问题，为此，我们提出一种用于分切机上自动刹车的装置

技术实现要素：

本实用新型的目的在于提供一种用于分切机上自动刹车的装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于分切机上自动刹车的装置，包括平台和移动板，所述移动板的下侧壁固定安装有切割刀体，所述移动板的下侧壁左右两侧对称固定安装有固定板，左侧所述固定板的左侧壁固定安装有电磁开关，且电磁开关的开关部分通过导线连接到分切机内部处理器处，所述固定板的内侧壁固定安装有固定杆，所述固定杆的外侧壁固定装配有活动结构，所述固定杆的下侧壁与活动结构的内部下侧壁之间固定安装有弹簧，所述活动结构的内部下侧壁固定安装有固定筒，所述固定筒的内侧壁上侧嵌入有金属筒，所述固定杆的下侧壁固定安装有金属杆，所述金属杆的下端固定安装有圆柱块，所述圆柱块插接于固定筒内，且金属筒与金属杆处通过导线与分切机电源及电磁开关的电磁铁部分串联。

优选的，所述活动结构包括矩形板，所述矩形板固定安装于固定杆的前后侧壁，两个所述矩形板之间插接有活动板，所述活动板的下侧壁固定安装有底板，且弹簧的下端与固定筒的下侧壁均固定安装于底板的上侧壁，所述矩形板的外侧壁均匀开设有矩形槽，所述活动板的外侧壁均匀固定安装有矩形块，且矩形块插接于矩形槽内。

优选的，所述矩形板的上侧壁均固定安装有保护板，且保护板的内侧壁贴合于切割刀体的外侧壁。

优选的，所述平台的上侧壁左右对称开设有凹槽。

与现有技术相比，本实用新型的有益效果是：本实用新型通过切割刀体、固定板、电磁开关、固定杆、活动结构、固定筒、金属筒、金属杆和圆柱块的结构，当切割刀体两侧接触到杂物时，会带动活动结构发生压缩，进而令金属杆与金属筒接触，令电磁开关启动，对机器内部处理器发出电信号，令其能够控制分切机的液压系统停止，进而实现对活动的切割刀体的刹车停止，实现对刀体的保护。

附图说明

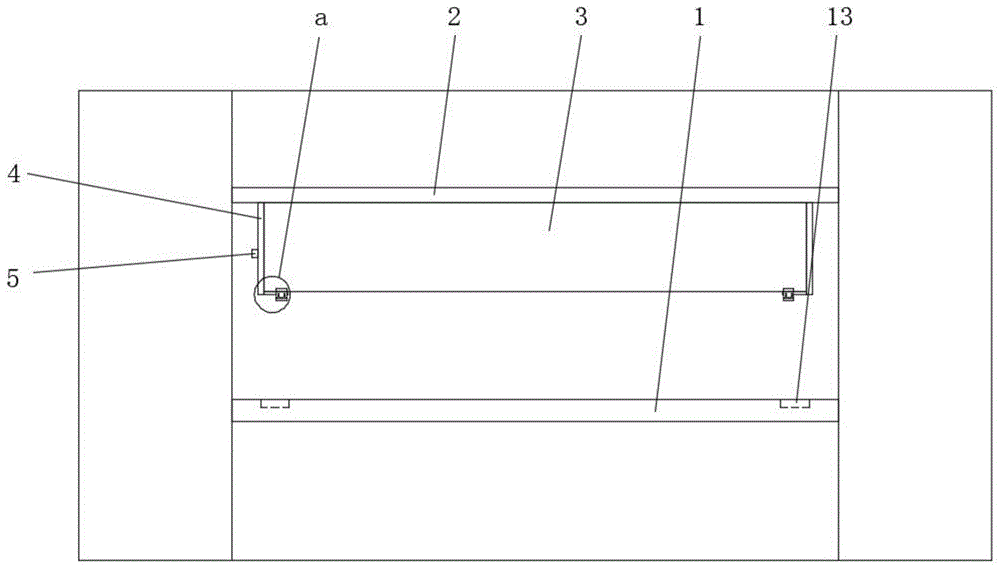

图1为本实用新型的示意图。

图2为本实用新型图1中a部分的局部放大图。

图3为本实用新型活动结构处的左视剖视图。

图中：1、平台，2、移动板，3、切割刀体，4、固定板，5、电磁开关，6、固定杆，7、活动结构，71、矩形板，72、活动板，73、矩形槽，74、矩形块，75、底板，76、保护板，8、固定筒，9、金属筒，10、金属杆，11、圆柱块，12、弹簧，13、凹槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2和图3，本实用新型提供一种技术方案：一种用于分切机上自动刹车的装置，包括平台1和移动板2，被切割的纸张等在平台1上移动，移动板2安装在分切机的液压系统上，通过液压的作用带动移动板2移动，进而带动切割刀体3移动完成切割工作，由于分切机及其液压系统为实际及其及现有公知技术，因此此处对其未进行赘述，移动板2的下侧壁固定安装有切割刀体3，切割刀体3用于对平台1上的纸张等进行切割，移动板2的下侧壁左右两侧对称固定安装有固定板4，对切割刀体3的两侧进行保护，左侧固定板4的左侧壁固定安装有电磁开关5，且电磁开关5的开关部分通过导线连接到分切机内部处理器处，电磁开关5平常为断开的，当其闭合时，会对分切机内部处理器处传递电信号，令其控制液压系统停止，进而实现对切割刀体3的刹车停止，固定板4的内侧壁固定安装有固定杆6，固定杆6对切割刀体3下侧两端进行保护，固定杆6的外侧壁固定装配有活动结构7，固定杆6的长度及活动结构7的长度可以根据需要进行更改，令其适用于不同的工作环境，活动结构7自身能够进行伸长和收缩的动作，固定杆6的下侧壁与活动结构7的内部下侧壁之间固定安装有弹簧12，如图3所示，此时弹簧12为平衡状态，且此时活动结构7自身为伸长状态，活动结构7的内部下侧壁固定安装有固定筒8，固定筒8的内侧壁上侧嵌入有金属筒9，金属筒9的内径与固定筒8的内径相同，固定杆6的下侧壁固定安装有金属杆10，金属杆10的下端固定安装有圆柱块11，圆柱块11插接于固定筒8内，金属杆10及圆柱块11的直径与固定筒8的内径相同，因此当金属杆10及圆柱块11在固定筒8内发生相对移动时，金属杆10能够与金属筒9贴合，实现电流的流通，且金属筒9与金属杆10处通过导线与分切机电源及电磁开关的电磁铁部分串联，当活动结构7处接触到杂物时，会令其发生压缩弹簧12的收缩动作，进而令固定筒8处上移，令金属杆10与圆柱块11处有更多的部分移入到固定筒8内，当金属筒9与金属杆10接触时，则令分切机电源、金属筒9、金属杆10和电磁开关5的电磁铁部分形成闭合回路，令电磁开关5的电磁铁部分通电，进而令电磁开关5的开关部分闭合，由于电磁开关5的开关部分与分切机内部处理器串联，因此会形成电信号，处理器在接受到电信号后会控制及其的液压系统停止，进而实现切割刀体3处的刹车停止。

具体而言，活动结构7包括矩形板71，矩形板71固定安装于固定杆6的前后侧壁，两个矩形板71之间插接有活动板72，活动板72能够在矩形板71间上下移动，活动板72的下侧壁固定安装有底板75，且弹簧12的下端与固定筒8的下侧壁均固定安装于底板75的上侧壁，通过弹簧12对活动板72及底板75的位置进行限制及复位，矩形板71的外侧壁均匀开设有矩形槽73，活动板72的外侧壁均匀固定安装有矩形块74，且矩形块74插接于矩形槽73内，通过矩形槽73和矩形块74的结构进一步对活动板72的位置及移动范围进行限定。

具体而言，矩形板71的上侧壁均固定安装有保护板76，且保护板76的内侧壁贴合于切割刀体3的外侧壁，保护板76用于对切割刀体3的切割处及侧面进行保护。

具体而言，平台1的上侧壁左右对称开设有凹槽13，令切割刀体3下移过程中，固定杆6及活动结构7会移动到凹槽13内，进而令切割刀体3的切割部分能够移动到平台1上表面的位置，完成有效的切割动作。

工作原理：此用于分切机上自动刹车的装置，在其进行切割工作时，若是平台上两侧出现杂物时，在切割刀体3下移的过程中，底板75处接触到杂物，进而令底板75及活动板72处做压缩弹簧12的动作，令固定筒8相对于金属杆10的位置上移，当金属杆10移入到金属筒9内并与其接触时，会令电磁开关5的电磁铁部分通电，进而令电磁开关5的开关部分闭合，会对分切机内部处理器产生电信号，经过处理器的处理后会令分切机的液压系统停止工作，进而令切割刀体3迅速停止，实现对切割刀体3的刹车停止，进而对切割刀体3进行及时有效的保护。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.一种用于分切机上自动刹车的装置，其特征在于：包括平台(1)和移动板(2)，所述移动板(2)的下侧壁固定安装有切割刀体(3)，所述移动板(2)的下侧壁左右两侧对称固定安装有固定板(4)，左侧所述固定板(4)的左侧壁固定安装有电磁开关(5)，且电磁开关(5)的开关部分通过导线连接到分切机内部处理器处，所述固定板(4)的内侧壁固定安装有固定杆(6)，所述固定杆(6)的外侧壁固定装配有活动结构(7)，所述固定杆(6)的下侧壁与活动结构(7)的内部下侧壁之间固定安装有弹簧(12)，所述活动结构(7)的内部下侧壁固定安装有固定筒(8)，所述固定筒(8)的内侧壁上侧嵌入有金属筒(9)，所述固定杆(6)的下侧壁固定安装有金属杆(10)，所述金属杆(10)的下端固定安装有圆柱块(11)，所述圆柱块(11)插接于固定筒(8)内，且金属筒(9)与金属杆(10)处通过导线与分切机电源及电磁开关的电磁铁部分串联。

2.根据权利要求1所述的一种用于分切机上自动刹车的装置，其特征在于：所述活动结构(7)包括矩形板(71)，所述矩形板(71)固定安装于固定杆(6)的前后侧壁，两个所述矩形板(71)之间插接有活动板(72)，所述活动板(72)的下侧壁固定安装有底板(75)，且弹簧(12)的下端与固定筒(8)的下侧壁均固定安装于底板(75)的上侧壁，所述矩形板(71)的外侧壁均匀开设有矩形槽(73)，所述活动板(72)的外侧壁均匀固定安装有矩形块(74)，且矩形块(74)插接于矩形槽(73)内。

3.根据权利要求2所述的一种用于分切机上自动刹车的装置，其特征在于：所述矩形板(71)的上侧壁均固定安装有保护板(76)，且保护板(76)的内侧壁贴合于切割刀体(3)的外侧壁。

4.根据权利要求1所述的一种用于分切机上自动刹车的装置，其特征在于：所述平台(1)的上侧壁左右对称开设有凹槽(13)。

技术总结

本实用新型公开了一种用于分切机上自动刹车的装置，包括平台和移动板，移动板的下侧壁左右两侧对称固定安装有固定板，左侧固定板的左侧壁固定安装有电磁开关，固定板的内侧壁固定安装有固定杆，固定杆的外侧壁固定装配有活动结构，活动结构的内部下侧壁固定安装有固定筒，固定筒的内侧壁上侧嵌入有金属筒，固定杆的下侧壁固定安装有金属杆，本实用新型在切割刀体两侧接触到杂物时，会带动活动结构发生压缩，进而令金属杆与金属筒接触，令电磁开关启动，对机器内部处理器发出电信号，令其能够控制分切机的液压系统停止，进而实现对活动的切割刀体的刹车停止，实现对刀体的保护。

技术研发人员：李家林;王荣;张小兵

受保护的技术使用者：南京万沃新材料科技有限公司

技术研发日：2019.11.01

技术公布日：2020.07.14
