一种调刀方便的分切机的圆刀调刀机构的制作方法

本实用新型涉及分切机技术领域，更具体地说，是涉及一种调刀方便的分切机的圆刀调刀机构。

背景技术：

分切机是一种将材料分切成多条的机械设备。其中，现有的分切机通常设置有上刀轴和下刀轴，上刀轴和下刀轴上分别装设有圆切刀。然而，为适应不同材料的规格，需要经常调节上刀轴和下刀轴上的切刀的间隙，但是现有的分切机的调刀操作较为麻烦，费时费力，并且不能精确地调节切刀之间的间隙，降低了产品的生产质量。

技术实现要素：

本实用新型的目的在于克服现有技术中的上述缺陷，提供一种调刀方便、省时省力、可精确地调节切刀之间的间隙和保证产品的生产质量的分切机的圆刀调刀机构。

为实现上述目的，本实用新型提供了一种调刀方便的分切机的圆刀调刀机构，包括左墙板、右墙板、上刀轴、下刀轴、移刀手轮、摆刀架和摆刀蜗杆，所述下刀轴的两端可转动地安装在左墙板与右墙板的内板面上，所述上刀轴上装设有上圆切刀，所述下刀轴上装设有下圆切刀，所述移刀手轮通过移刀套装设在左墙板的外板面上，所述移刀套的外缘上装设有摆刀蜗轮，所述摆刀架包括两摆臂安装块和装设在两摆臂安装块之间的摆刀轴，所述摆刀轴的一端通过移刀套与移刀手轮传动连接，所述摆刀轴的另一端通过法兰装设在右墙板的内板面上，所述移刀手轮在转动时能够带动摆刀架左右移动以调节上圆切刀与下圆切刀的横向间隙，所述上刀轴可转动地安装在两摆臂安装块之间，所述摆刀蜗杆通过轴承座装设在左墙板的外板面上，所述摆刀蜗杆与移刀手轮的布置方向相垂直，所述摆刀蜗杆的杆体上设有与摆刀蜗轮相啮合的螺纹，所述摆刀蜗杆在转动时能够带动摆刀架抬起或压下以调节上圆切刀与下圆切刀的垂直间隙。

作为优选的实施方式，所述上刀轴通过传动齿轮与下刀轴实现同步转动。

作为优选的实施方式，所述下刀轴的两端分别装设有下刀轴承，所述左墙板和右墙板的内板面上分别装设有下刀固定座，所述下刀轴两端的下刀轴承分别装设在相应的下刀固定座中。

作为优选的实施方式，所述上刀轴的两端分别装设有上刀轴承，所述上刀轴两端的上刀轴承分别装设在两摆臂安装块开设的相应安装孔中。

与现有技术相比，本实用新型的有益效果在于：

本实用新型既可通过转动移刀手轮从而带动摆刀架左右移动以调节上圆切刀与下圆切刀的横向间隙，也可通过转动摆刀蜗杆从而带动摆刀架抬起或压下以调节上圆切刀与下圆切刀的垂直间隙，本实用新型的调刀方便，省时省力，提高了工作效率，并且可精确地调节切刀之间的间隙，保证了产品的生产质量。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型提供的圆刀调刀机构的结构示意图；

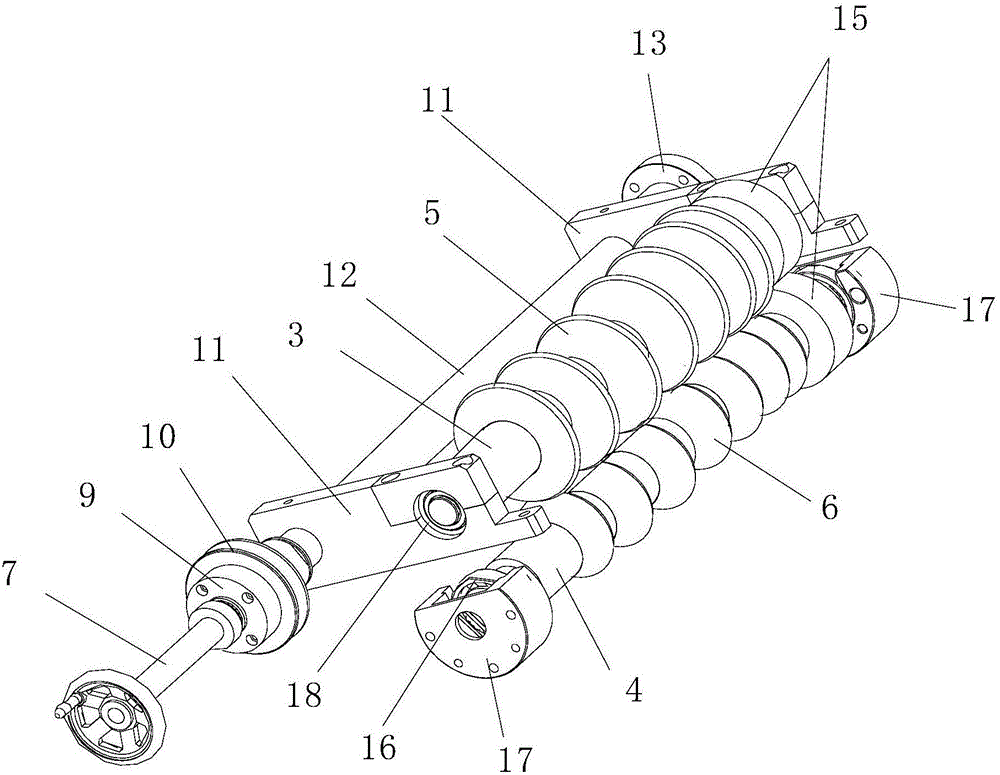

图2是本实用新型提供的圆刀调刀机构隐去左右墙板后的的结构示意图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参考图1和图2，本实用新型的实施例提供了一种调刀方便的分切机的圆刀调刀机构，该圆刀调刀机构包括左墙板1、右墙板2、上刀轴3、下刀轴4、移刀手轮7、摆刀架和摆刀蜗杆8等，下面将结合附图对本实施例的各个部件进行详细说明。

下刀轴4上装设有下圆切刀6，下刀轴4的两端分别装设有下刀轴承16，左墙板1和右墙板2的内板面上分别装设有下刀固定座17，下刀轴4两端的下刀轴承16分别装设在相应的下刀固定座17中，这样下刀轴4的两端可转动地安装在左墙板1与右墙板2之间。

移刀手轮7通过移刀套9装设在左墙板1的外板面上，移刀套9的外缘上装设有摆刀蜗轮10。

摆刀架位于左墙板1与右墙板2之间，其中，摆刀架包括两摆臂安装块11和装设在两摆臂安装块11之间的摆刀轴12，摆刀轴12的一端通过移刀套9与移刀手轮7传动连接，摆刀轴12的另一端通过法兰13装设在右墙板2的内板面上。

上刀轴3上装设有上圆切刀5，上刀轴3位于下刀轴4的上方，上刀轴3的两端分别装设有上刀轴承18，上刀轴3两端的上刀轴承18分别装设在两摆臂安装块11开设的相应安装孔中，这样上刀轴3可转动地安装在两摆臂安装块11之间。切料时，上刀轴3可通过传动齿轮15与下刀轴4实现同步转动，从而使上圆切刀5能够与下圆切刀6互相配合，对材料进行分条切割。

摆刀蜗杆8通过轴承座14装设在左墙板1的外板面上，摆刀蜗杆8与移刀手轮7的布置方向相垂直，摆刀蜗杆8的杆体上设有与摆刀蜗轮10相啮合的螺纹，摆刀蜗杆8能够带动摆刀蜗轮10转动。

在具体调刀的过程中，用户可通过转动移刀手轮7带动摆刀架左右移动，进而调节上圆切刀5与下圆切刀6的横向间隙。此外，用户也可以通过转动摆刀蜗杆8带动摆刀架抬起或压下，进而调节上圆切刀5与下圆切刀6的垂直间隙，使上圆切刀5与下圆切刀6相切，并切断材料。

综上所述，本实用新型的调刀方便，省时省力，提高了工作效率，并且可精确地调节切刀之间的间隙，保证了产品的生产质量。

上述实施例为本实用新型较佳的实施方式，但本实用新型的实施方式并不受上述实施例的限制，其他的任何未背离本实用新型的精神实质与原理下所作的改变、修饰、替代、组合、简化，均应为等效的置换方式，都包含在本实用新型的保护范围之内。

技术特征：

1.一种调刀方便的分切机的圆刀调刀机构，包括左墙板(1)、右墙板(2)和位于左墙板(1)与右墙板(2)之间的上刀轴(3)及下刀轴(4)，所述下刀轴(4)的两端可转动地安装在左墙板(1)与右墙板(2)的内板面上，所述上刀轴(3)上装设有上圆切刀(5)，所述下刀轴(4)上装设有下圆切刀(6)，其特征在于：还包括移刀手轮(7)、摆刀架和摆刀蜗杆(8)，所述移刀手轮(7)通过移刀套(9)装设在左墙板(1)的外板面上，所述移刀套(9)的外缘上装设有摆刀蜗轮(10)，所述摆刀架位于左墙板(1)与右墙板(2)之间，所述摆刀架包括两摆臂安装块(11)和装设在两摆臂安装块(11)之间的摆刀轴(12)，所述摆刀轴(12)的一端通过移刀套(9)与移刀手轮(7)传动连接，所述摆刀轴(12)的另一端通过法兰(13)装设在右墙板(2)的内板面上，所述移刀手轮(7)在转动时能够带动摆刀架左右移动以调节上圆切刀(5)与下圆切刀(6)的横向间隙，所述上刀轴(3)可转动地安装在两摆臂安装块(11)之间，所述摆刀蜗杆(8)通过轴承座(14)装设在左墙板(1)的外板面上，所述摆刀蜗杆(8)与移刀手轮(7)的布置方向相垂直，所述摆刀蜗杆(8)的杆体上设有与摆刀蜗轮(10)相啮合的螺纹，所述摆刀蜗杆(8)在转动时能够带动摆刀架抬起或压下以调节上圆切刀(5)与下圆切刀(6)的垂直间隙。

2.根据权利要求1所述的一种调刀方便的分切机的圆刀调刀机构，其特征在于：所述上刀轴(3)通过传动齿轮(15)与下刀轴(4)实现同步转动。

3.根据权利要求1所述的一种调刀方便的分切机的圆刀调刀机构，其特征在于：所述下刀轴(4)的两端分别装设有下刀轴承(16)，所述左墙板(1)和右墙板(2)的内板面上分别装设有下刀固定座(17)，所述下刀轴(4)两端的下刀轴承(16)分别装设在相应的下刀固定座(17)中。

4.根据权利要求1所述的一种调刀方便的分切机的圆刀调刀机构，其特征在于：所述上刀轴(3)的两端分别装设有上刀轴承(18)，所述上刀轴(3)两端的上刀轴承(18)分别装设在两摆臂安装块(11)开设的相应安装孔中。

技术总结

本实用新型公开了一种调刀方便的分切机的圆刀调刀机构，包括左墙板、右墙板、移刀手轮、摆刀架、摆刀蜗杆和带有圆切刀的上刀轴、下刀轴，下刀轴安装在左墙板与右墙板之间，移刀手轮通过移刀套装设在左墙板上，摆刀架包括两摆臂安装块和装设在两摆臂安装块之间的摆刀轴，摆刀轴的一端通过移刀套与移刀手轮传动连接，摆刀轴的另一端通过法兰装设在右墙板上，移刀手轮在转动时能够带动摆刀架左右移动以调节上下圆切刀的横向间隙，上刀轴安装在两摆臂安装块之间，摆刀蜗杆通过轴承座装设在左墙板上，摆刀蜗杆在转动时能够带动摆刀架抬起或压下以调节上下圆切刀的垂直间隙，其调刀方便，可精确调节切刀的间隙，提高了工作效率，保证了产品的生产质量。

技术研发人员：叶武清

受保护的技术使用者：东莞市钢鑫机械有限公司

文档号码：201621391890

技术研发日：2016.12.16

技术公布日：2017.06.13
