一种锂电池盖板分切刀架的制作方法

2023年12月01日国知局浏览量:0

一种锂电池盖板分切刀架的制作方法

本实用新型涉及分切机技术领域,具体是一种锂电池盖板分切刀架。

背景技术:

锂电池是指电化学体系中含有锂(包括金属锂、锂合金和锂离子、锂聚合物)的电池。锂电池盖板通常通过分切机进行切割工作,分切机刀架是分切机中安装刀片进行工作的部件,分切刀在作业时,一定要保证其稳定性,这样才能保证分切质量。然而,现有的技术在安装或拆卸分切刀时,效率较低,影响工作效率,其次刀片容易磨损,更换新的切刀不仅会提高设备的使用成本,而且还降低了设备的生产效率。

技术实现要素:

本实用新型的目的在于提供一种锂电池盖板分切刀架,以解决现有技术中的问题。

为实现上述目的,本实用新型提供如下技术方案:一种锂电池盖板分切刀架,包括切刀固定板,所述切刀固定板的一侧设置有第一螺纹孔,所述切刀固定板的上表面开设有工形槽,所述工形槽内安装有工形固定板,所述工形固定板的一侧设置有第一锥形定位孔,所述工形固定板的另一侧设置有第二螺纹孔,所述工形固定板的上表面开设有T形槽,所述T形槽内安装有分切刀,所述分切刀由刀头、刀身和刀尾组成,所述刀尾的一侧设置有第二锥形定位孔,所述刀身的外壁四周设置有耐磨合金层,所述刀头的外壁四周设置有金刚石层。

优选的,所述第一螺钉通过第一螺纹孔与第一锥形定位孔连接,所述第二螺钉通过第二螺纹孔与第二锥形定位孔连接。

优选的,所述工形固定板与工形槽之间通过过渡连接。

优选的,所述分切刀的刀尾与T形槽之间通过过渡连接。

与现有技术相比,本实用新型的有益效果是:分切刀通过T形槽与工形固定板过渡连接,可以增强分切刀工作时的稳定性,通过第二螺钉与第二锥形定位孔之间的固定连接,可以有效地保证分切刀工作时的稳定性,且安装拆卸方便简单,对分切刀本身性能影响较小。工形固定板通过工形槽与切刀固定板过渡连接,增强工形固定板的稳定性,通过第一螺钉与第一锥形定位孔之间的固定连接,保证了工形固定板的稳定性,且安装方便,通过分切刀的刀头外壁四周设置的金刚石层和刀身外壁四周设置的耐磨合金层,提高了分切刀的硬度,延长了刀具的使用寿命。

附图说明

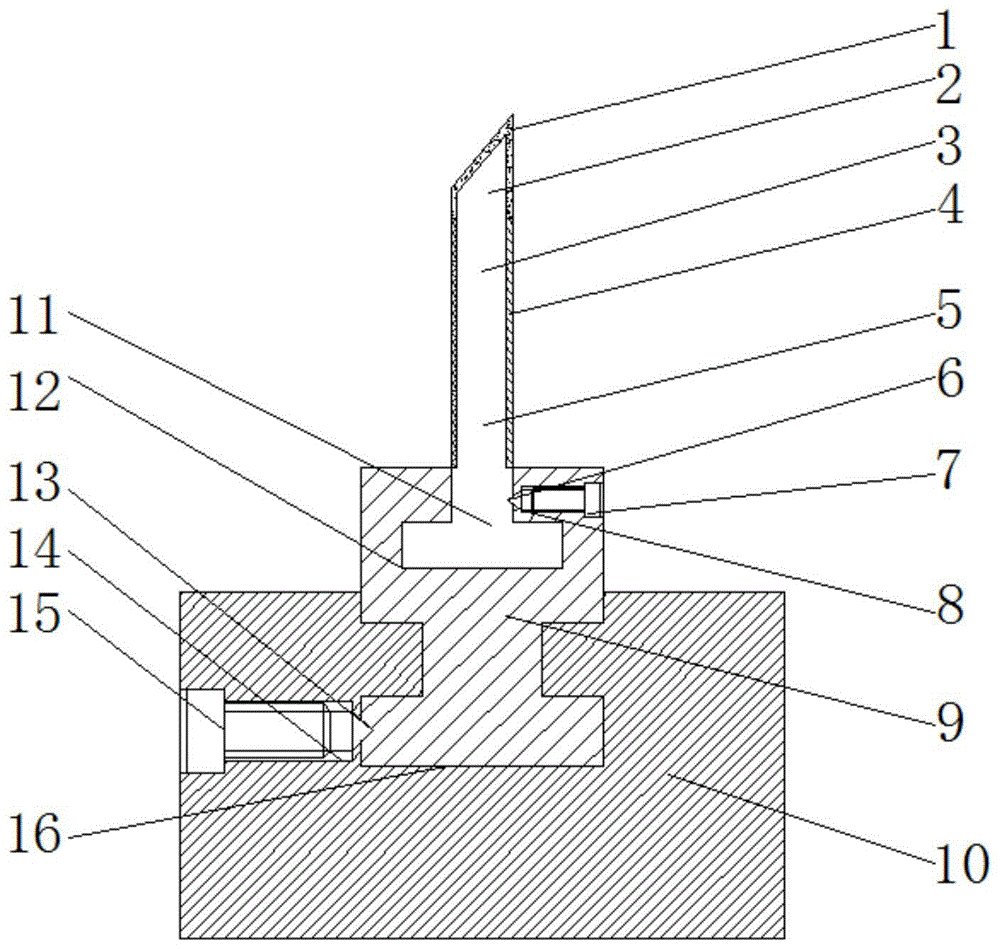

图1为本实用新型一种锂电池盖板分切刀架的结构示意图。

图2为本实用新型一种锂电池盖板分切刀架的立体图。

图3为本实用新型一种锂电池盖板分切刀架工形固定板的立体图。

图中:1、金刚石层;2、刀头;3、刀身;4、耐磨合金层;5、分切刀;6、第二锥形定位孔;7、第二螺钉;8、第二螺纹孔;9、工形固定板;10、切刀固定板;11、刀尾;12、T形槽;13、第一锥形定位孔;14、第一螺纹孔;15、第一螺钉;16、工形槽。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1~3,本实用新型实施例中,一种锂电池盖板分切刀架,包括切刀固定板10,切刀固定板10的一侧设置有第一螺纹孔14,切刀固定板10的上表面开设有工形槽16,工形槽16内安装有工形固定板9,工形固定板9的一侧设置有第一锥形定位孔13,工形固定板9的另一侧设置有第二螺纹孔8,工形固定板9的上表面开设有T形槽12,T形槽12内安装有分切刀5,分切刀5由刀头2、刀身3和刀尾11组成,刀尾11的一侧设置有第二锥形定位孔6,刀身3的外壁四周设置有耐磨合金层4,刀头2的外壁四周设置有金刚石层1,第一螺钉15通过第一螺纹孔14与第一锥形定位孔13连接,第二螺钉7通过第二螺纹孔8与第二锥形定位孔6连接,工形固定板9与工形槽16之间通过过渡连接,分切刀5的刀尾11与T形槽12之间通过过渡连接。

本实用新型的工作原理是:分切刀架由切刀固定板10、工形固定板9和分切刀5组成,分切刀5通过T形槽12与工形固定板9过渡连接,可以增强分切刀5工作时的稳定性,通过第二螺钉7与第二锥形定位孔6之间的固定连接,可以有效地保证分切刀5工作时的稳定性,且安装拆卸方便简单,对分切刀5本身性能影响较小。工形固定板9通过工形槽16与切刀固定板10过渡连接,增强工形固定板9的稳定性,通过第一螺钉15与第一锥形定位孔13之间的固定连接,保证了工形固定板9的稳定性,且安装方便,通过分切刀5的刀头2外壁四周设置的金刚石层1和刀身3外壁四周设置的耐磨合金层4,提高了分切刀5的硬度,延长了刀具的使用寿命。

对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

技术特征:

1.一种锂电池盖板分切刀架,包括切刀固定板(10),其特征在于:所述切刀固定板(10)的一侧设置有第一螺纹孔(14),所述切刀固定板(10)的上表面开设有工形槽(16),所述工形槽(16)内安装有工形固定板(9),所述工形固定板(9)的一侧设置有第一锥形定位孔(13),所述工形固定板(9)的另一侧设置有第二螺纹孔(8),所述工形固定板(9)的上表面开设有T形槽(12),所述T形槽(12)内安装有分切刀(5),所述分切刀(5)由刀头(2)、刀身(3)和刀尾(11)组成,所述刀尾(11)的一侧设置有第二锥形定位孔(6),所述刀身(3)的外壁四周设置有耐磨合金层(4),所述刀头(2)的外壁四周设置有金刚石层(1)。

2.根据权利要求1所述的一种锂电池盖板分切刀架,其特征在于:所述工形固定板(9)与工形槽(16)之间通过过渡连接。

3.根据权利要求1所述的一种锂电池盖板分切刀架,其特征在于:所述分切刀(5)的刀尾(11)与T形槽(12)之间通过过渡连接。

技术总结

本实用新型公开了一种锂电池盖板分切刀架,包括切刀固定板,所述切刀固定板的一侧设置有第一螺纹孔,所述切刀固定板的上表面开设有工形槽,所述工形槽内安装有工形固定板,所述工形固定板的一侧设置有第一锥形定位孔,所述工形固定板的另一侧设置有第二螺纹孔,所述工形固定板的上表面开设有T形槽,所述T形槽内安装有分切刀,所述分切刀由刀头、刀身和刀尾组成,所述刀尾的一侧设置有第二锥形定位孔,所述刀身的外壁四周设置有耐磨合金层,所述刀头的外壁四周设置有金刚石层。本实用新型解决了因分切刀安装的稳定性而影响分切机工作效率的问题,具有安装拆卸方便的好处。

技术研发人员:徐林

受保护的技术使用者:江苏万达新能源科技股份有限公司

技术研发日:2018.11.14

技术公布日:2019.09.17
