一种铜箔分切机下卷装置的制作方法

1.本实用新型涉及一种铜箔分切机，特别涉及一种铜箔分切机下卷装置。

背景技术：

2.分切机是一种将宽幅纸张、云母带或薄膜分切成多条窄幅材料的机械设备，常用于造纸机械、电线电缆云母带及印刷包装机械。分切机主要的运用于：无纺布；云母带、纸张、绝缘材料及各种薄膜材料分切、特别适宜于窄带(无纺布，纸张，绝缘材料、云母带、薄膜等等)的分切，铜箔也常使用分切机进行分切，常见的铜箔分切机下卷过程通常由人工进行操作，由于铜箔卷的质量较大，人工下料容易使铜箔卷摔落损坏，下卷效率较低。

技术实现要素：

3.本实用新型的目的在于提供一种铜箔分切机下卷装置，以解决上述背景技术中提出的常见的铜箔分切机下卷效率较低的问题。

4.为实现上述目的，本实用新型提供如下技术方案：一种铜箔分切机下卷装置，包括第一底座和第二底座，所述第一底座和第二底座的顶端均固定安装有支撑柱，两个所述支撑柱的顶端均固定安装有支撑板，两个所述支撑板之间的顶部转动安装有丝杆，两个所述支撑板之间的底部固定安装有两个导柱，位于第一底座上方的所述支撑板的一侧壁固定安装有伺服电机，所述伺服电机的输出端贯穿支撑板与丝杆的一端固定连接，所述丝杆上螺纹安装有螺母，所述导柱上滑动安装有滑座，所述滑座的顶端与螺母的底端固定连接，所述滑座的底端固定安装有卷扬机，所述卷扬机上缠绕安装有钢索，所述钢索的底端固定安装有固定机构，所述固定机构包括电磁铁，所述电磁铁与钢索的一端固定连接。

5.作为本实用新型的一种优选技术方案，所述固定机构还包括支撑杆和套索，所述支撑杆贯穿电磁铁的顶部，所述支撑杆的两端均固定连接有套索。

6.作为本实用新型的一种优选技术方案，所述第一底座和第二底座的底端均固定安装有万向轮。

7.作为本实用新型的一种优选技术方案，所述第一底座顶端的一侧对称固定安装有两个支撑架。

8.作为本实用新型的一种优选技术方案，所述支撑架的顶端开设有若干个弧形凹槽。

9.作为本实用新型的一种优选技术方案，所述丝杆的两端通过轴承与两个支撑板转动连接。

10.与现有技术相比，本实用新型的有益效果是：本实用新型一种铜箔分切机下卷装置，通过伺服电机的输出端带动丝杆转动，从而带动螺母在丝杆上移动，进而带动滑座移动至铜箔卷的上方，然后控制卷扬机使钢索带动电磁铁向下移动，使得电磁铁将铜箔卷吸附起来，然后通过两个套索对铜箔卷的两端进行固定，固定完毕后通过卷扬机将铜箔卷上提，然后通过伺服电机将铜箔卷移动至支撑架的上方，并通过卷扬机将铜箔卷放置在支撑架

上，相对人工进行下卷较为省力，效率更高。

附图说明

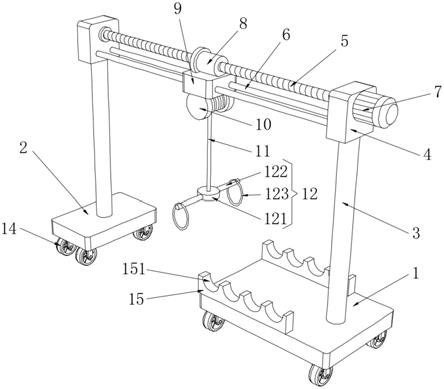

11.图1为本实用新型的结构示意图；

12.图2为本实用新型的剖面结构示意图；

13.图3为图2的a处放大结构示意图。

14.图中：1、第一底座；2、第二底座；3、支撑柱；4、支撑板；5、丝杆； 6、导柱；7、伺服电机；8、螺母；9、滑座；10、卷扬机；11、钢索；12、固定机构；121、电磁铁；122、支撑杆；123、套索；13、轴承；14、万向轮； 15、支撑架；151、弧形凹槽。

具体实施方式

15.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

16.请参阅图1

3，本实用新型提供了一种铜箔分切机下卷装置，包括第一底座1和第二底座2，第一底座1和第二底座2的顶端均固定安装有支撑柱3，两个支撑柱3的顶端均固定安装有支撑板4，两个支撑板4之间的顶部转动安装有丝杆5，两个支撑板4之间的底部固定安装有两个导柱6，位于第一底座 1上方的支撑板4的一侧壁固定安装有伺服电机7，伺服电机7的输出端贯穿支撑板4与丝杆5的一端固定连接，丝杆5上螺纹安装有螺母8，伺服电机7 输出端旋转时可以带动丝杆5转动，从而带动螺母8在丝杆5上移动，导柱6 上滑动安装有滑座9，滑座9的顶端与螺母8的底端固定连接，滑座9的底端固定安装有卷扬机10，卷扬机10的型号为jm0.5t，卷扬机10上缠绕安装有钢索11，钢索11的底端固定安装有固定机构12，固定机构12包括电磁铁121，电磁铁121的型号为mq3

25，电磁铁121与钢索11的一端固定连接。

17.优选的，固定机构12还包括支撑杆122和套索123，支撑杆122贯穿电磁铁121的顶部，支撑杆122的两端均固定连接有套索123，套索123为环状的绳索，可以对铜箔卷的两端进行固定，第一底座1和第二底座2的底端均固定安装有万向轮14，第一底座1顶端的一侧对称固定安装有两个支撑架15，支撑架15的顶端开设有若干个弧形凹槽151，可以将铜箔卷放置在弧形凹槽 151内，丝杆5的两端通过轴承13与两个支撑板4转动连接，从而减小摩擦力。

18.具体使用时，本实用新型一种铜箔分切机下卷装置，首先开启伺服电机7，通过伺服电机7的输出端带动丝杆5转动，从而带动螺母8在丝杆5上移动，进而带动滑座9移动至铜箔卷的上方，然后控制卷扬机10使钢索11带动电磁铁121向下移动，使得电磁铁121将铜箔卷吸附起来，然后通过两个套索 123对铜箔卷的两端进行固定，固定完毕后通过卷扬机10将铜箔卷上提，然后通过伺服电机7将铜箔卷移动至支撑架15的上方，并通过卷扬机10将铜箔卷放置在支撑架15上。

19.在本实用新型的描述中，需要理解的是，指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

20.在本实用新型中，除非另有明确的规定和限定，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

21.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.一种铜箔分切机下卷装置，包括第一底座(1)和第二底座(2)，其特征在于，所述第一底座(1)和第二底座(2)的顶端均固定安装有支撑柱(3)，两个所述支撑柱(3)的顶端均固定安装有支撑板(4)，两个所述支撑板(4)之间的顶部转动安装有丝杆(5)，两个所述支撑板(4)之间的底部固定安装有两个导柱(6)，位于第一底座(1)上方的所述支撑板(4)的一侧壁固定安装有伺服电机(7)，所述伺服电机(7)的输出端贯穿支撑板(4)与丝杆(5)的一端固定连接，所述丝杆(5)上螺纹安装有螺母(8)，所述导柱(6)上滑动安装有滑座(9)，所述滑座(9)的顶端与螺母(8)的底端固定连接，所述滑座(9)的底端固定安装有卷扬机(10)，所述卷扬机(10)上缠绕安装有钢索(11)，所述钢索(11)的底端固定安装有固定机构(12)，所述固定机构(12)包括电磁铁(121)，所述电磁铁(121)与钢索(11)的一端固定连接。2.根据权利要求1所述的一种铜箔分切机下卷装置，其特征在于：所述固定机构(12)还包括支撑杆(122)和套索(123)，所述支撑杆(122)贯穿电磁铁(121)的顶部，所述支撑杆(122)的两端均固定连接有套索(123)。3.根据权利要求1所述的一种铜箔分切机下卷装置，其特征在于：所述第一底座(1)和第二底座(2)的底端均固定安装有万向轮(14)。4.根据权利要求1所述的一种铜箔分切机下卷装置，其特征在于：所述第一底座(1)顶端的一侧对称固定安装有两个支撑架(15)。5.根据权利要求4所述的一种铜箔分切机下卷装置，其特征在于：所述支撑架(15)的顶端开设有若干个弧形凹槽(151)。6.根据权利要求1所述的一种铜箔分切机下卷装置，其特征在于：所述丝杆(5)的两端通过轴承(13)与两个支撑板(4)转动连接。

技术总结

本实用新型公开了一种铜箔分切机下卷装置，包括第一底座和第二底座，第一底座和第二底座的顶端均固定安装有支撑柱，两个支撑柱的顶端均固定安装有支撑板，两个支撑板之间的顶部转动安装有丝杆：本实用新型一种铜箔分切机下卷装置，通过伺服电机的输出端带动丝杆转动，从而带动螺母在丝杆上移动，进而带动滑座移动至铜箔卷的上方，然后控制卷扬机使钢索带动电磁铁向下移动，使得电磁铁将铜箔卷吸附起来，然后通过两个套索对铜箔卷的两端进行固定，固定完毕后通过卷扬机将铜箔卷上提，然后通过伺服电机将铜箔卷移动至支撑架的上方，并通过卷扬机将铜箔卷放置在支撑架上，相对人工进行下卷较为省力，效率更高。效率更高。效率更高。
