隔膜分切机的独立臂收卷结构的制作方法

本实用新型涉及锂电池隔膜加工技术领域，具体涉及一种隔膜分切机的独立臂收卷结构。

背景技术：

锂电池是一类由金属锂或者锂合金作为负极材料、有机溶液作为电解质的电池。目前广泛应用于便携式电子产品上。与传统的水溶液电池相比，锂电池具有较高的比能量、长的循环寿命和对环境友好等优点，是一种发展潜力很大的电池体系。

在锂电池的结构中，隔膜是关键的内组件之一，它的性能决定了电池的界面结构、内阻等，直接影响了电池的容量、循环以及安全性能。隔膜的主要作用：一是让电解质离子通过，二是分隔开电池的正、负极，防止两极接触而发生短路。

现有技术中，多采用隔膜分切机进行隔膜进行分切，其收卷多采用中心表面卷取（被动收卷结构），独立臂一般采用的机械式滑差环，由于中心表面卷取是由大胶辊与滑差环紧密贴合（气缸给独立臂加压力），滑差环是摩擦原理跟随大胶辊转动，这种收卷方法无法控制收卷张力，大张力会使隔膜生产拉伸变形，改变孔隙率和隔膜的物理性能，之前使用的机械式滑差环，因为锁紧原理是斜面胀紧的，在高速转动的时候会产生振动，纸筒和滑差环之间出现松动，导致整卷隔膜收卷不齐，严重影响成品合格率。

因此，现需提供一种能够精确控制薄膜张力且进行主动收卷的隔膜分切机的独立臂收卷结构。

技术实现要素：

为此，本实用新型提供了一种隔膜分切机的独立臂收卷结构，其包括独立臂组件、滑差齿组件、气胀环组件和收卷辊，其中，所述独立臂组件与所述滑差齿组件通过齿轮啮合连接，所述独立臂组件在所述滑差齿组件的作用下通过传动同步带驱动所述气胀环组件的气胀环主轴转动。

所述滑差齿组件包括与所述独立臂组件中的驱动同步轮相啮合的滑差齿和滑差轴，其中，通过比例阀气压给所述滑差轴通气。

所述独立臂组件包括与所述滑差齿组件的滑差齿啮合的驱动同步轮、用于往复滑动的线性滑轨、根据隔膜厚度对独立臂进行压力调整的加压气缸、对纸筒的压力进行调节防止纸筒变形的压力调节阀、连接所述加压气缸和独立臂的关节轴承、用于连接所述驱动同步轮和所述气胀环组件的传动同步带、对所述传动同步带进行调整的同步带调整机构以及用于安装所述独立臂的独立臂安装座。

所述独立臂组件还包括对传动同步带进行保护的皮带护罩。

所述气胀环组件包括通过气胀环主轴、进气螺纹、滑块支座、抱紧O型拉簧、滑块、盖板、转动轴承、回位弹簧和胀紧瓦片。

本实用新型相对于现有技术，具有如下优点之处：

在本实用新型中，其包括带有张力的滑差齿组件，滑差齿组件通过传动同步带传动气胀环，达到主动收卷功能，收卷张力由滑差齿组件的张力控制，使得各滑差齿的力量都是一致性很好；因此该独立臂收卷结构能够精确控制薄膜张力且进行主动收卷。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

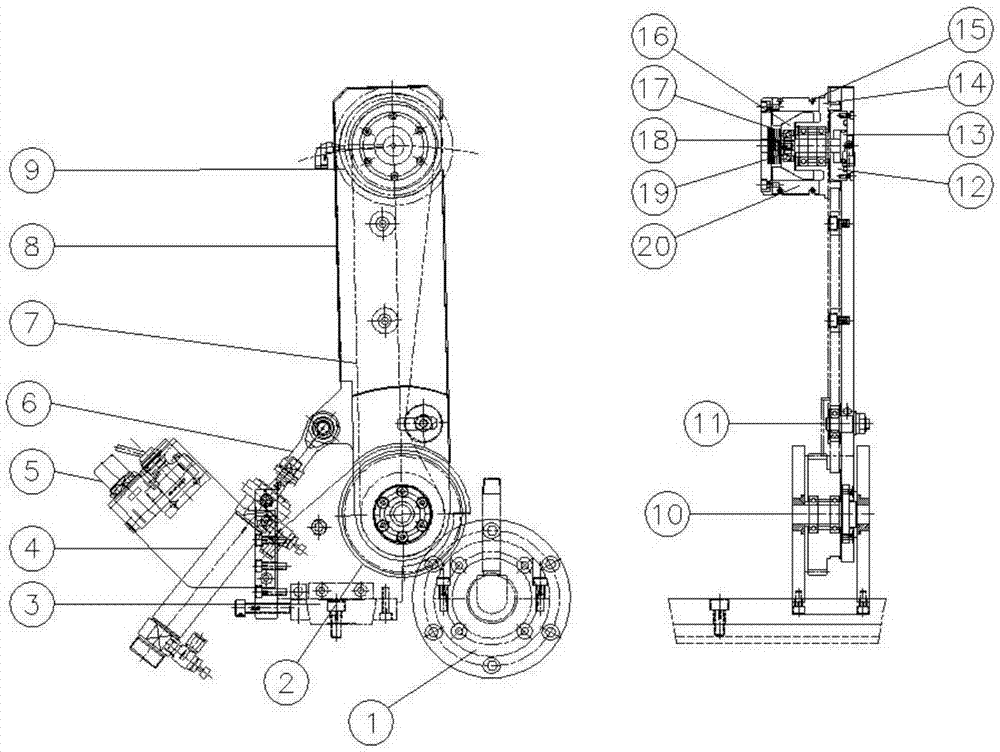

图1 为本实用新型所述的独立臂收卷结构示意图；

图2 为本实用新型所述的收卷辊与独立臂组件配合示意图；

附图标记说明：1-滑差齿；2-驱动同步轮；3-线性滑轨；4-加压气缸；5-压力调节阀；6-关节轴承；7-传动同步带；8-皮带护罩；9-气胀环组件；10-独立臂安装座；11-同步带调整机构；12-气胀环主轴；13-进气螺纹；14-滑块支座；15-抱紧O型拉簧；16-滑块；17-盖板；18-转动轴承；19-回位弹簧；20-胀紧瓦片；21-收卷辊。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

此外，下面所描述的本实用新型不同实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互结合。

如图1和2所示，本实施例提供了隔膜分切机的独立臂收卷结构，其包括独立臂组件、滑差齿组件、气胀环组件9和收卷辊21，其中，所述独立臂组件与所述滑差齿组件通过齿轮啮合连接，所述独立臂组件在所述滑差齿组件的作用下通过传动同步带7驱动所述气胀环组件9的气胀环主轴12转动。

在本实施例中，其包括带有张力的滑差齿组件，滑差齿组件通过传动同步带7传动气胀环，达到主动收卷功能，收卷张力由滑差齿组件的张力控制，使得各滑差齿1的力量都是一致性很好；因此该独立臂收卷结构能够精确控制薄膜张力且进行主动收卷。

同时，在本实施例中，收卷辊21也起牵引隔膜的作用，收卷辊采用大包角的设计，从而使隔膜更平整、防止隔膜左右游动打滑；独立臂组件贴近收卷辊21，并用伺服马达PID闭环控制，使独立臂组件的收卷速度和收卷辊21的速度始终同步转动，形成近距离的收卷方式，让隔膜没有跑偏的时间，达到收卷整齐的效果。

具体地，所述滑差齿组件包括与所述独立臂组件中的驱动同步轮2相啮合的滑差齿1和滑差轴，其中，通过比例阀气压给所述滑差轴通气。

进一步，所述独立臂组件包括与所述滑差齿组件的滑差齿1啮合的驱动同步轮2、用于往复滑动的线性滑轨3、根据隔膜厚度对独立臂进行压力调整的加压气缸4、对纸筒的压力进行调节防止纸筒变形的压力调节阀5、连接所述加压气缸4和独立臂的关节轴承6、用于连接所述驱动同步轮2和所述气胀环组件9的传动同步带7、对所述传动同步带7进行调整的同步带调整机构11以及用于安装所述独立臂的独立臂安装座10。作为优选的实施方式，所述独立臂组件还包括对传动同步带7进行保护的皮带护罩8。在本实施例中，加压气缸4驱动上、下独立臂，独立臂的压力采用比例阀控制气缸，可根据卷径增大改变压力，同时独立臂采用线性滑轨3位移，保证换分切规格可以快速精准替换。

在上述基础上，本实施例的所述气胀环组件9包括通过气胀环主轴12、进气螺纹13、滑块支座14、抱紧O型拉簧15、滑块16、盖板17、转动轴承18、回位弹簧19和胀紧瓦片20。

在本实施例中，在高速运转时，气胀环组件9始终保持一定的压力，将纸筒胀紧，改良出现纸筒松动问题。

显然，上述实施例仅仅是为清楚地说明所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而由此所引伸出的显而易见的变化或变动仍处于本发明创造的保护范围之中。

技术特征：

1.隔膜分切机的独立臂收卷结构，其特征在于：其包括独立臂组件、滑差齿组件、气胀环组件（9）和收卷辊（21），其中，所述独立臂组件与所述滑差齿组件通过齿轮啮合连接，所述独立臂组件在所述滑差齿组件的作用下通过传动同步带（7）驱动所述气胀环组件（9）的气胀环主轴（12）转动。

2.根据权利要求1所述的隔膜分切机的独立臂收卷结构，其特征在于：所述滑差齿组件包括与所述独立臂组件中的驱动同步轮（2）相啮合的滑差齿（1）和滑差轴，其中，通过比例阀气压给所述滑差轴通气。

3.根据权利要求1所述的隔膜分切机的独立臂收卷结构，其特征在于：所述独立臂组件包括与所述滑差齿组件的滑差齿（1）啮合的驱动同步轮（2）、用于往复滑动的线性滑轨（3）、根据隔膜厚度对独立臂进行压力调整的加压气缸（4）、对纸筒的压力进行调节防止纸筒变形的压力调节阀（5）、连接所述加压气缸（4）和独立臂的关节轴承（6）、用于连接所述驱动同步轮（2）和所述气胀环组件（9）的传动同步带（7）、对所述传动同步带（7）进行调整的同步带调整机构（11）以及用于安装所述独立臂的独立臂安装座（10）。

4.根据权利要求3所述的隔膜分切机的独立臂收卷结构，其特征在于：所述独立臂组件还包括对传动同步带（7）进行保护的皮带护罩（8）。

5.根据权利要求1所述的隔膜分切机的独立臂收卷结构，其特征在于：所述气胀环组件（9）包括通过气胀环主轴（12）、进气螺纹（13）、滑块支座（14）、抱紧O型拉簧（15）、滑块（16）、盖板（17）、转动轴承（18）、回位弹簧（19）和胀紧瓦片（20）。

技术总结

本实用新型公开了一种隔膜分切机的独立臂收卷结构，其包括独立臂组件、滑差齿组件、气胀环组件和收卷辊，其中，所述独立臂组件与所述滑差齿组件通过齿轮啮合连接，所述独立臂组件在所述滑差齿组件的作用下通过传动同步带驱动所述气胀环组件的气胀环主轴转动；本实用新型包括带有张力的滑差齿组件，滑差齿组件通过传动同步带传动气胀环，达到主动收卷功能，收卷张力由滑差齿组件的张力控制，使得各滑差齿的力量都是一致性很好；因此该独立臂收卷结构能够精确控制薄膜张力且进行主动收卷。

技术研发人员：熊敏;肖欢;杨方

受保护的技术使用者：湖南烁普新材料有限公司

技术研发日：2018.05.04

技术公布日：2019.02.12
