1.本实用新型涉及一种用于聚氨酯泡沫的分切机。
背景技术:
2.聚氨酯泡沫是以异氰酸酯和聚醚为主要原料,在发泡剂、催化剂、阻燃剂等多种助剂的作用下,通过专用设备混合,经高压喷涂现场发泡而成的高分子聚合物。
3.目前,发泡得到的聚氨酯泡沫主要为长方体,为了适应不同的生产需要,要将半成品模切以得到多个体积较小的成品。为了适应不同的生产需求,将大块的聚氨酯泡沫分切成多个体积较小聚氨酯泡沫。
4.现有的分切机主要包括机架和输送带,输送带通过输送辊转动连接于机架上。在机架上滑动连接有支撑座,在支撑座上设置有切刀,切刀横置于输送带的上方。
5.但是在切刀往复移动的过程中,由于切刀与聚氨酯泡沫之间具有较大的摩擦力,聚氨酯泡沫容易沿着输送带的宽度方向发生偏移,从而影响分切质量。
技术实现要素:
6.针对现有技术存在的不足,本实用新型在于提供一种用于聚氨酯泡沫的分切机,通过压辊对聚氨酯泡沫施加下压力,使聚氨酯泡沫保持稳定,达到提升分切质量的目的。
7.为实现上述目的,本实用新型提供了如下技术方案:一种用于聚氨酯泡沫的分切机,包括机架,所述的机架上转动连接有输送辊,所述的输送辊上设置有输送带,沿所述机架的高度方向上滑动连接有支撑座,所述的支撑座上设置有切刀,所述的机架上转动连接有驱动杆,所述的机架上滑动连接有竖杆,所述驱动杆旋转并通过传导机构带动竖杆上下移动,所述的竖杆的通过弹力组件设置有支撑架,所述的支撑架上转动连接有用于与聚氨酯泡沫上表面抵触的压辊,所述的驱动杆通过定位机构与机架连接。
8.通过采用上述技术方案,将聚氨酯泡沫置于输送带上,通过输送辊旋转,使输送带带动聚氨酯泡沫沿着机架的长度方向传动,支撑座沿着机架下移,并使切刀与聚氨酯泡沫抵触,即可将聚氨酯泡沫分切,与此同时,通过将驱动杆正向旋转,传导机构带动竖杆下移,使支撑架上的压辊与聚氨酯泡沫的上表面抵触,即可使聚氨酯泡沫在分切的过程中不易发生偏移,达到提升分切质量的目的;在分切完毕之后,将驱动杆反向旋转,同理,通过传导机构带动支撑架上移,以便于下次分切聚氨酯泡沫。
9.本实用新型进一步设置为:所述的传导机构包括齿轮和齿条,所述的齿轮固定于驱动杆上,所述的齿条固定于竖杆上,所述的齿轮与齿条啮合。
10.通过采用上述技术方案,驱动杆旋转,齿轮随着驱动杆同步转动,齿条即可带动竖杆上移或下移,传动平稳。
11.本实用新型进一步设置为:所述的定位机构包括弹片和定位槽,多个所述定位槽开设于驱动杆的外壁上且沿驱动杆的外壁均匀分布,所述的弹片的一端固定于机架上,另一端嵌设于一个定位槽中。
12.通过采用上述技术方案,随着驱动杆旋转,通过传导机构使竖杆下移并使支撑架上的压辊与聚氨酯泡沫抵触时,驱动杆停止转动,通过弹片嵌设到定位槽中实现驱动杆定位,继而实现竖杆定位,操作简便。
13.本实用新型进一步设置为:所述的弹力组件包括内杆、套管和弹性件,所述的内杆固定于竖杆上,所述的套管固定于支撑架上,所述的内杆穿设于套管中,所述的内杆与套管之间通过所述弹性件连接。
14.通过采用上述技术方案,驱动杆旋转,支撑杆上的压辊压在聚氨酯泡沫的上表面上,内杆与套管之间产生相对滑动,弹性件形变并产生弹力,从而能够适应上表面凹凸不平的聚氨酯泡沫,极大提升实用性。
15.本实用新型进一步设置为:所述的压辊的外壁上开设有多个定位凹槽,多个所述定位凹槽沿压辊的长度方向设置。
16.通过采用上述技术方案,使压辊与聚氨酯泡沫之间的摩擦力增加,进一步使聚氨酯泡沫在输送带上保持平稳,进一步提升分切质量。
17.综上所述,本实用新型具有以下有益效果:
18.将聚氨酯泡沫置于输送带上,通过输送辊旋转,使输送带带动聚氨酯泡沫沿着机架的长度方向传动,支撑座沿着机架下移,并使切刀与聚氨酯泡沫抵触,即可将聚氨酯泡沫分切,与此同时,通过将驱动杆正向旋转,传导机构带动竖杆下移,使支撑架上的压辊与聚氨酯泡沫的上表面抵触,即可使聚氨酯泡沫在分切的过程中不易发生偏移,达到提升分切质量的目的;在分切完毕之后,将驱动杆反向旋转,同理,通过传导机构带动支撑架上移,以便于下次分切聚氨酯泡沫。
附图说明

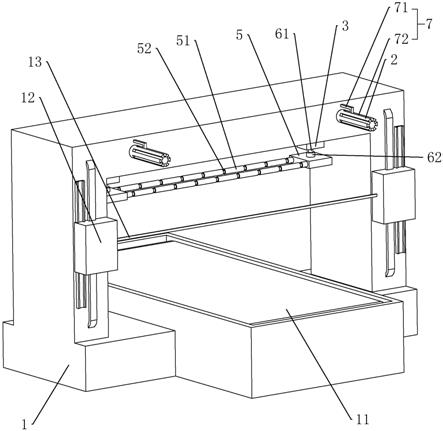

19.图1为本实用新型的结构示意图;
20.图2为体现传导机构的结构示意图;
21.图3为体现弹力组件的结构示意图。
22.附图标记:1、机架;11、输送带;12、支撑座;13、切刀;2、驱动杆;3、竖杆;4、传导机构;41、齿轮;42、齿条;5、支撑架;51、压辊;52、定位凹槽;6、弹力组件;61、内杆;62、套管;63、弹性件;7、定位机构;71、弹片;72、定位槽。
具体实施方式
23.参照附图对本实用新型做进一步说明。
24.如图1至图3所示,一种用于聚氨酯泡沫的分切机,包括机架1。在机架1上转动连接有输送辊,输送辊通过伺服电机驱动。
25.输送辊上设置有输送带11,沿机架1的高度方向上滑动连接有支撑座12。支撑座12通过电机和皮带驱动。在支撑座12上设置有切刀13,切刀13通过电机驱动并往复移动以分切聚氨酯泡沫。
26.在机架1上转动连接有驱动杆2,在机架1上滑动连接有竖直设置的竖杆3。驱动杆2旋转并通过传导机构4带动竖杆3上下移动。
27.传导机构4包括齿轮41和齿条42。齿轮41固定于驱动杆2上,并使齿轮41与驱动杆2
同轴设置。齿条42固定于竖杆3上,齿轮41与齿条42啮合。在驱动杆2正向旋转时,即可使齿条42带动竖杆3下移;同理,将驱动杆2反向旋转,即可使竖杆3上移。
28.竖杆3的通过弹力组件6设置有支撑架5。支撑架5上转动连接有用于与聚氨酯泡沫上表面抵触的压辊51,压辊51水平设置。在压辊51的外壁上开设有多个定位凹槽52,多个定位凹槽52沿压辊51的长度方向设置。
29.弹力组件6包括内杆61、套管62和弹性件63。内杆61固定于竖杆3的下端,套管62固定于支撑架5上,内杆61穿设于套管62中。内杆61与套管62之间通过该弹性件63连接。
30.驱动杆2通过定位机构7与机架1连接。定位机构7包括弹片71和定位槽72。多个定位槽72开设于驱动杆2的外壁上且沿驱动杆2的外壁均匀分布。弹片71的一端固定于机架1上,另一端嵌设于一个定位槽72中。
31.将聚氨酯泡沫置于输送带11上,通过输送辊旋转,使输送带11带动聚氨酯泡沫沿着机架1的长度方向传动,支撑座12沿着机架1下移,并使切刀13与聚氨酯泡沫抵触,即可将聚氨酯泡沫分切。与此同时,通过将驱动杆2正向旋转,竖杆3下移,使支撑架5上的压辊51与聚氨酯泡沫的上表面抵触,即可使聚氨酯泡沫在分切的过程中不易发生偏移,达到提升分切质量的目的。在分切完毕之后,将驱动杆2反向旋转,同理,通过传导机构4带动支撑架5上移,以便于下次分切聚氨酯泡沫。
32.以上所述仅是本实用新型的优选实施方式,本实用新型的保护范围并不仅局限于上述实施例,凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型原理前提下的若干改进和润饰,这些改进和润饰也应视为本实用新型的保护范围。
技术特征:
1.一种用于聚氨酯泡沫的分切机,包括机架,所述的机架上转动连接有输送辊,所述的输送辊上设置有输送带,沿所述机架的高度方向上滑动连接有支撑座,所述的支撑座上设置有切刀,其特征是:所述的机架上转动连接有驱动杆,所述的机架上滑动连接有竖杆,所述驱动杆旋转并通过传导机构带动竖杆上下移动,所述的竖杆的通过弹力组件设置有支撑架,所述的支撑架上转动连接有用于与聚氨酯泡沫上表面抵触的压辊,所述的驱动杆通过定位机构与机架连接。2.根据权利要求1所述的用于聚氨酯泡沫的分切机,其特征是:所述的传导机构包括齿轮和齿条,所述的齿轮固定于驱动杆上,所述的齿条固定于竖杆上,所述的齿轮与齿条啮合。3.根据权利要求1所述的用于聚氨酯泡沫的分切机,其特征是:所述的定位机构包括弹片和定位槽,多个所述定位槽开设于驱动杆的外壁上且沿驱动杆的外壁均匀分布,所述的弹片的一端固定于机架上,另一端嵌设于一个定位槽中。4.根据权利要求1所述的用于聚氨酯泡沫的分切机,其特征是:所述的弹力组件包括内杆、套管和弹性件,所述的内杆固定于竖杆上,所述的套管固定于支撑架上,所述的内杆穿设于套管中,所述的内杆与套管之间通过所述弹性件连接。5.根据权利要求4所述的用于聚氨酯泡沫的分切机,其特征是:所述的压辊的外壁上开设有多个定位凹槽,多个所述定位凹槽沿压辊的长度方向设置。
技术总结
本实用新型涉及一种用于聚氨酯泡沫的分切机,包括机架,所述的机架上转动连接有输送辊,所述的输送辊上设置有输送带,沿所述机架的高度方向上滑动连接有支撑座,所述的支撑座上设置有切刀,所述的机架上转动连接有驱动杆,所述的机架上滑动连接有竖杆,所述驱动杆旋转并通过传导机构带动竖杆上下移动,所述的竖杆的通过弹力组件设置有支撑架,所述的支撑架上转动连接有用于与聚氨酯泡沫上表面抵触的压辊,所述的驱动杆通过定位机构与机架连接。本实用新型具有以下优点和效果:本方案利用新机械结构,达到提升分切质量的目的。达到提升分切质量的目的。达到提升分切质量的目的。
技术研发人员:吴海义
受保护的技术使用者:瑞安市方圆聚氨酯有限公司
技术研发日:2021.02.25
技术公布日:2021/11/2
