一种具有纠偏效果的电容器加工用薄膜分切装置的制作方法

1.本实用新型涉及电容器加工技术领域，尤其涉及一种具有纠偏效果的电容器加工用薄膜分切装置。

背景技术：

2.有感薄膜电容器薄膜电容器是以有机塑料薄膜做介质以金属箔或金属化薄膜做电极,通过卷绕方式制成(叠片结构除外),其中以聚酯膜介质和聚丙烯膜介质应用最广。目前国内有机薄膜电容器生产以聚酯薄膜电容器,聚丙烯薄膜电容器等为主。

3.薄膜分切机在进行分切作业时，原料膜放卷是必须的工序之一。传统的原料膜放卷是将原料辊放置到固定的支架上，由其前方的引纸辊带动放卷，当速度较快时，放卷的薄膜会发生偏移。

技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有纠偏效果的电容器加工用薄膜分切装置。

5.为了实现上述目的，本实用新型采用了如下技术方案：一种具有纠偏效果的电容器加工用薄膜分切装置，包括支撑架，所述支撑架顶部固定安装有连接架，所述连接架顶部固定安装有横板，所述横板顶部固定安装有气缸，所述气缸的底部设有分切架，且气缸的伸缩杆贯穿横板并和分切架顶面固定连接，所述分切架内部固定安装有刀片，所述连接架的侧面设有固定架，且固定架固定安装在支撑架顶面，所述固定架内部固定安装有限位板，且限位板和刀片一一对应。

6.优选的，所述支撑架的两端分别设有收卷辊和放料辊，且收卷辊靠近固定架，且放料辊靠近连接架，且收卷辊和限位板一一对应。

7.优选的，所述收卷辊的两端设有第一固定板，且收卷辊和第一固定板活动连接，所述放料辊的两端设有第二固定板，且放料辊和第二固定板活动连接，且第一固定板和第二固定板均固定安装在支撑架顶面。

8.优选的，所述收卷辊侧面设有从动轮，且从动轮和收卷辊内部转轴固定连接，所述从动轮表面设有传送带，远离所述从动轮的传送带端部设有主动轮，且主动轮和从动轮通过传送带活动连接，所述主动轮侧面设有电机，且电机的输出轴和主动轮固定连接。

9.优选的，所述分切架正下方设有传动装置，所述传动装置的两侧均设有第三固定板，且第三固定板固定安装在支撑架顶面。

10.优选的，所述所述传动装置的两端分别设有导向辊和压紧辊，且导向辊、压紧辊均和第三固定板活动连接，且导向辊位于传动装置的两端顶部。

11.优选的，所述导向辊和传动装置之间设有卷料，且卷料均和传动装置、收卷辊、放料辊活动连接。

12.有益效果

13.本实用新型中，采用限位板，在收卷辊和传动装置之间设置固定架，在固定架上安装限位板，并且限位板对应刀片，使分切出来的薄膜经过限位板的限位，防止分切后的薄膜出现偏移的情况，在出现偏移的情况时，经过限位板限位可以使薄膜重新调整方向，在限位板内部会有两个滚筒对其挤压，使发生偏移的分切薄膜限位移动，保证其按照规定的路线收卷。

14.本实用新型中，采用气缸，通过气缸调节分切架和卷料之间的距离，在刀片和卷料的距离过近时，会发生刀片对卷料有一定的挤压情况，会出现有分切偏移的情况，可以根据实际情况通过气缸的伸缩杆调节刀片和卷料之间的间距，保证在分切的过程中不会发生过大的分切影响，同时保证收卷过程卷料均是绷紧的状态。

附图说明

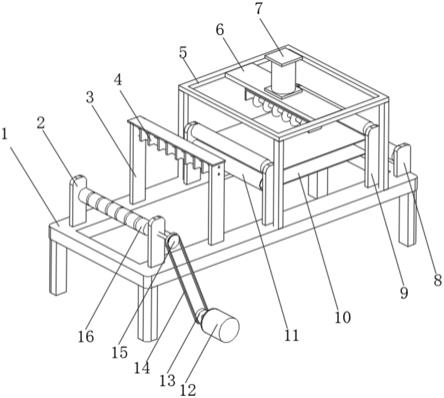

15.图1为本实用新型的轴测图；

16.图2为本实用新型的俯视图；

17.图3为本实用新型的侧视图；

18.图4为本实用新型的剖视图。

19.图例说明：

20.1、支撑架；2、第一固定板；3、固定架；4、限位板；5、连接架；6、横板；7、气缸；8、第二固定板；9、第三固定板；10、传动装置；11、压紧辊；12、电机；13、主动轮；14、传送带；15、从动轮；16、收卷辊；17、放料辊；18、分切架；19、刀片；20、导向辊；21、卷料。

具体实施方式

21.为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施例和附图，进一步阐述本实用新型，但下述实施例仅仅为本实用新型的优选实施例，并非全部。基于实施方式中的实施例，本领域技术人员在没有做出创造性劳动的前提下所获得其它实施例，都属于本实用新型的保护范围。

22.下面结合附图描述本实用新型的具体实施例。

23.具体实施例：

24.参照图1-4，一种具有纠偏效果的电容器加工用薄膜分切装置，包括支撑架1，支撑架1顶部固定安装有连接架5，连接架5顶部固定安装有横板6，横板6顶部固定安装有气缸7，气缸7的底部设有分切架18，且气缸7的伸缩杆贯穿横板6并和分切架18顶面固定连接，分切架18内部固定安装有刀片19，连接架5的侧面设有固定架3，且固定架3固定安装在支撑架1顶面，固定架3内部固定安装有限位板4，且限位板4和刀片19一一对应。

25.采用限位板4，在收卷辊16和传动装置10之间设置固定架3，在固定架3上安装限位板4，并且限位板4对应刀片19，使分切出来的薄膜经过限位板4的限位，防止分切后的薄膜出现偏移的情况，在出现偏移的情况时，经过限位板4限位可以使薄膜重新调整方向，在限位板4内部会有两个滚筒对其挤压，使发生偏移的分切薄膜限位移动，保证其按照规定的路线收卷。

26.采用气缸7，通过气缸7调节分切架18和卷料21之间的距离，在刀片19和卷料21的距离过近时，会发生刀片19对卷料21有一定的挤压情况，会出现有分切偏移的情况，可以根

据实际情况通过气缸7的伸缩杆调节刀片19和卷料21之间的间距，保证在分切的过程中不会发生过大的分切影响，同时保证收卷过程卷料21均是绷紧的状态。

27.支撑架1的两端分别设有收卷辊16和放料辊17，且收卷辊16靠近固定架3，且放料辊17靠近连接架5，且收卷辊16和限位板4一一对应。

28.收卷辊16的两端设有第一固定板2，且收卷辊16和第一固定板2活动连接，放料辊17的两端设有第二固定板8，且放料辊17和第二固定板8活动连接，且第一固定板2和第二固定板8均固定安装在支撑架1顶面，收卷辊16侧面设有从动轮15，且从动轮15和收卷辊16内部转轴固定连接，从动轮15表面设有传送带14，远离从动轮15的传送带14端部设有主动轮13，且主动轮13和从动轮15通过传送带14活动连接，主动轮13侧面设有电机12，且电机12的输出轴和主动轮13固定连接。

29.分切架18正下方设有传动装置10，传动装置10的两侧均设有第三固定板9，且第三固定板9固定安装在支撑架1顶面，传动装置10的两端分别设有导向辊20和压紧辊11，且导向辊20、压紧辊11均和第三固定板9活动连接，且导向辊20位于传动装置10的两端顶部，导向辊20和传动装置10之间设有卷料21，且卷料21均和传动装置10、收卷辊16、放料辊17活动连接。

30.本实用新型的工作原理：卷料21通过放料辊17放料，先经过导向辊20进入到传动装置10传动，在传动到传动装置10中间时经过刀片19对其分切，在分切后的卷料21经过压紧辊11进入到限位板4中，通过限位板4内部的挤压限位，使分切后的卷料21可以沿着一定的方向继续收卷，最后通过收卷辊16收卷，收卷辊16由电机12驱动，电机12驱动主动轮13转动，主动轮13通过传送带14带动从动轮15转动，进而带动收卷辊16转动收卷。

31.在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。

32.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。

技术特征：

1.一种具有纠偏效果的电容器加工用薄膜分切装置，包括支撑架(1)，其特征在于：所述支撑架(1)顶部固定安装有连接架(5)，所述连接架(5)顶部固定安装有横板(6)，所述横板(6)顶部固定安装有气缸(7)，所述气缸(7)的底部设有分切架(18)，且气缸(7)的伸缩杆贯穿横板(6)并和分切架(18)顶面固定连接，所述分切架(18)内部固定安装有刀片(19)，所述连接架(5)的侧面设有固定架(3)，且固定架(3)固定安装在支撑架(1)顶面，所述固定架(3)内部固定安装有限位板(4)，且限位板(4)和刀片(19)一一对应。2.根据权利要求1所述的一种具有纠偏效果的电容器加工用薄膜分切装置，其特征在于：所述支撑架(1)的两端分别设有收卷辊(16)和放料辊(17)，且收卷辊(16)靠近固定架(3)，且放料辊(17)靠近连接架(5)，且收卷辊(16)和限位板(4)一一对应。3.根据权利要求2所述的一种具有纠偏效果的电容器加工用薄膜分切装置，其特征在于：所述收卷辊(16)的两端设有第一固定板(2)，且收卷辊(16)和第一固定板(2)活动连接，所述放料辊(17)的两端设有第二固定板(8)，且放料辊(17)和第二固定板(8)活动连接，且第一固定板(2)和第二固定板(8)均固定安装在支撑架(1)顶面。4.根据权利要求2所述的一种具有纠偏效果的电容器加工用薄膜分切装置，其特征在于：所述收卷辊(16)侧面设有从动轮(15)，且从动轮(15)和收卷辊(16)内部转轴固定连接，所述从动轮(15)表面设有传送带(14)，远离所述从动轮(15)的传送带(14)端部设有主动轮(13)，且主动轮(13)和从动轮(15)通过传送带(14)活动连接，所述主动轮(13)侧面设有电机(12)，且电机(12)的输出轴和主动轮(13)固定连接。5.根据权利要求1所述的一种具有纠偏效果的电容器加工用薄膜分切装置，其特征在于：所述分切架(18)正下方设有传动装置(10)，所述传动装置(10)的两侧均设有第三固定板(9)，且第三固定板(9)固定安装在支撑架(1)顶面。6.根据权利要求5所述的一种具有纠偏效果的电容器加工用薄膜分切装置，其特征在于：所述传动装置(10)的两端分别设有导向辊(20)和压紧辊(11)，且导向辊(20)、压紧辊(11)均和第三固定板(9)活动连接，且导向辊(20)位于传动装置(10)的两端顶部。7.根据权利要求6所述的一种具有纠偏效果的电容器加工用薄膜分切装置，其特征在于：所述导向辊(20)和传动装置(10)之间设有卷料(21)，且卷料(21)均和传动装置(10)、收卷辊(16)、放料辊(17)活动连接。

技术总结

本实用新型提供一种具有纠偏效果的电容器加工用薄膜分切装置，涉及电容器加工领域，包括支撑架，所述支撑架顶部固定安装有连接架，所述连接架顶部固定安装有横板，所述横板顶部固定安装有气缸，所述气缸的底部设有分切架，且气缸的伸缩杆贯穿横板并和分切架顶面固定连接，所述分切架内部固定安装有刀片，所述连接架的侧面设有固定架，且固定架固定安装在支撑架顶面，所述固定架内部固定安装有限位板，且限位板和刀片一一对应。在收卷辊和传动装置之间设置固定架，在固定架上安装限位板，并且限位板对应刀片，使分切出来的薄膜经过限位板的限位，防止分切后的薄膜出现偏移的情况。况。况。

技术研发人员：陈玉禧 陈桂文

受保护的技术使用者：广西金佳电子有限公司

技术研发日：2021.10.20

技术公布日：2022/4/21
